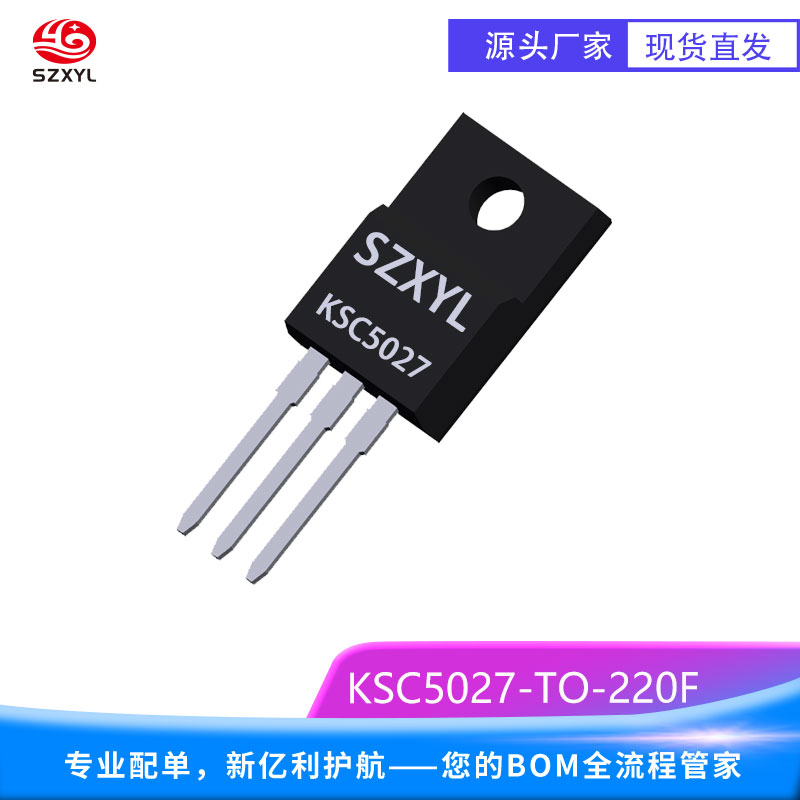

KSC5027 TO-220F
一、KSC5027基本信息
型号：KSC5027
类型：NPN 型硅功率晶体管
封装形式：TO-220F
二、KSC5027关键参数
极限参数
集电极 - 发射极电压（VCEO）：800V。
集电极 - 基极电压（VCBO）：1100V。
发射极 - 基极电压（VEBO）：7V。
集电极连续电流（IC）：3A。
功率耗散（PD）：50W。
结温（TJ）：150℃。
直流特性
直流电流增益（hFE）：
当 IC=0.2A、VCE=5V 时，hFE≥10
集电极 - 发射极饱和电压（VCE (sat)）：
≤2.0V。
基极 - 发射极饱和电压（VBE (sat)）：1.5V。
动态特性
开关时间：
存储时间（ts）：3.0μs；
下降时间（tf）：0.3μs。
特征频率（fT）：15MHz。
三、封装与物理特性
TO-220F 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）（标准 TO-220 引脚排列，兼容通孔安装）。
尺寸：
总长度：15.9mm；
宽度：9.8mm；
高度：4.3mm。
安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
散热设计：
典型热阻（RθJC）：1.5℃/W，配合散热器可将热阻（RθJA）降至≤62.5℃/W（自然对流）。
材料与工艺
采用高压外延平面工艺，优化快速开关特性，无内置反向二极管，需外部续流电路。
塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。
四、应用领域
高压开关电源
反激式 / 正激式转换器：处理 800V 输入电压，效率可达 85% 以上，适合工业设备、通信基站供电。
PFC（功率因数校正）电路：作为开关管实现高功率因数（PF≥0.99），满足能源之星ren证要求。
工业控制与电机驱动
中小型直流电机驱动：处理 - 800V 电压波动，驱动工业传送带、风机等负载，需外部续流二极管抑制反电动势。
伺服电机控制：利用快速响应特性（tf=0.3μs）实现精密位置控制，适合自动化机械臂关节驱动。
高频开关应用
电焊机逆变器：支持高频开关（20-50kHz），输出稳定电弧，总谐波失真（THD）≤10%。
高压钠灯控制器：处理 - 800V 电压波动，需外部续流二极管抑制反电动势。
五、产品特点
高电压与低饱和电压能力
集电极 - 发射极电压（VCEO=800V）适应工业高压场景，集电极连续电流（IC=3A）和低饱和电压（VCE (sat)=2.0V）可直接驱动中小功率负载（如高压电磁阀、工业加热器）。
低导通损耗特性适合长时间高负载运行，延长器件寿命。
散热与绝缘优势
TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
典型热阻（RθJC=1.5℃/W）确保在 50W 功率下仍能保持稳定性能。
宽电压范围与高可靠性
集电极 - 基极电压（VCBO=1100V）提供冗余设计，适应电压波动较大的工业环境。
塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
