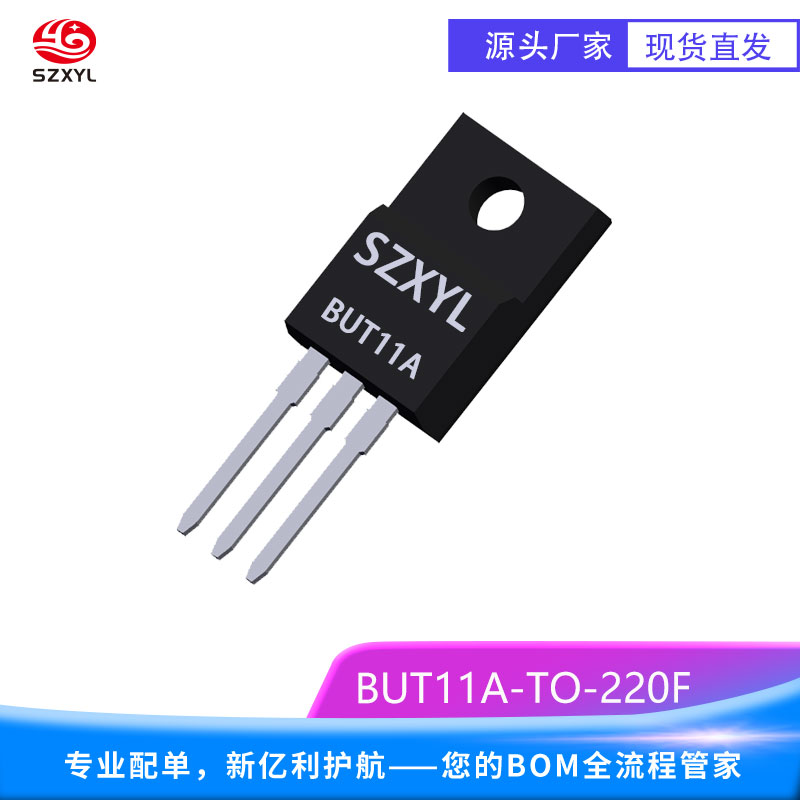

BUT11A TO-220F
一、BUT11A基本信息
型号：BUT11A
类型：NPN 型硅功率晶体管
封装形式：TO-220F
二、BUT11A关键参数
极限参数
集电极 - 发射极电压（VCEO）：450V。
集电极 - 基极电压（VCBO）：1000V
发射极 - 基极电压（VEBO）：9V
集电极连续电流（IC）：5A
功率耗散（PD）：100W
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=1A、VCE=5V 时，hFE≥5
集电极 - 发射极饱和电压（VCE (sat)）：
≤1.5V。
基极 - 发射极饱和电压（VBE (sat)）：1.2V。
动态特性
开关时间：
存储时间（ts）：2.9μs；
下降时间（tf）：0.6μs。
特征频率（fT）：25MHz。
三、封装与物理特性
TO-220F 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
尺寸（参考标准 TO-220F）：
总长度：15.9mm；
宽度：9.8mm；
高度：4.3mm。
安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
散热设计：
典型热阻（RθJC）：1.78℃/W，配合散热器可将热阻（RθJA）降至≤62.5℃/W（自然对流）。
材料与工艺
采用高压多外延平面工艺，优化快速开关特性，无内置反向二极管，需外部续流电路。
塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选
四、应用领域
高压开关电源
反激式 / 正激式转换器：处理 450V 输入电压，效率可达 85% 以上，适合工业设备、通信基站供电。
PFC（功率因数校正）电路：作为开关管实现高功率因数（PF≥0.99），满足能源之星ren证要求。
照明电子
电子镇流器与 LED 驱动器：驱动荧光灯及 LED 照明系统，支持高频开关（20-50kHz），总谐波失真（THD）≤10%。
高压钠灯控制器：处理 - 450V 电压波动，需外部续流二极管抑制反电动势。
工业控制与电机驱动
中小型直流电机驱动：处理 - 450V 电压波动，驱动工业传送带、风机等负载，需外部续流二极管抑制反电动势。
伺服电机控制：利用快速响应特性（tf=0.6μs）实现精密位置控制，适合自动化机械臂关节驱动。
五、产品特点
高电压与低饱和电压能力
集电极 - 发射极电压（VCEO=450V）适应工业高压场景，集电极连续电流（IC=5A）和低饱和电压（VCE (sat)=1.5V）可直接驱动中小功率负载（如高压电磁阀、工业加热器）。
低导通损耗特性适合长时间高负载运行，延长器件寿命。
散热与绝缘优势
TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
典型热阻（RθJC=1.78℃/W）确保在 100W 功率下仍能保持稳定性能。
宽电压范围与高可靠性
集电极 - 基极电压（VCBO=1000V）提供冗余设计，适应电压波动较大的工业环境。
塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
