GSOT36C he心参数与特性

• 结构设计：双向双二极管阵列，引脚 1 和 3 为线路保护端，引脚 2 为公共接地端，可同时防护两条独立信号线路的 ESD 冲击。
• 电气性能：
  • 反向工作电压（Vrwm）：36V，可承受工业级 ESD 脉冲（?30kV 接触放电，?30kV 空气放电，符合 IEC 61000-4-2 标准）。
  • 击穿电压（Vbr）：39V（典型值），确保在过压事件中快速触发钳位。
  • 脉冲功率（Pppm）：248W（8/20μs 波形），可吸收高达 1000 次 ESD 脉冲而不失效。
  • 钳位电压（Vc）：≤80V@10A，有效限制瞬态电压对后端电路的损害。
  • 结电容（CJ）：<3pF（典型值 @0V/1MHz），支持高速信号传输（如 USB 3.2 Gen2、HDMI 2.1）。
• 响应时间：<1ns，确保纳秒级瞬态电压抑制，优于传统陶瓷电容方案。
• 环境适应性：
  • 工作温度范围：-55?C 至 150?C，满足工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

GSOT36C 封装与制造

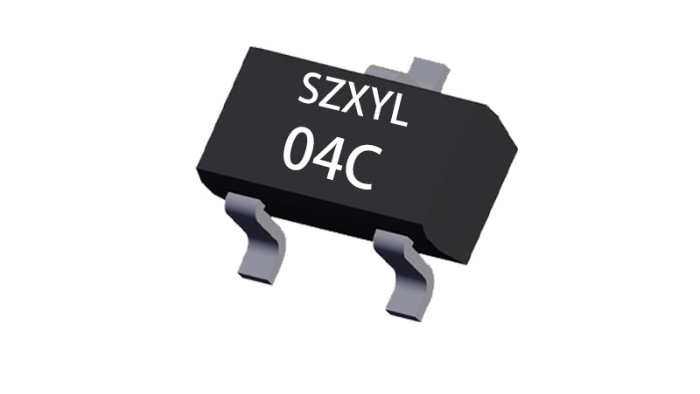

• 尺寸参数：SOT-23-3 封装尺寸为 2.9mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。引脚定义明确：引脚 1 和 3 为线路保护端，引脚 2 为公共接地端。
• 生产工艺：采用平面钝化技术和硅雪崩工艺，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

GSOT36C 典型应用

1. 高速数据接口保护：USB-C、HDMI、DisplayPort 等接口的 ESD 防护，防止插拔操作或外部静电导致的芯片损坏。
2. 工业控制信号调理：PLC 输入输出模块、传感器接口的浪涌保护，确保恶劣环境下的信号完整性。
3. 消费电子设备：智能手机、笔记本电脑的充电端口和触控屏接口，提供多重 ESD 防护。
4. 通信设备：基站模块、路由器的射频信号线路保护，抑制高频瞬态干扰。
5. 汽车电子：车载信息娱乐系统、ADAS 传感器的电源和信号线路，满足 AEC-Q101 标准要求

差异化优势

• 双向双线路保护：单颗器件可同时防护两条信号线路，减少 PCB 空间占用
• 低电容设计：3pF 结电容支持 10Gbps 以上高速信号传输，避免信号失真
• 高可靠性：通过 1000 次 ESD 脉冲测试（?30kV）后参数漂移 < 5%，适合长期高可靠性场景。
•
