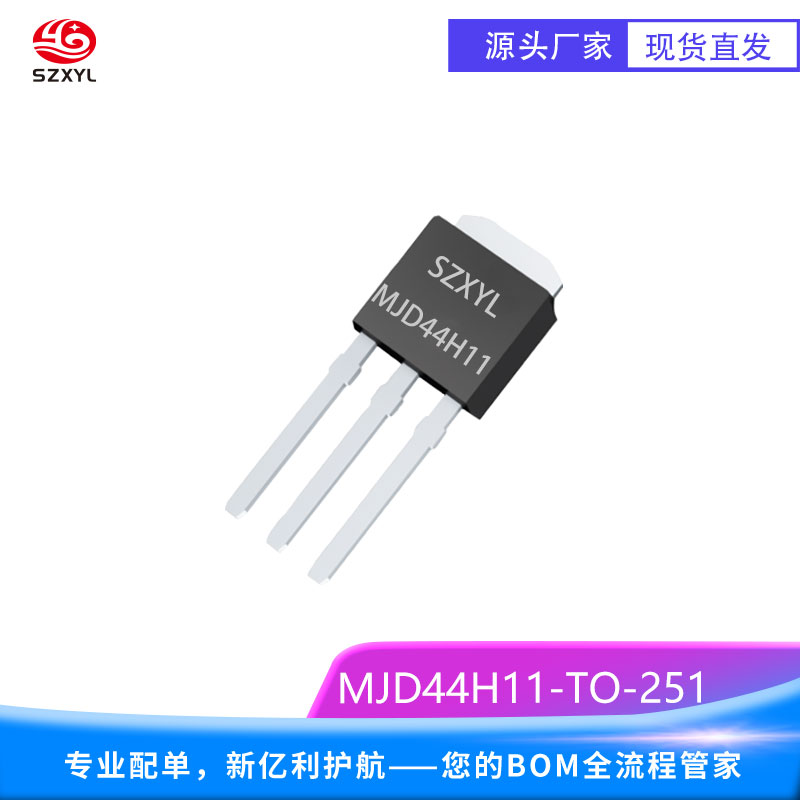

MJD44H11 是NPN 型双极功率晶体管，采用 TO-251封装，专为中高压大电流场景设计。其he心参数包括：集电极 - 发射极电压80V，集电极电流8A，功率耗散（Pd）1.75W/20W，直流电流增益（hFE）范围 40~75，特征频率（fT）85MHz。
MJD44H11 产品特点：
中高压大电流处理能力
80V 集电极 - 发射极电压和 8A 连续电流，支持 24V/48V 工业电源系统或汽车电机驱动，例如车载雨刮器、散热风扇控制等场景。
极低饱和压降与宽增益范围
Vce (sat)≤1.0V，显著降低导通损耗，尤其适合对能效要求高的应用；hFE 范围 40~75，可灵活适配不同放大需求。
宽温度范围与可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
环保合规
通过 RoHS ren证，符合欧盟环保标准，满足无铅化要求，适用于绿色能源和消费电子领域
MJD44H11 技术参数：
极限参数：
集电极 - 发射极电压：80V
集电极电流（Ic）：8A，脉冲电流 - 12A
功率耗散（Pd）：1.75W/20W，需搭配散热片实现高功率运行
直流电流增益（hFE）：40~75
动态特性：
饱和压降：≤1.0V
特征频率（fT）：85MHz
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-65℃至 %2B 150℃
MJD44H11应用领域：
汽车电子
驱动车载直流电机，配合 PNP 晶体管实现 H 桥控制，支持 12V/24V 电源系统。其 AEC-Q101 ren证版本可满足汽车级可靠性要求。
工业控制
作为高压开关管用于继电器驱动、电磁阀控制，或在工业电源模块中作为调整管，处理 24V 以上的输入电压。。
音频放大
与 2SD 系列 PNP 晶体管组成推挽放大电路，输出功率可达 20W 以上，适用于车载音响或zhuan业音频设备。其低饱和压降特性可减少交越失真，提升音质。
消费电子
在智能家居设备中驱动小型电机，或用于可穿戴设备的电源管理。其紧凑封装和低功耗特性适合电池供电场景。
电源管理
在 DC-DC 转换器中实现高压侧开关，或作为线性稳压器调整管，支持宽电压输入范围。尤其适合 LED 背光驱动电路，通过 PWM 调光实现恒流输出，确保显示面板的亮度均匀性。
典型应用电路：
汽车电机驱动
与 MJD45H11 组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 8A。基极驱动电阻建议为 100Ω，并在集电极与电源间并联续流二极管以抑制反电动势。
高压音频放大器
作为 NPN 输出管与 MJD45H11 搭配，组成乙类功率放大器，电源电压可达 80V，输出功率提升至 20W 以上。输入信号通过电容耦合，并在基极串联 1kΩ 电阻以匹配驱动能力。
总结：
MJD44H11 TO-251 凭借其 80V 中高压能力、8A 大电流处理和紧凑封装设计，成为汽车电子、工业控制等场景的理想选择。其极低饱和压降和宽增益范围使其在音频放大和电源管理中亦表现出色，尤其适合对能效和空间效率要求较高的应用。实际应用中需根据具体制造商数据手册调整参数，并注意散热与静电防护设计。
