DTB123E 产品概述

DTB123E he心特性

1. 高集成度与精准偏置
   内置 2.2kΩ/2.2kΩ 基极分压电阻网络（R1=R2=2.2kΩ），无需外部偏置电路即可直接驱动逻辑信号，显著减少元件数量和 PCB 空间占用。典型直流电流增益（hFE）zui小值为39（@50mA, 5V），适用于需要稳定放大倍数的信号放大或驱动场景。
2. 宽工作范围与可靠性
   • 集电极 - 发射极电压（VCEO）：50V
   • 集电极电流（Ic）：500mA（连续）
   • 工作温度范围：-55℃至 150℃，适应极端环境下的长期运行。
   • 采用先进半导体工艺，集电极 - 发射极饱和电压（VCE (sat)）低至0.3V，确保高效信号传输。
   • 集电极截止电流（ICEO）仅500nA，有效降低漏电流干扰；发射极 - 基极截止电流（IEBO）为0.1mA，需在电路设计中关注漏电流控制。
3. 宽输入电压兼容性
   支持 1.4V 至 5V 的逻辑电平输入，可直接匹配 TTL/CMOS 逻辑信号，尤其适用于需兼容负电源的工业设备。 在负电源系统中，输入电压范围为 - 12V 至 5V，需根据具体应用场景调整电路设计。
4. 环保与安全ren证


   产品符合 RoHS 标准，确保生产和使用过程中不含有害物质（如铅、汞、镉等），满足欧盟及quan球环保法规要求。

5.


   技术参数（典型值）

   参数	符号	标准型（DTB123E）	单位
   集电极 - 发射极电压	VCEO	50	V
   集电极电流	Ic	500	mA
   基极 - 发射极电压	VBE	0.7	V
   直流电流增益	hFE	≥39（zui小值）	-
   集电极 - 发射极饱和电压	VCE(sat)	0.3	V
   工作温度范围	Tj	-55~ 150	℃
   封装尺寸（长 ? 宽 ? 高）	-	2.9?1.65?1.10	mm
   内置基极电阻	R1	2.2kΩ	-
   内置基极 - 发射极电阻	R2	2.2kΩ	-
   功率耗散	Pd	200（TA=25℃）	mW
   集电极截止电流	ICEO	≤500	nA
   发射极 - 基极截止电流	IEBO	≤0.1	mA
   输入电压范围	Vin	1.4~5（正电压）	V
   过渡频率	Ft	200	MHz







DTB123E 典型应用

• 消费电子：手机、平板电脑的电源管理电路、背光控制及逻辑信号反转（PNP 特性）。
• 工业控制：PLC 输入输出模块、电机驱动电路的低电平触发开关控制，尤其适用于需兼容负电源的工业设备（如机床控制单元）。
• 通信设备：基站射频模块、光纤通信接口的电平转换与信号调理，支持负电源系统的通信设备。
• 办公设备：打印机、扫描仪的驱动电路及逻辑控制单元，支持 3.3V/5V 混合信号系统。
• 汽车电子：非关键车载电路，需严格评估可靠性。

封装与引脚定义

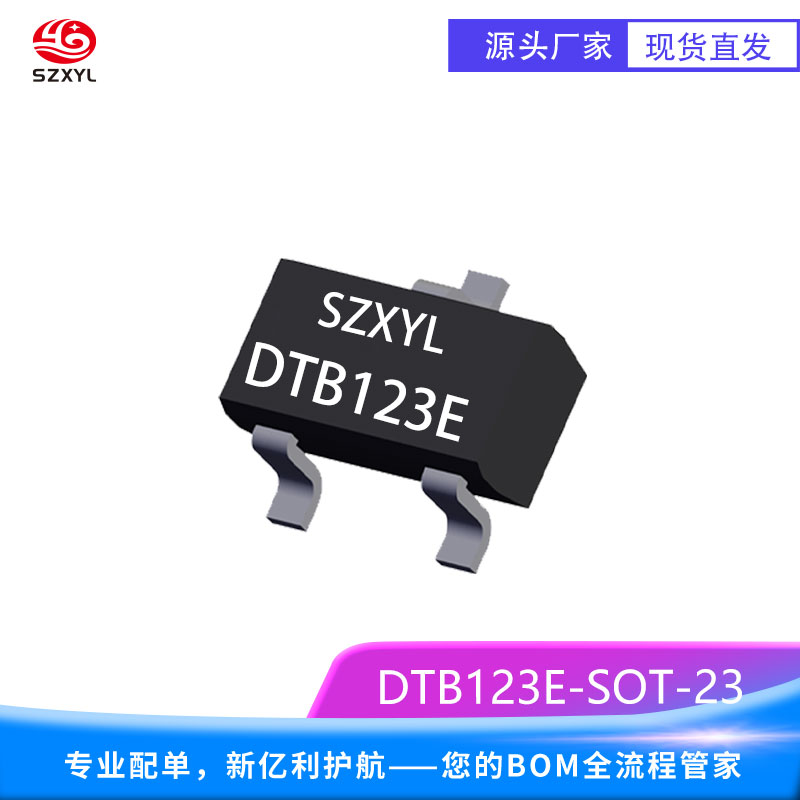

• 封装形式：SOT-23-3（3 引脚）
• 引脚功能：
  • 引脚 1（基极 B）：控制信号输入。
  • 引脚 2（发射极 E）：低电平参考。
  • 引脚 3（集电极 C）：输出信号或负载连接。
  •
