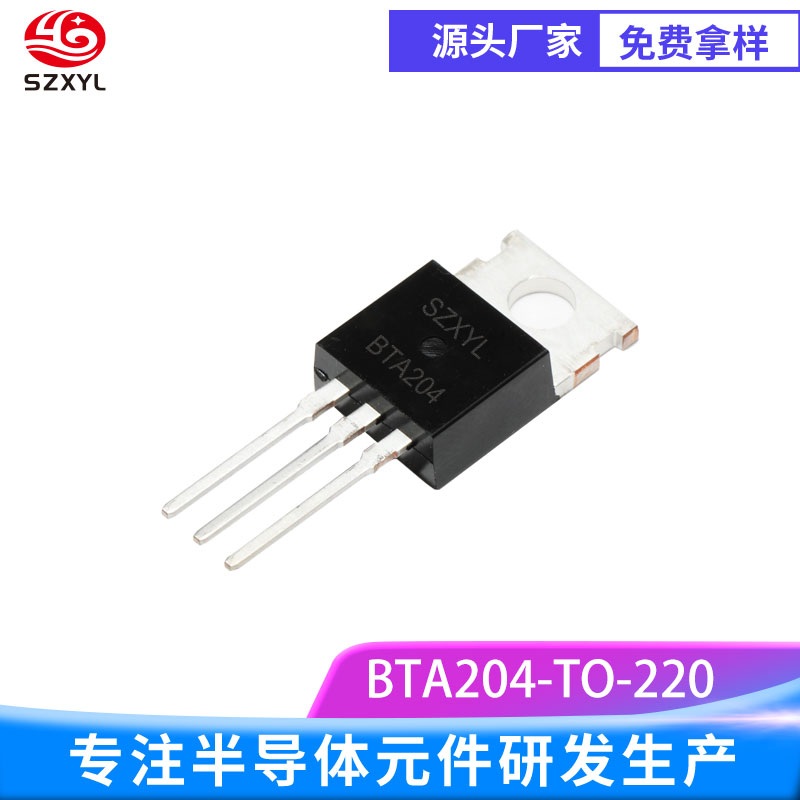

BTA204 TO-220的he心参数
通态电流（IT RMS）：16A
断态重复峰值电压（VDRM/VRRM）：600V
门极触发电流（IGT）：≤1.75mA
门极触发电压（VGT）：≤1.3V
保持电流（IH）：≤45mA
通态压降（VTM）：≤1.6V
浪涌电流（ITSM）：120A
工作温度范围：-40?C 至 %2B 125?C
封装类型：TO-220AB
BTA204 TO-220的功能与特性
双向导通与全波控制
器件支持双向电流导通，适用于交流电源的全波整流、相位控制及功率调节，无需额外极性转换电路，简化设计复杂度。典型应用包括电机调速、大功率调光及固态继电器（SSR）he心开关。
高电流与宽电压兼容性
16A 通态电流：BTA204 TO-220可直接驱动中小功率电机、加热元件或高亮度照明负载，无需并联器件。
600V 耐压：满足多数工业及民用电网电压需求，并提供 800V/1000V 版本适应高电压场景。
微触发设计与低功耗控制
门极触发电流低至 1.75mA，可直接与微控制器、光耦或逻辑电路接口，无需额外驱动放大器。
触发电压≤1.3V，兼容 3.3V 或 5V 控制信号，支持过零触发或相位角触发，实现精准功率调节。
高效散热与紧凑封装
TO-220AB 封装通过金属散热片与 PCB 铜箔或散热器紧密接触，在 25?C 环境温度下可满足 16A 负载需求。
建议在持续高负载或高温环境下使用铝制散热器或增加 PCB 铜箔厚度。
宽温域与抗干扰能力
工作温度范围 - 40?C 至 %2B 125?C，适应工业自动化、汽车引擎舱及户外设备等极端环境。
高 dv/dt 耐受，减少电网噪声或电磁干扰导致的误触发风险，适合复杂电磁环境。
BTA204 TO-220的典型应用场景
工业与家电控制
电机调速：三相或单相交流电机的速度调节，通过相位控制实现平滑启动与节能运行。
加热系统：电炉、热水器、暖风机的功率调节，结合温控器实现精准温度控制。
智能开关：大功率照明的亮度调节，支持 PWM 或模拟信号控制。
电力电子与电源管理
AC-DC 全波整流：构建高功率开关电源的前级整流电路，提升转换效率。
过流 / 过压保护：与熔断器、TVS 二极管配合实现电路短路或浪涌保护，适用于 UPS、逆变器等设备。
固态继电器（SSR）：作为he心开关元件，替代电磁继电器，实现无触点控制与长寿命运行。
汽车与新能源领域
车载电源管理：调节点烟器、逆变器或 DC-DC 转换器的输出功率，适应不同负载需求。
新能源设备：太阳能逆变器、储能系统的功率调节，支持双向能量流动。
商业与建筑自动化
HVAC 系统：控制空调压缩机、通风设备的启停与功率，实现节能运行。
舞台灯光与音视频：大功率调光台、音柱功放的电流控制，确保稳定输出与低噪声干扰。
