7906 TO-220的he心功能与技术特性

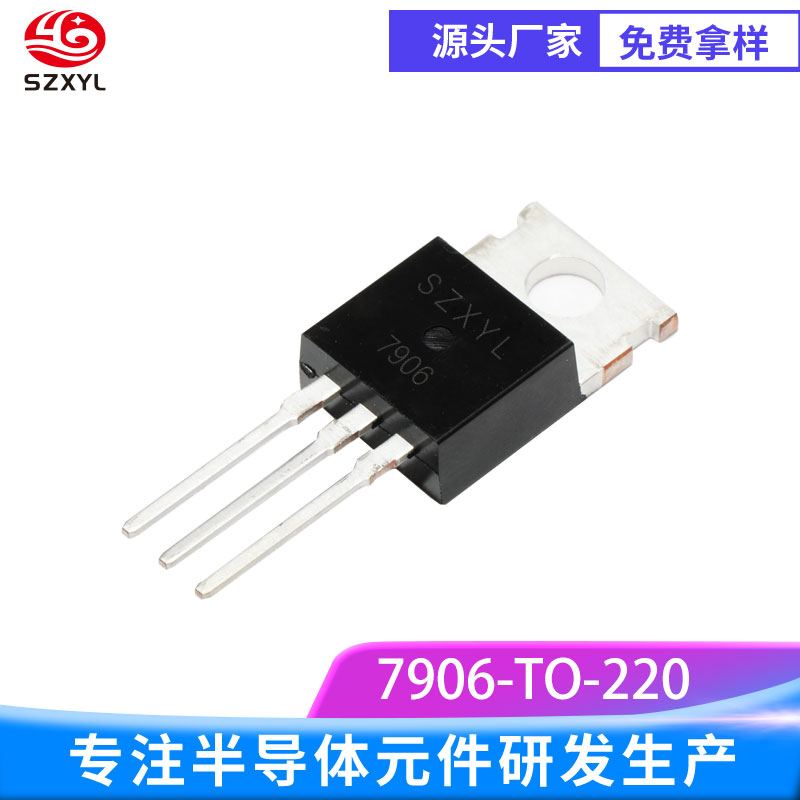

型号与封装：7906 TO-220 是经典 三端固定负电压稳压器，采用 TO-220 塑料封装，集成金属散热片，支持直接焊接至 PCB 并外接散热器以提升功率容量。
输出参数：
固定输出电压：-6V。
zui大输出电流：1.5A。
输入电压范围：-35V（zui大值）至 -8V（zui小值，确保压差 ≥2V）。
性能指标：
纹波抑制比：≥59dB（120Hz 低频段，有效抑制电源噪声）。
电压调整率：≤0.1%（输入电压变化 ?10% 时输出波动）。
负载调整率：≤0.2%（输出电流 0~1.5A 变化时输出波动）。
效率：典型线性稳压器效率约 40%-60%（效率取决于输入 - 输出压差，压差越小效率越高），适合对纹波敏感的低噪声应用。
保护机制：
过流保护：内部限流（典型值 2.2A 峰值电流），防止短路或过载损坏。
过热保护：结温超过 150℃ 时自动关断，温度降低后恢复。
安全工作区（SOA）保护：防止输出晶体管因电压 / 电流应力超出安全范围而损坏。
7906 TO-220的封装与散热设计
TO-220 封装特性：
散热结构：金属散热片与芯片内部集电极相连，可通过螺丝固定至外部散热器，显著降低结到环境的热阻。
安装方式：标准直插式引脚（3 脚：输入、接地、输出），支持波峰焊或手工焊接，需注意引脚顺序（避免反接导致器件损坏）。
散热建议：
当输出电流接近 1.5A 或压差 ≥5V 时，必须外接散热器以确保结温低于 125℃。
典型应用场景下，功耗为 4W，需搭配面积 ≥30cm? 的铝制散热片。
若功耗超过 5W，建议采用强制风冷或更大尺寸散热器。
7906 TO-220的应用场景与解决方案
正负对称电源设计：
与 7806 正电压稳压器组合使用，可构建 ?6V 双电源系统，广泛用于 音频放大器、精密测量设备及 工业控制模块。
示例电路：通过伺服反馈机制优化电压稳定性，适用于 DIY 便携式音频设备或传感器信号调理电路。
小功率设备稳压：
消费电子：为传感器、微控制器、蓝牙模块等提供稳定 -6V 供电。
通信设备：基站射频模块、光纤收发器的偏置电压源，或为低功耗 MCU 的负电源轨供电。
工业自动化：PLC 模拟量输入模块、信号调理电路的参考电压源，或为电磁阀驱动电路提供稳定的负偏置。
总结与优势
he心价值：
高性价比：作为经典线性稳压器，7906 TO-220 以低成本提供稳定 -6V 输出，适合批量生产项目。
易用性：无需复杂外围电路，3 引脚设计支持即插即用，降低开发门槛；兼容标准 TO-220 封装，可直接替换同类产品。
可靠性：内置多重保护机制，可在恶劣工业环境中长时间稳定运行。
适用场景优先级：
低噪声需求：音频设备、医疗传感器的供电系统。
双电源设计：?6V 对称电源系统，用于运算放大器或 ADC 参考电压。
空间受限项目：TO-220 封装紧凑，适合小型化 PCB 布局，尤其适用于手持设备或物联网终端。
