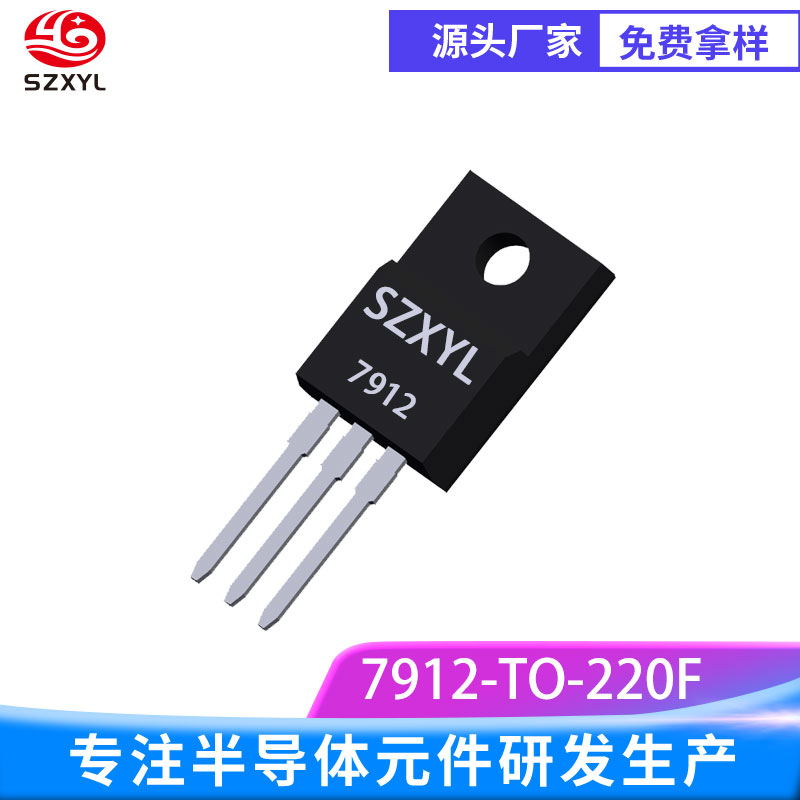

7912 TO-220F he心产品概述
7912 TO-220F 是一款经典 三端固定负电压稳压器，采用 TO-220F 全塑封装，专为 精密负电源管理 设计。凭借 -12V?4% 精准输出电压、1.5A 连续输出电流和 1.1V 1A 典型压差电压，它在通信设备、工业控制系统及双电源模拟电路中表现卓越。
7912 TO-220F 技术参数与性能优势
参数 数值范围 应用价值
输出电压（Vout） -12V 为运算放大器、比较器及需要负电源的数字逻辑电路提供稳定基准电压。
输入电压范围（Vin） -14.5V 至 - 35V或 - 14.5V 至 - 27V 兼容宽电压输入场景，如多节铅酸电池、工业母线或定制电源系统。
zui大输出电流（Iout） 1.5A 满足中小功率负载需求，如音频功率放大器、继电器驱动电路及通信模块供电。
压差电压（Vdrop） 1.1V，轻载时可低至 0.8V 适用于输入电压接近输出电压的场景，降低功率损耗。
静态电流（Iq） 5-8mA 低功耗设计，适用于电池供电设备。
线性调整率 ≤240mV或≤120mV 输入电压波动时，输出电压变化≤0.024V 或 0.012V，保证电压稳定性。
负载调整率 ≤240mV或≤120mV 负载电流变化时，输出电压变化≤0.024V 或 0.012V，适用于动态负载场景。
工作温度范围 -40℃至 %2B 125℃ 适应极端环境，可用于汽车电子、高压输电设备等场景。
封装类型 TO-220F 紧凑尺寸（10.16mm?4.57mm?4.57mm），支持标准散热器安装，提升散热效率且无需绝缘垫。
7912 TO-220F 关键特性与应用场景
技术特性
经典三端稳压设计：
固定 - 12V 输出 和 内置带隙基准源 确保电压稳定性，适用于对噪声敏感的模拟电路（如音频放大器、精密传感器）和双电源数字系统（如运算放大器供电）。
低纹波输出（典型值≤50mV），减少电源噪声对信号链的干扰，提升系统信噪比（SNR）。
高可靠性与保护机制：
热过载保护与限流功能：当结温超过 125℃或输出电流超过 1.5A 时，自动关闭输出，防止芯片损坏。
反向电压保护：内置二极管防止输出端反向电压损坏器件，适合复杂电源环境。
兼容性与灵活性：
宽输入电压范围兼容多种电源输入，如单节锂离子电池、多节铅酸电池或工业负母线。
逻辑电平驱动，支持直接连接微控制器或电源管理模块。
输出电容要求低：固定版本仅需≥10μF 输出电容即可保证稳定性，简化 PCB 设计。
7912 TO-220F 典型应用场景
音频与通信设备：
双电源音频放大器：为运放提供 ?12V 电源，确保信号放大的线性度与低失真。
通信模块供电：为 RS-485 收发器、CAN 总线接口芯片提供 - 12V 负电源，增强抗干扰能力。
工业与自动化：
传感器与信号调理：为差分放大器、桥式传感器提供 - 12V 基准电压，提升测量精度。
分布式电源系统：作为二级稳压器，将 - 24V 工业电源转换为 - 12V，为 PLC 输入模块或隔离电路供电。
汽车电子与交通：
车载 ECU 与传感器
新能源汽车 BMS
