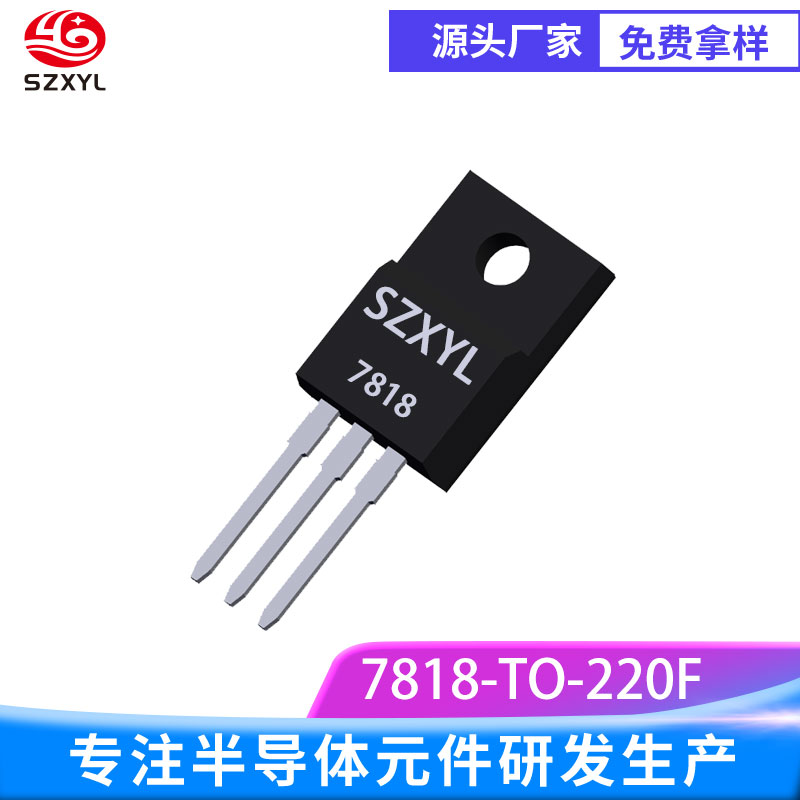

7818 TO - 220F
一、he心特性
稳定精准的电压输出
恒定 18V 输出：它的he心功能是输出极为精准且稳定的 18V 直流电压。
强大的电压调节能力：面对输入电压的大幅波动以及负载电流的频繁变化，7818 TO - 220F 展现出卓越的适应性。
强大的电流输出能力
高负载驱动性能：该芯片具备强大的输出电流能力，zui大输出电流可达 1.5A 。
快速动态响应：在负载电流发生快速变化时，7818 TO - 220F 能在极短时间内做出响应，维持输出电压的稳定。
周全的保护机制
过热保护：芯片内部集成了完备的过热保护电路。当芯片在工作过程中，由于负载过大、散热不良或其他因素导致温度持续攀升，达到过热保护阈值（通常在 150℃左右）时，过热保护电路会立即启动。
过流保护：7818 TO - 220F 配备了可靠的过流保护功能。
输出晶体管安全工作区保护：为保护芯片内部的输出晶体管，7818 TO - 220F 设计了输出晶体管安全工作区保护机制。
二、关键技术参数
电气参数
输入电压范围：正常工作时，它的输入电压范围一般为 20V 至 35V 。
输出电压：该芯片输出电压精准设定为 18V，适用于众多对电源电压有特定要求的电子设备和电路。
输出电流：zui大输出电流为 1.5A ，这决定了芯片驱动负载的能力。
静态电流：芯片的静态电流（即空载时自身消耗的电流）典型值通常在几毫安（mA）左右，一般处于 5mA 至 8mA 之间 。
线性调整率：线性调整率用于衡量芯片在输入电压变化时保持输出电压稳定的能力。它线性调整率表现出色，在典型工作条件下，当输入电压在规定范围内变化时，输出电压变化量极小。
负载调整率：负载调整率反映芯片在负载电流变化时维持输出电压稳定的性能。对于 它来说，当负载电流在zui小工作电流至zui大额定输出电流之间变化时，输出电压变化同样被控制在很小范围内。
纹波抑制比：纹波抑制比衡量芯片对输入电压中纹波信号的抑制能力。它 具有较高的纹波抑制比，通常在 60dB 至 75dB 之间 。
输出阻抗：输出阻抗是衡量芯片输出端对负载变化响应能力的重要参数。它的输出阻抗较低，一般在十几毫欧（mΩ）左右，典型值为 15mΩ 。
短路电流：短路电流指芯片输出端发生短路故障时，芯片所能提供的zui大电流。它 在短路情况下，短路电流通常被限制在一个安全值范围内，一般为 200mA 至 300mA 之间 。
峰值电流：芯片能够瞬间承受的zui大电流即峰值电流，它 的峰值电流一般在 2A 左右，典型值为 2.2A 。
物理参数
封装形式：采用 TO - 220F 封装。
引脚定义：7818 TO - 220F 共有三个引脚，各引脚功能明确。
