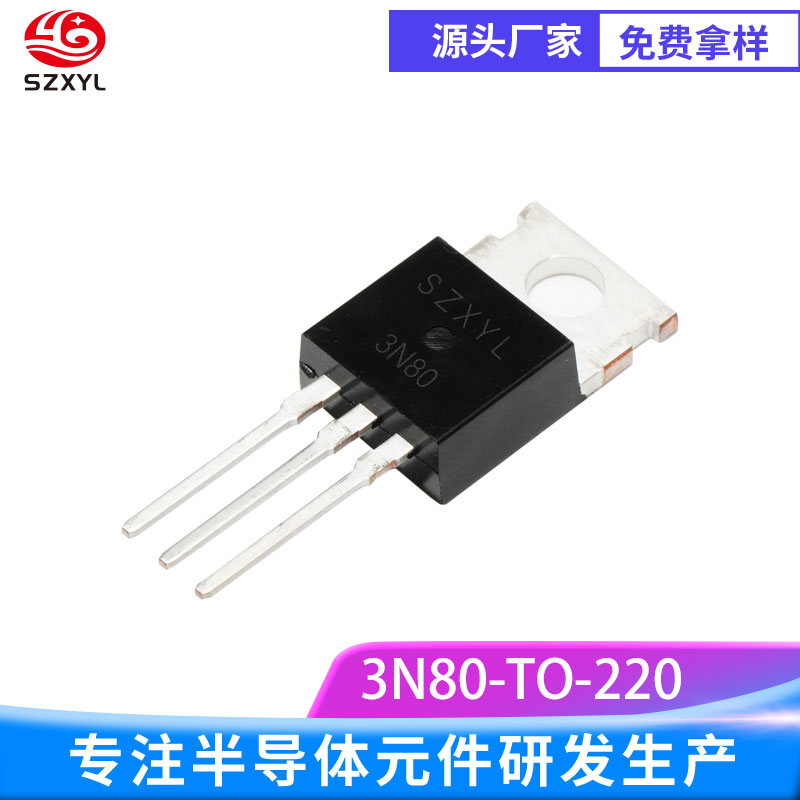

3N80 TO-220
一、3N80 TO-220的he心功能与技术优势
高电压与大电流能力
漏源电压（Vdss）：800V，适用于高压开关电源、逆变器及工业控制电路。
连续漏极电流（Id）：3A（25℃时），脉冲电流可达 10A，满足短时峰值负载需求。
导通电阻（Rds (on)）：
典型值 3.8Ω
温度特性：Rds (on) 随结温升高而增大，需在设计中预留裕量。
快速开关与低损耗设计
栅极电荷（Qg）：典型值 19nC，支持高频 PWM 应用，降低驱动损耗。
反向传输电容（Crss）：11pF（典型值），减少米勒效应干扰，提升开关速度。
dv/dt 能力：4.5V/ns，抑制电压尖峰，增强电路稳定性。
全功能保护机制
雪崩能量（Eas）：170mJ，耐受感性负载的瞬态电压冲击。
过热保护：结温（Tj）≤150℃时自动限制功耗，防止热失控。
反向电流保护：内置体二极管，支持续流功能（如电机驱动电路）。
二、3N80 TO-220的关键技术参数表
属性项 参数描述
封装形式 TO-220 直插式，带金属散热片，支持高效散热（RθJA=62.5℃/W，RθJC=1.78℃/W）
栅源电压（Vgs） ?30V，支持逻辑电平驱动（5V/3.3V 系统需外部上拉电阻）
阈值电压（Vgs (th)） 3-5V（典型值 3.75V），确保可靠导通与关断
输入电容（Ciss） 485pF（典型值），影响驱动电路设计（需匹配栅极电阻与驱动芯片）
输出电容（Coss） 57pF（典型值），降低输出端高频噪声
工作温度范围 -55℃~%2B150℃，存储温度 - 65℃~%2B150℃
ESD 防护能力 ?2kV（接触放电）
焊接温度 300℃（10 秒内），兼容波峰焊与回流焊工艺
三、3N80 TO-220的封装与应用场景
封装特性
物理设计：TO-220 封装为直插式，金属散热片直接连接漏极（D），支持大电流场景下的高效散热。
引脚布局：标准三端设计（G 栅极、D 漏极、S 源极），兼容传统功率器件的 PCB 布局，便于替代升级。
散热优化：
功耗计算示例：Vds=500V，Id=3A，Rds (on)=3.8损耗为 3??3.8=34.2W，需通过散热片将结温控制在≤150℃。
PCB 建议：采用 70μm 铜箔厚度，漏极走线宽度≥3mm，源极大面积铺铜降低阻抗。
3N80 TO-220的典型应用领域
开关电源与逆变器：
AC-DC 转换：作为 PFC 电路或半桥拓扑的开关管，支持 800V 母线电压。
DC-DC 升压 / 降压：如将 12V 输入转换为 48V 输出，适用于工业设备与通信基站。
电机驱动与工业控制：
高压电机控制：驱动步进电机或无刷直流电机（如 300V 供电系统），利用内置体二极管实现续流。
工业自动化：PLC 电源模块、伺服驱动器的高压侧开关，耐受电压瞬变与电磁干扰。
汽车电子（需车规ren证型号）：
车载逆变器：将 12V/24V 电池转换为 220V 交流电，为车载电器供电。
高压辅助系统：如电动车 OBC（车载充电机）、DC-DC 转换器，需通过 AEC-Q101 ren证。
高压测试与脉冲电路：
高压发生器：产生数千伏脉冲信号，用于绝缘测试或医疗设备。
激光驱动：作为 Q 开关的高压开关元件，支持 ns 级快速响应。
Ω 时，导通
