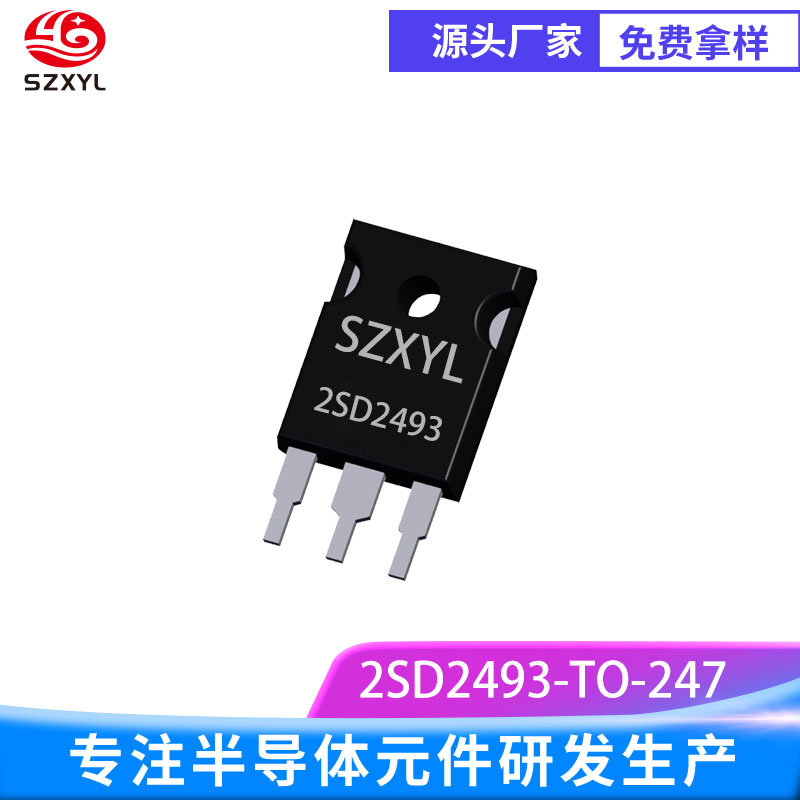

2SD2493 TO-247 产品详细描述
一、2SD2493基本信息
型号：2SD2493
类型：NPN 型硅达林顿功率晶体管
封装形式：TO-247
二、2SD2493关键参数
极限参数
集电极 - 发射极电压（VCEO）：110V。
集电极 - 基极电压（VCBO）：150V。
发射极 - 基极电压（VEBO）：5V。
集电极连续电流（IC）：6A。
功率耗散（PD）：50W。
结温（TJ）：150℃。
直流特性
直流电流增益（hFE）：
当 IC=1A、VCE=5V 时，hFE 范围为5000~10000。
集电极 - 发射极饱和电压（VCE (sat)）：≤1.5V。
基极 - 发射极饱和电压（VBE (sat)）：1.3V。
动态特性
开关时间：
开启时间（ton）：1.1μs；
存储时间（ts）：3.0μs；
下降时间（tf）：0.6μs。
特征频率（fT）：60MHz。
三、2SD2493封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
散热设计：
典型热阻（RθJC）：40℃/W，配合散热器可将热阻降至≤250℃/W。
四、应用领域
音频功率放大
高保真功放电路：利用达林顿结构的高电流增益，处理低失真音频信号放大，适用于家用音响、汽车功放等。
驱动级应用：作为末级驱动管，配合互补 PNP 晶体管实现全桥输出，支持 6A 大电流驱动扬声器。
工业控制与电源
低压直流电机驱动：处理宽输入电压的电机控制，支持 6A 大电流，适用于电动工具、工业自动化设备。
串联稳压器：利用低饱和电压和高增益特性，实现高精度电压调节，适用于精密仪器电源。
通用放大与开关
继电器驱动：通过基极电阻控制饱和导通，可靠驱动高负载继电器，配合续流二极管保护电路。
LED 照明控制：作为线性调节器，稳定 LED 驱动电流，延长光源寿命。
五、产品特点
高增益与低饱和损耗
达林顿结构提供超高电流增益，显著降低前级驱动电路复杂度。
低饱和电压有效减少导通损耗，适合长时间高负载运行。
散热优势
TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的低压设备。
典型热阻确保在高功率下仍能保持稳定性能，延长器件寿命。
内置基极电阻
无需外部偏置电阻，简化电路设计，降低成本并提高可靠性。
