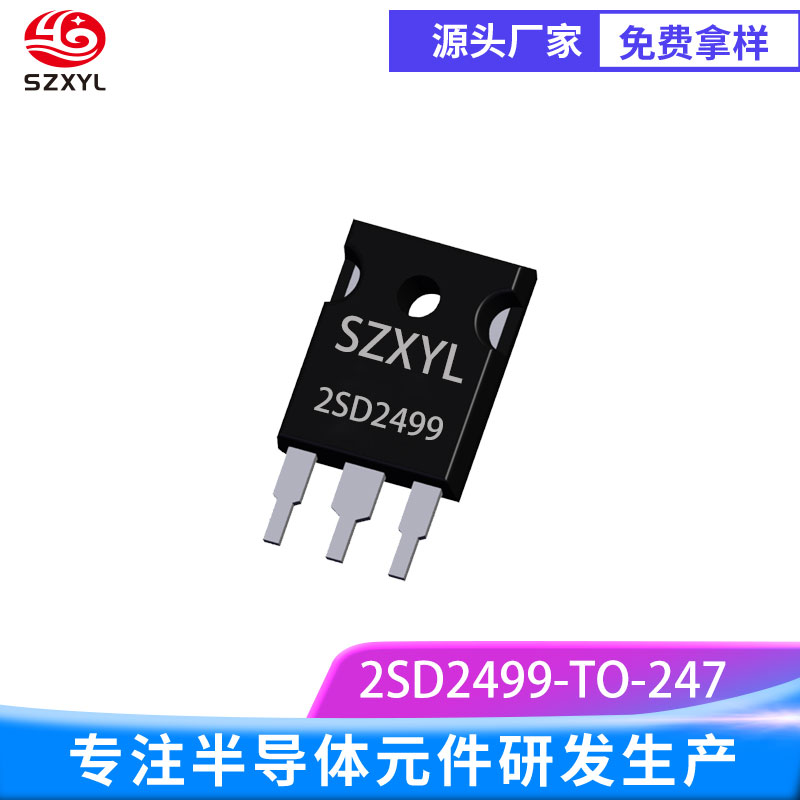

2SD2499 TO-247
一、2SD2499基本信息
型号：2SD2499
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SD2499关键参数
极限参数
集电极 - 发射极电压（VCEO）：600V
集电极 - 基极电压（VCBO）：1500V
发射极 - 基极电压（VEBO）：5V
集电极连续电流（IC）：6A
功率耗散（PD）：50W
结温（TJ）：150℃。
直流特性
直流电流增益（hFE）：
当 IC=1A、VCE=5V 时，hFE 范围为8~25，低电流下hFE 显著降低，需确保工作电流≥1A 以获得稳定增益。
集电极 - 发射极饱和电压（VCE (sat)）：≤5.0V。
基极 - 发射极饱和电压（VBE (sat)）：1.3V。
动态特性
开关时间：
开启时间（ton）：1.1μs；
存储时间（ts）：3.0μs；
下降时间（tf）：0.6μs。
特征频率（fT）：2MHz。
三、2SD2499封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
散热设计：
典型热阻：40℃/W，配合散热器可将热阻降至≤250℃/W。
四、应用领域
高压开关电源
主开关管应用：处理宽输入电压的 DC-DC 转换，支持高效能量转换，适用于工业电源模块、通信基站电源。
逆变器：作为he心器件将低压直流转换为高压交流，如太阳能逆变器、应急电源，承受高电压（600V）和大电流（6A）冲击。
工业电机驱动
高压直流电机控制：处理宽输入电压的电机驱动，支持 6A 大电流，适用于工业自动化设备、电动工具。
步进电机驱动：配合续流二极管实现稳定运行，减少电机反电动势对电路的影响。
彩电与显示器行输出电路
行输出管：在 CRT 显示器和彩电中作为行输出管，处理高压和高脉冲电流，支持高可靠性和长寿命运行。
电源开关管：在电源电路中作为开关管，稳定输出电压并保护电路免受浪涌损坏。
五、产品特点
高电压与大电流能力
行业ling先的击穿电压和宽安全工作区，可承受高电压浪涌和大电流冲击，适用于高压电路设计。
脉冲电流能力达 12A，满足短时过载需求，如电机启动瞬间的高电流冲击。
低损耗与高效能
内置阻尼二极管减少外部元件需求，降低电路复杂度和成本。
快速开关特性，支持高频开关应用，减少动态损耗。
