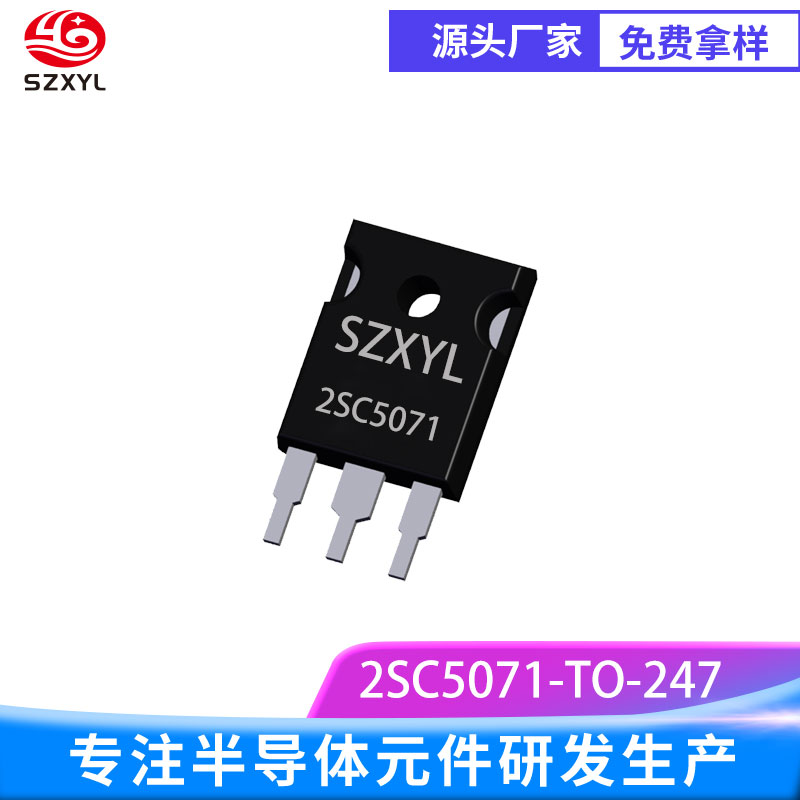

2SC5071 TO-247
一、2SC5071基本信息
型号：2SC5071
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC5071关键参数极限参数
集电极 - 发射极电压（VCEO）：400V
集电极 - 基极电压（VCBO）：500V
发射极 - 基极电压（VEBO）：5V。
集电极连续电流（IC）：12A
功率耗散（PD）：100W
结温（TJ）：150℃。
直流特性
直流电流增益（hFE）：
当 IC=7A、VCE=4V 时，hFE≥10。
集电极 - 发射极饱和电压（VCE (sat)）：
≤0.5V；
≤3.0V。
基极 - 发射极饱和电压（VBE (sat)）：1.5V。
动态特性
特征频率（fT）：10MHz。
开关时间：
延迟时间（td）：0.2μs；
上升时间（tr）：0.8μs；
存储时间（ts）：3.0μs；
下降时间（tf）：2.0μs。
三、2SC5071封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
尺寸：
总长度：20.15mm；
宽度：15.75mm；
高度：5.15mm。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂（厚度≤50μm）以降低热阻。
散热设计：
典型热阻（RθJC）：1.2℃/W，配合散热器可将热阻（RθJA）降至≤250℃/W（自然对流）。
材料与工艺
采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
塑料封装，符合 RoHS 标准的无铅版本可选。
四、应用领域
高压开关与电源管理
开关稳压器：支持 400V 高压输入，12A 大电流输出，适用于工业级开关电源、逆变器等。例如，可构建 400V 输入、12A 输出的 Buck 转换器，效率可达 90% 以上。
高压电机驱动：处理宽电压范围的电机控制，支持 30A 脉冲电流，适用于高压步进电机、伺服电机驱动系统。
音频功率放大
高压功放电路：与 PNP 型 2SA1943 组成互补对称输出级，处理高电压音频信号放大，适合zhuan业音响系统、广播发射机等。例如，2SA1943/2SC5071 互补对可构建 150W RMS 音频放大器，驱动 8Ω 负载。
驱动级应用：作为末级驱动管，配合前级放大电路实现全桥输出，提升音频信号的功率输出能力。
通用功率放大与保护电路
继电器驱动：通过基极电阻控制饱和导通，可靠驱动高压继电器，需外部并联续流二极管防止反向电压损坏。
过流保护电路：利用高电流能力（12A）和快速响应特性，实现精密设备的过流保护开关。
五、产品特点
高电压与高电流能力
行业ling先的集电极 - 发射极电压（400V）和连续电流（12A），可直接驱动高压负载（如 400V 直流电机）。
低饱和电压（VCE (sat)=0.5V）有效减少导通损耗，适合长时间高负载运行。
散热优势（TO-247 封装）
TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
典型热阻（RθJC=1.2℃/W）确保在高功率下仍能保持稳定性能，延长器件寿命。
宽电压范围与高可靠性
集电极 - 基极电压（VCBO=500V）提供冗余设计，适应工业环境中的电压波动。
塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
