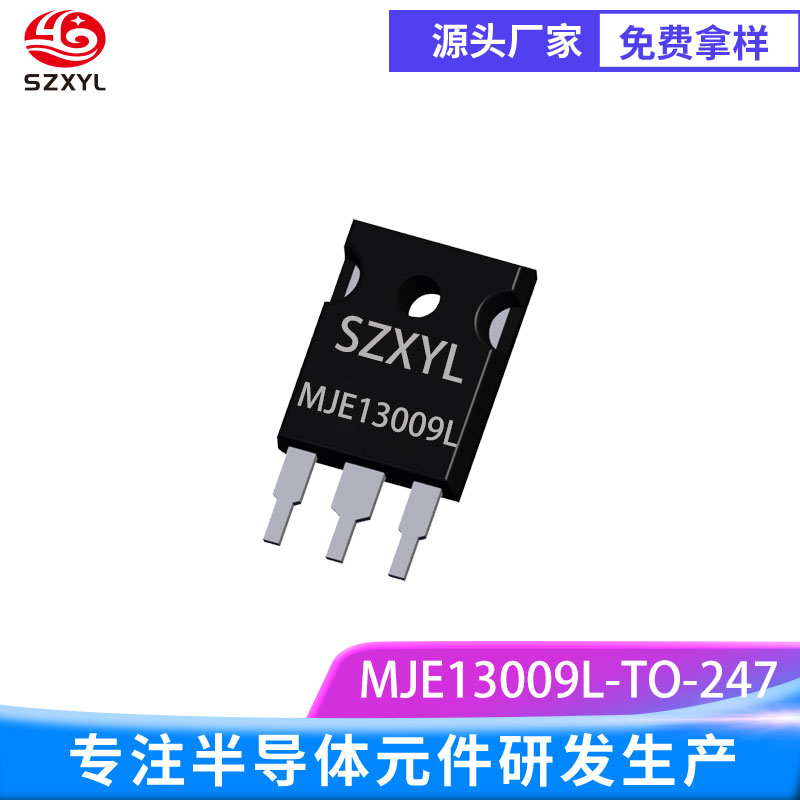

MJE13009L TO-247 产品详细描述
一、MJE13009L基本信息
型号：MJE13009L
类型：NPN 型硅高压高速开关晶体管
封装形式：TO-247
二、MJE13009L关键参数
极限参数
集电极 - 发射极电压（VCEO）：400V。
集电极 - 基极电压（VCBO）：700V。
发射极 - 基极电压（VEBO）：9V。
集电极连续电流（IC）：12A。
功率耗散（PD）：100W。
结温（TJ）：150℃。
直流特性
直流电流增益（hFE）：
当 IC=5A、VCE=5V 时，hFE≥10；
当 IC=8A、VCE=5V 时，hFE≥5。
集电极 - 发射极饱和电压（VCE (sat)）：
≤1.5V；
≤3.0V。
基极 - 发射极饱和电压（VBE (sat)）：1.5V。
动态特性
特征频率（fT）：4MHz。
开关时间：
延迟时间（td）：0.2μs；
上升时间（tr）：0.8μs；
存储时间（ts）：3.0μs；
下降时间（tf）：2.0μs。
三、MJE13009L封装与物理特性
TO-247 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
尺寸：
总长度：20.15mm；
宽度：15.75mm；
高度：5.15mm。
安装方式：通孔安装，需配合金属散热片使用，表面涂覆导热硅脂以降低热阻。
散热设计：
典型热阻：1.2℃/W，配合散热器可将热阻降至≤250℃/W。
材料与工艺
采用硅外延平面工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
塑料封装，符合 RoHS 标准的无铅版本可选。
四、应用领域
高压开关电源
反激式开关电源：处理宽输入电压，支持 400V 直流母线，驱动高频变压器实现高效能量转换，适用于工业电源、服务器电源等。
正激式开关电源：配合同步整流技术，提升轻载效率，支持 12A 连续电流输出，适用于通信设备电源。
逆变器与电机驱动
太阳能逆变器：处理 400V 直流输入，通过 PWM 控制实现正弦波输出，支持 30A 脉冲电流驱动，适用于家庭储能系统。
步进电机驱动：构建 H 桥电路，实现高精度定位控制，支持 700V 耐压设计，适用于工业自动化设备。
通用高压开关
继电器驱动：通过基极电阻控制饱和导通，可靠驱动高负载继电器，需外部并联续流二极管防止反向电压损坏。
高压直流电机控制：处理宽输入电压的电机调速，支持 12A 连续电流，适用于电动汽车辅助系统。
五、产品特点
高电压与大电流能力
行业ling先的集电极 - 发射极电压和脉冲电流，可直接驱动高压负载。
低饱和电压有效减少导通损耗，适合长时间高负载运行。
散热优势
TO-247 封装提供比 TO-220 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
典型热阻确保在高功率下仍能保持稳定性能，延长器件寿命。
高频开关性能
特征频率和快速开关时间，适用于高频开关电源，提升系统效率。
