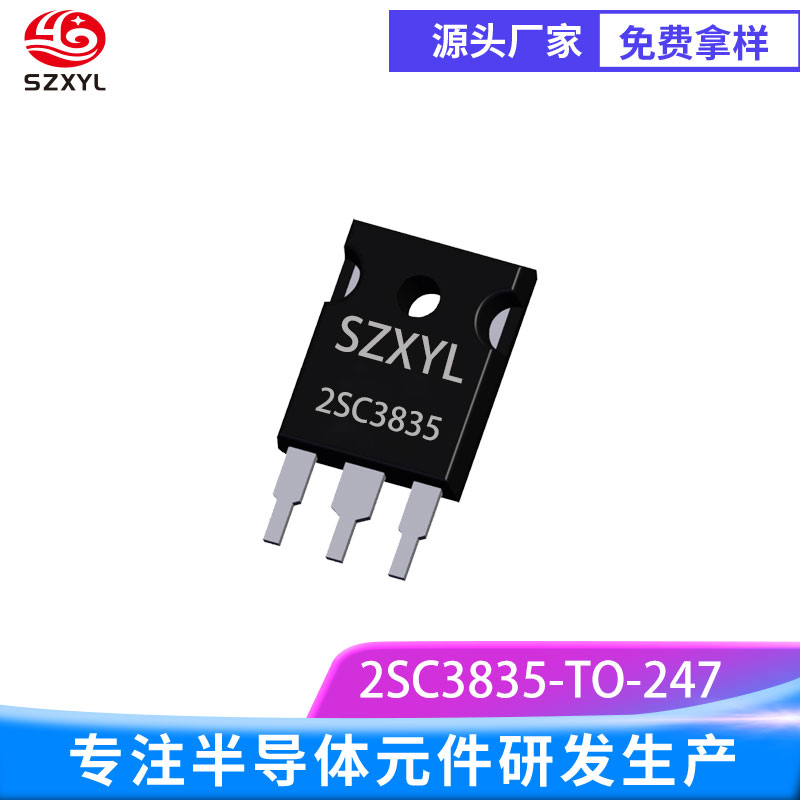

2SC3835 TO-247 产品详细描述
一、2SC3835基本信息
型号：2SC3835
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC3835关键参数
极限参数
集电极 - 发射极电压（VCEO）：120V
集电极 - 基极电压（VCBO）：200V
发射极 - 基极电压（VEBO）：8V
集电极连续电流（IC）：7A（脉冲电流 14A）
功率耗散（PD）：70W（Tc=25℃时）
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=3A、VCE=4V 时，hFE 范围为70~220。
集电极 - 发射极饱和电压（VCE (sat)）：≤0.5V。
动态特性
开关时间：
开启时间（ton）：0.5μs；
存储时间（ts）：3.0μs；
下降时间（tf）：0.5μs。
特征频率（fT）：30MHz。
三、封装与物理特性
TO-247 封装细节
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
尺寸：
总长度：41.55mm；
宽度：16.25mm；
高度：5.05mm。
安装方式：通孔安装，需配合散热片使用以确保有效散热。
散热设计：
建议使用金属散热器，表面需平整并涂覆导热硅脂（厚度≤50μm），以降低热阻。
典型热阻（RθJC）：40℃/W（结到外壳）。
四、应用领域
工业与消费电子
加湿器与超声波设备：驱动大功率超声波换能器，如家用加湿器、工业清洗机。
开关电源：作为主开关管，适用于 DC-DC 转换器（如 12V 转 24V 模块），支持宽输入电压范围（12V 至 120V）。
通用开关电路：用于家电控制、电机驱动（如小型步进电机）等率场景。
通信与电力系统
高压放大器：适用于音频功率放大（如车载音响）及射频功率放大。
逆变器：处理低压直流转高压交流，如应急电源（UPS）。
五、产品特点
高电压与稳定电流能力
高击穿电压和宽安全工作区（SOA），适用于中压、中电流环境。
集电极电流达 7A（脉冲 14A），满足加湿器、开关电源等负载需求。
低损耗与高效能
低饱和电压，降低导通损耗，提升能效。
快速开关特性（下降时间 tf=0.5μs），适合高频开关应用（如 20kHz 以上的 PWM 控制）。
散热优势
TO-247 封装提供良好的散热路径，配合散热器可有效控制结温。
支持长期高温工作（TJ=150℃），适应恶劣环境。
六、使用注意事项
电气安全
避免超过极限参数，瞬时过载可能导致器件损坏。
基极驱动电路需设计合理，确保足够的驱动电流以维持饱和状态。
散热设计
必须安装散热片，确保热阻（RθJA）≤250℃/W（自然对流条件）。
定期检查散热片与器件的接触状态，避免因松动导致过热。
焊接与装配
焊接温度≤260℃，持续时间≤10 秒，防止引脚过热损伤。
安装时需使用扭矩扳手固定，避免引脚受力变形。
七、典型应用电路
超声波加湿器驱动电路
配置：2SC3835 作为主开关管，与 PNP 型晶体管组成推挽电路，驱动超声波换能器。
优势：高电流能力（7A）和快速开关特性（tf=0.5μs），确保雾化效率和稳定性。
DC-DC 转换器
配置：2SC3835 与储能电感、续流二极管组成降压 / 升压电路，实现高效能量转换。
优势：低饱和电压（VCE (sat)≤0.5V）和宽输入电压范围，适用于车载电源等场景。
