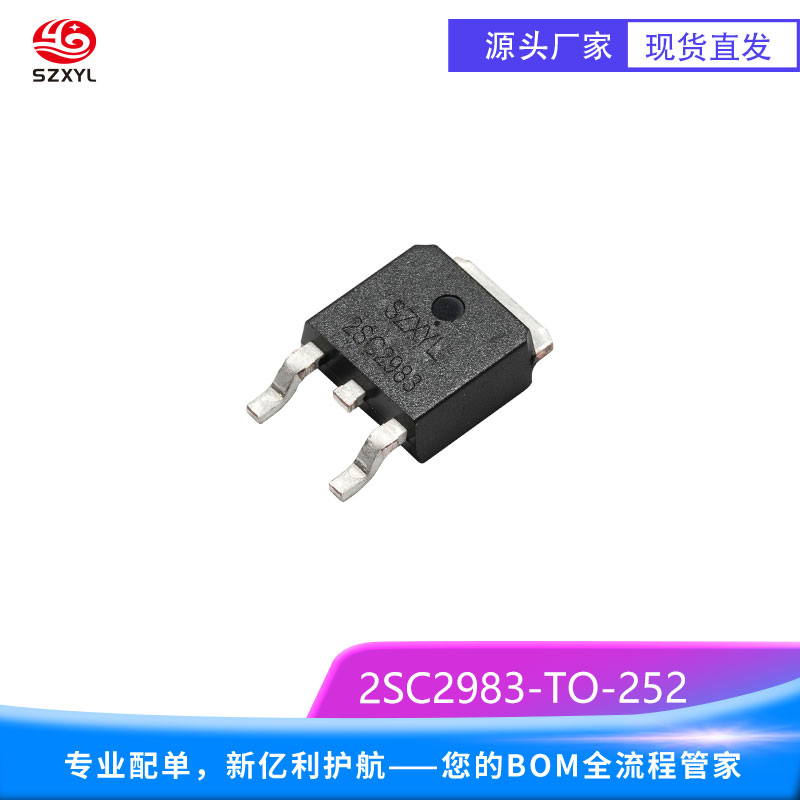

2SC2983 是NPN 型硅功率晶体管，采用TO-252（DPAK）表面贴装封装，专为高速开关、高压放大及工业驱动设计。
2SC2983产品特点：
高耐压与高效开关特性
160V 集电极 - 发射极电压（VCEO）支持高压应用
宽 hFE 分档与低失真放大
直流电流增益（hFE）分档特性在多级放大电路中可实现低失真信号放大。
紧凑封装与散热优化
TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 15W 功率耗散，适合空间受限的工业模块。
宽温度范围与环保设计
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试
2SC2983技术参数：
极限参数：
集电极 - 发射极电压（VCEO）：160V
集电极电流（Ic）：1.5A（连续），脉冲电流 3A
功率耗散（Pd）：1W（Ta=25℃）/15W
直流电流增益（hFE）：70~240（分档）
动态特性：
饱和压降（Vce (sat)）：1.5V，≤2.0V
特征频率（fT）：100MHz
开关时间（ton/toff）：70ns/650ns
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-55℃至 %2B 150℃
2SC2983应用领域：
高压开关与电源管理
作为反激式开关电源的开关管，支持 12V 至 160V 输入，输出功率可达 15W 以上。其低 Vce (sat) 可降低导通损耗，提升效率至 85% 以上。基极驱动电阻建议为 100Ω，并并联 10kΩ 下拉电阻防止误触发。需外部续流二极管保护器件免受反向电压损坏。
工业控制与高压放大
在 48V 高压放大器中，与 2SA1225 配对使用，驱动 8Ω 负载，输出功率可达 10W 以上。其宽 hFE 分档特性可确保输出级的线性度，THD≤0.5%。基极偏置电阻建议为 1kΩ，并并联 100pF 高频旁路电容抑制自激振荡。
继电器与电磁阀驱动
驱动 24V/1.5A 继电器时，基极驱动电流仅需 150mA。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
汽车电子与电机驱动
在汽车 LED 灯驱动电路中，支持 40V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 100mA。
