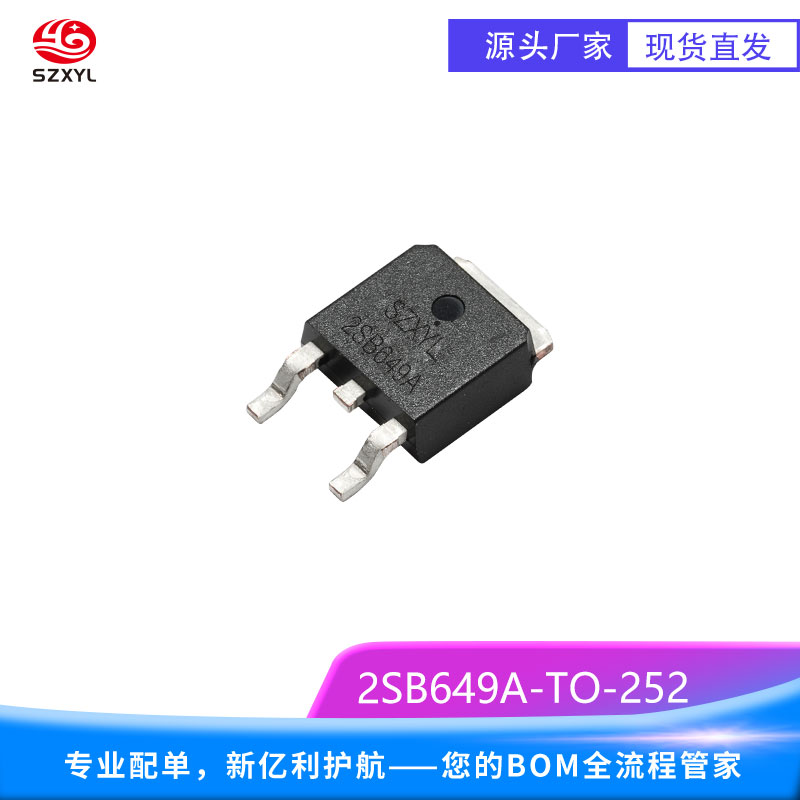

2SB649A 是PNP 型硅功率晶体管，采用TO-252（DPAK）表面贴装封装，专为高压开关、音频放大及工业驱动设计。
2SB649A产品特点：
高电压与低饱和压降特性
-160V 集电极 - 发射极电压支持高压电路设计，例如在 48V 工业电源中作为线性稳压器的调整管，输入电压范围可达 30V 至 50V。典型饱和压降-1V显著降低导通损耗，能量转换效率可达 85% 以上。基极驱动电流仅需 50mA，兼容微控制器或驱动芯片的直接控制。
宽 hFE 分档与高频响应能力
直流电流增益分档特性在多级放大电路中可实现低失真信号放大。
紧凑封装与散热优化
TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 100mm? 铜箔散热区域，可实现 10W 功率耗散（Tc=25℃），适合空间受限的工业模块。
高可靠性与宽温度范围
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。通过高温高湿、温度循环等测试，确保在恶劣条件下的性能一致性。
2SB649A技术参数：
极限参数：
集电极 - 发射极电压（VCEO）：-160V
集电极电流（Ic）：-1.5A（连续），脉冲电流 - 3A
功率耗散（Pd）：2W（Ta=25℃）/10W
直流电流增益（hFE）：60~320
动态特性：
饱和压降（Vce (sat)）：-1V，≤-1.2V
特征频率（fT）：140MHz
开关时间（ton/toff）：80ns/700ns
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-55℃至 %2B 150℃
2SB649A应用领域：
工业电源与电压调节
作为线性稳压器的调整管，支持输入电压范围 30V 至 50V，输出电流 1.5A，纹波抑制比可达 60dB 以上。基极驱动电阻建议为 100Ω，并并联 100μF 电解电容稳定偏置电压。
继电器与电磁阀驱动
驱动 48V/1.5A 继电器时，基极驱动电流仅需 150mA。需并联续流二极管保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
汽车电子与电机控制
在汽车雨刮器电机驱动电路中，支持 60V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 100mA。
消费类设备与照明
驱动 24V/1.5A LED 灯串时，通过 PWM 信号调节亮度，效率可达 85% 以上。基极驱动电阻建议为 200Ω，并串联 100pF 高频旁路电容抑制振荡。
