一、产品概述
整流桥 GBPC1510W 是一款专为中小功率 AC/DC 转换场景设计的单相桥式整流器件，核心参数覆盖 15A 额定正向平均电流与 1000V 反向重复峰值电压。其采用 GBPC-W 标准引线封装（“W” 后缀明确引线端子结构），内置玻璃钝化（GPP）芯片，兼具低正向压降、高抗浪涌能力与安装灵活性，能高效实现交流电到直流电的转换，同时具备宽温域适配性与稳定的电气性能，广泛应用于家用电器、办公设备、消费电子及小型工业辅助电源等领域，是中小功率电力电子系统中保障直流供电稳定的核心元件。
二、核心电气参数
-
额定正向平均电流（IF (AV)）：15A（TC=55℃条件下），指器件在连续稳定工作状态下可安全承载的最大正向电流，精准匹配中小功率设备（如小型家电、消费电子）的电流需求。配合 200A 的峰值正向浪涌电流（IFSM），能轻松应对设备启动、负载瞬时波动等场景的大电流冲击，有效避免器件因过载损坏。
-
反向重复峰值电压（VRRM）：1000V，对应 700V 的最大有效值反向电压（VRMS），可耐受常规市电及中高压电路中的反向电压波动与冲击，防止内部二极管被反向击穿，保障器件在复杂供电环境下的长期可靠性，适配全球多数地区的市电标准。
-
正向压降（VF）：典型值 0.95V，最大值 1.05V（7.5A 电流下），低正向压降设计大幅降低器件自身的能量损耗，不仅提升整个电路的电能转换效率（尤其适配对功耗敏感的消费电子），还能减少工作时的发热量，延长器件使用寿命，符合节能降耗的行业趋势。
-
反向漏电流（IR）：常温下最大 3μA，高温（125℃）环境下控制在 200μA 以内，极小的反向漏电流可减少静态功耗，避免对后续精密电路（如控制芯片、传感器）产生干扰，确保直流输出的纯净度，满足中小功率设备对电源稳定性的要求。
-
温度特性：结温与存储温度范围均覆盖 - 55℃至 + 150℃，宽温域设计使其能适应寒冷户外、设备密集高温等多样化环境，无论是北方冬季的低温启动，还是设备内部的高温运行，均能保持稳定的电气性能，不受温度波动影响。
三、结构与工艺设计
-

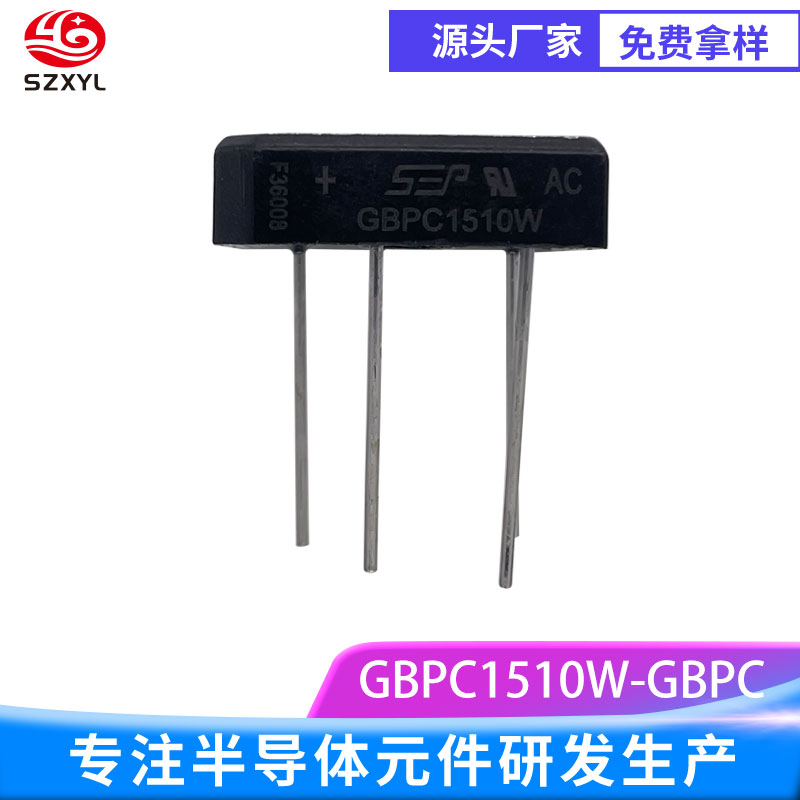

封装与外观：采用标准 GBPC-W 引线封装，整体为方形塑封结构，外壳选用 UL94 V-0 级阻燃环氧树脂，具备优异的绝缘性能、机械强度与耐老化性，能有效隔绝灰尘、湿气、油污等外部杂质，保护内部电路不受环境侵蚀。“W” 后缀对应的引线端子采用银镀层工艺，导电性佳且抗氧化能力强，4 引脚通孔布局适配常规电路板设计，中心预留 #6 螺丝固定孔（安装扭矩最大可承受 4 英寸 - 磅），封装尺寸紧凑（约 22×22×9mm），兼顾安装便利性与空间利用率，尤其适配小型设备的密集布局需求。
-
核心工艺与内部结构：内部集成 4 只高性能玻璃钝化（GPP）硅二极管，按桥式整流拓扑结构精密焊接，形成完整的全波整流电路。玻璃钝化技术优化了二极管 PN 结的稳定性，显著提升器件的抗潮湿、抗腐蚀能力，同时降低反向漏电流；内部引线采用高导电率铜线，减少电流传输损耗，配合对称式电路布局，确保电流在器件内部均匀分布，避免局部电流集中导致的过热问题，进一步保障电气性能稳定，即使在满负载工况下也能保持低发热状态。
四、工作原理
GBPC1510W 基于二极管 “单向导电” 的核心特性实现交流电到直流电的转换，具体工作流程如下：
-
当交流电压输入至器件的两个交流输入端（标记为 “~” 或 “AC”）时，在交流电压的正半周，电流经其中一对对角二极管正向导通，流经外部负载后，再通过另一对二极管流回交流电源负极，形成正向直流电流通路；
-
进入交流电压负半周后，电源极性反转，此时剩余一对对角二极管切换为正向导通状态，电流经这对二极管形成与正半周方向一致的直流电流，持续向负载输出；
-
通过交流电压正、负半周的交替循环，整流桥将输入的正弦交流电转换为脉动的直流电。在实际应用中，通常会在直流输出端（标记为 “+”“-” 或 “DC”）并联滤波电容、电感等元件，对脉动直流电进行平滑滤波，最终输出稳定的直流电压，满足后续电路（如控制芯片、电机驱动模块）对电源质量的要求。此外，该器件还可通过内部二极管的单向导电性，实现直流电源无极性接线保护，防止因电源接反损坏负载设备。
五、应用场景
-
家用电器领域：适配小型微波炉、电饭煲、电水壶、1 匹及以下空调室内机等中小功率家电的电源整流模块。其 15A 额定电流能满足家电控制电路、小型电机的供电需求，低功耗特性降低家电待机能耗（符合一级能效标准），紧凑的引线封装适配家电内部有限空间，高可靠性保障家电长期稳定运行。
-
消费电子领域：可集成于笔记本电脑电源适配器（65W-120W）、电动工具充电器（18V-36V）、LED 照明驱动电源（50W-100W）等设备。低正向压降提升电源转换效率（可达 85% 以上），高反向电压防止电网波动损伤设备，适配消费电子对 “小型化、高效化” 的核心需求。
-
办公设备领域：适用于小型打印机、扫描仪、投影仪的 AC/DC 转换单元。200A 抗浪涌能力能应对设备频繁启停产生的瞬时电流冲击，1000V 反向电压耐受度适配办公电网波动，确保设备在多设备同时供电的复杂环境下正常工作，避免因电源问题导致的打印、投影中断。
-
小型工业辅助电源领域：用于工业传感器电源（12V-24V）、小型 PLC（可编程逻辑控制器）辅助电源、智能家居控制中枢电源等。宽温域特性适应工业车间、智能家居配电箱的温度变化，稳定的整流性能为精密传感器、控制芯片提供纯净直流电源，保障系统精准运行。
-
