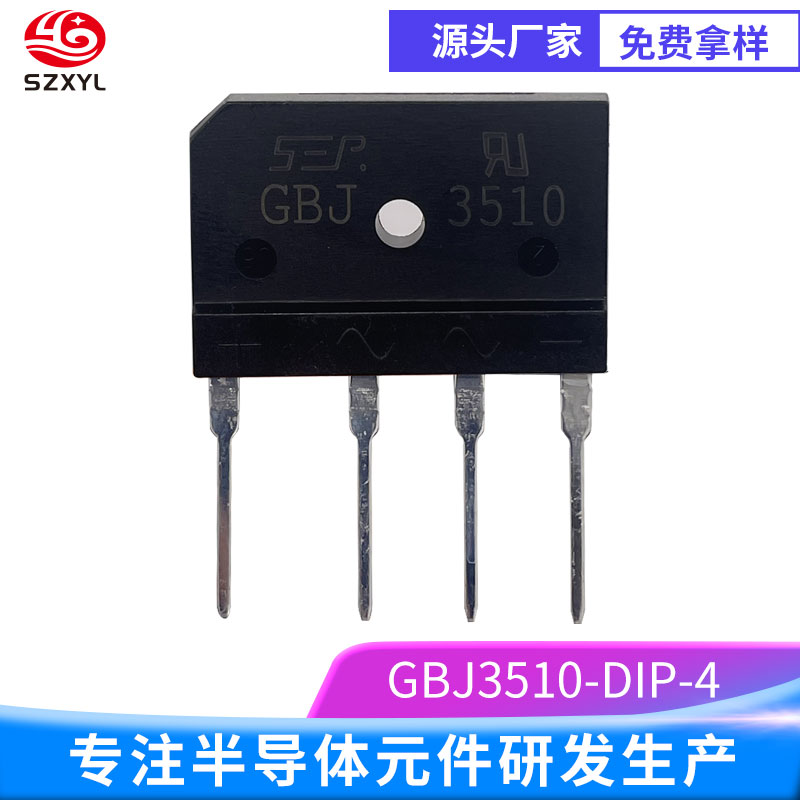

基本信息
型号：GBJ3510
封装类型：GIP-4
引脚数量：4
应用场景：广泛用于开关电源、电机驱动、家电电源等需要中等功率整流的场景
电气参数
反向耐压：1000V
平均正向整流电流：35A
反向漏电流：10μA@1000V
工作温度范围：-55℃~%2B150℃
特性
芯片材质：采用光阻GPP硅芯片
封装材料：塑料封装，具有UL94V-0易燃性等级
浪涌电流能力：高浪涌电流能力，能够承受瞬间大电流冲击
可靠性：符合RoHS标准，无铅设计
封装与尺寸
封装形式：GIP-4，直插式。
尺寸：
总长度：37.5mm
本体长度：20.0mm
引脚长度：17.5mm
宽度：30.0mm
高度：4.6mm
脚间距：7.5mm
工作原理
桥式整流电路结构
GBJ3510由四个二极管组成，以桥式电路连接。这种结构使得在交流电的每个半周期内，只有两个二极管导通
正半周工作过程
当输入的交流电压为正半周时，二极管D1和D3导通，电流从交流电源的正极通过D1，经过负载，再通过D3回到交流电源的负极
负半周工作过程
当输入的交流电压为负半周时，二极管D2和D4导通，电流从交流电源的负极通过D2，经过负载，再通过D4回到交流电源的正极
输出特性
经过整流后的输出电压为脉动直流电，其波形包含直流成分和高频交流成分。为了获得更平滑的直流电压，通常会在整流桥的输出端连接滤波电容
使用建议
散热设计
高电流应用：GBJ3510的平均正向整流电流为35A，在高电流应用中，会产生较多热量。建议使用合适的散热措施，如安装散热片或使用风扇，以确保在安全温度范围内工作
浪涌电流能力：具有较高的正向浪涌电流能力，可达400A。虽然其能够承受瞬间大电流冲击，但在设计电路时，仍需考虑浪涌电流对电路其他元件的影响，必要时可添加浪涌电流限制器
工作温度范围
温度范围：GBJ3510的工作温度范围为-55℃~%2B150℃。在极端温度环境下使用时，需确保设备的其他部件也能在该温度范围内正常工作
电压匹配
反向耐压：GBJ3510的反向耐压为1000V，在选择电源输入电压时，需确保其不超过该耐压值，以避免损坏整流桥
5. 电路设计注意事项
滤波电容：整流后的输出电压为脉动直流电，建议在输出端添加滤波电容，以平滑输出电压，减少纹波
引脚连接：确保引脚连接正确，避免短路或虚焊。引脚的焊接温度应控制在275?C以内
应用领域
开关电源：如电脑电源、工业电源适配器
电机驱动：适用于直流电机和变频电机
家电电源：如洗衣机、冰箱、空调等
GBJ3510凭借其35A的整流电流和1000V的反向耐压能力，能够满足多种中等功率电源设备的需求，是一款性能可靠、应用广泛的桥式整流器。
