基本参数

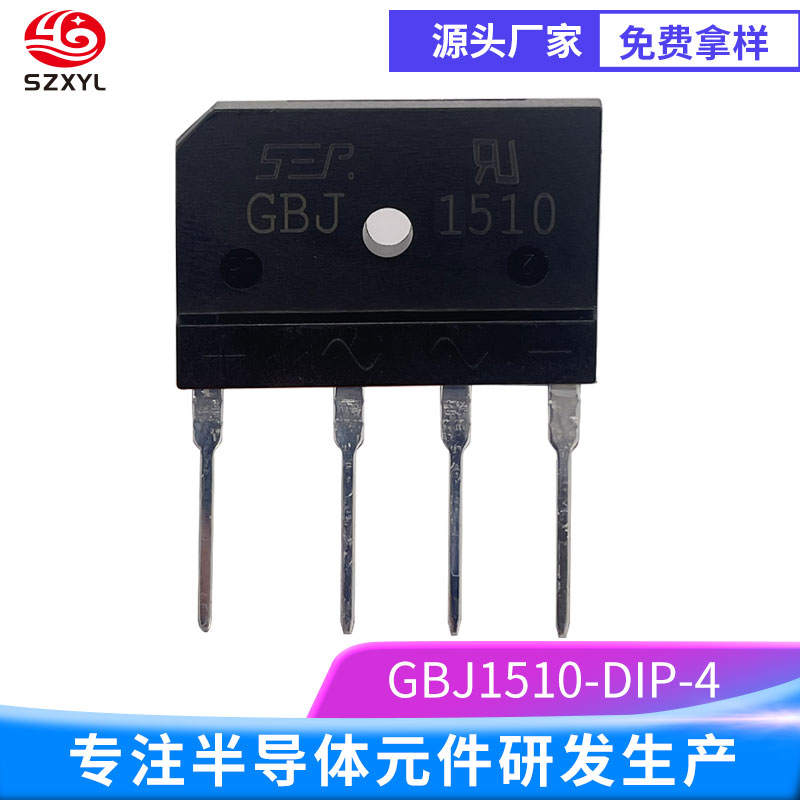

型号：GBJ1510
封装类型：GBJ-4
引脚数：4
正向电流：15A
反向耐压：1000V
反向漏电流：5μA@1000V，部分品牌为10μA正向浪涌电流：240A工作温度范围：-55℃~+150℃封装尺寸：本体长度20.0mm，加引脚长度37.5mm，宽度30.0mm，高度4.6mm
特性
芯片材质：采用光阻GPP硅芯片
封装工艺：采用无氧铜框架引脚，镀亮锡防止氧化，导电性好
打标工艺：采用激光打标，耐洗板水腐蚀，不易掉色
可靠性：经过多道检测程序，确保参数一致性
内部结构
GBJ1510由四个二极管组成，以桥式连接方式构成电路。每个二极管在不同的交流电半周期内交替导通
工作过程
正半周：当输入的交流电为正半周时，二极管D1和D3导通，电流从交流电的正极通过D1，经过负载，再通过D3回到交流电的负极
负半周：当输入的交流电为负半周时，二极管D2和D4导通，电流从交流电的负极通过D2，经过负载，再通过D4回到交流电的正极
通过这种方式，GBJ1510将交流电的正半周和负半周都转换为直流电，从而实现全波整流
输出特性
经过整流后的输出电压为脉动直流电，其波形包含直流成分和高频交流成分
为了获得更平滑的直流电压，通常会在整流桥的输出端连接滤波电容
应用领域
多种电源电路，包括：
GBJ1510适用于开关电源：如电脑电源、电源适配器
工业电源：如工业自动化设备、数控机床
照明电源：如LED照明、荧光灯
电机驱动：如直流电机、变频电机
充电设备：如蓄电池充电器、充电桩
注意事项
散热设计：在高电流应用中，可能需要额外的散热措施
工作温度：确保工作环境温度在规定的范围内
浪涌保护：虽然具有较高的浪涌电流能力，但在极端情况下仍需考虑额外的保护措施
综上所述，GBJ1510是一款性能可靠的中等功率桥式整流器，适用于多种电源转换场景
