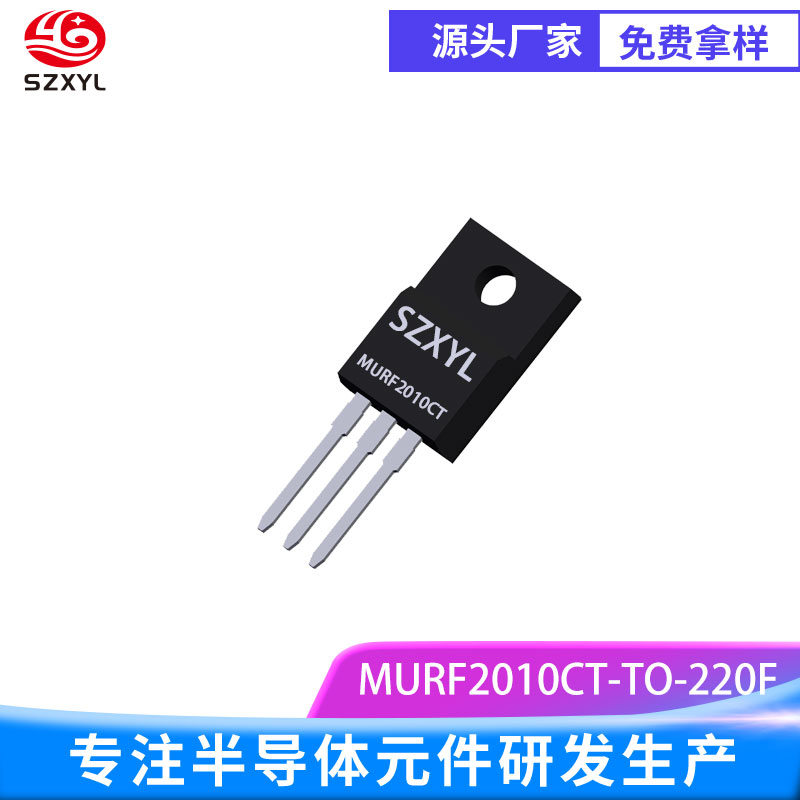

MURF2010CT TO-220Fhe心参数与封装
型号与封装：MURF2010CT TO-220F是一款共阴结构超快恢复二极管（UFRD），采用TO-220F 全塑封直插式封装，集成绝缘片设计，专为100V 低压、高频整流及续流电路优化。
其内部包含两个独立的快恢复二极管，共用阴极引脚，适用于高频开关电源、逆变器、PFC 电路及汽车电子，支持快速反向恢复和低导通损耗，满足工业级与车载系统可靠性需求。
MURF2010CT TO-220F的关键参数
电压规格：
反向重复峰值电压（VRRM）：100V。
正向压降（VF）：
典型值：1.0V~1.2V。
温度特性：VF 随结温升高而降低，需通过散热设计控制温升对损耗的影响。
电流规格：
平均正向整流电流（Io）：20A。
正向浪涌电流（Ifsm）：125A~200A。
反向恢复特性：
反向恢复时间（Trr）：35ns~50ns。
反向恢复电荷（Qrr）：≤200nC。
热特性：
结温（Tj）：-40℃~%2B175℃。
热阻（RθJC）：≤3℃/W，结到环境热阻（RθJA）：无散热器时约 40℃/W。
MURF2010CT TO-220F的性能指标：
功率耗散（PD）：20W~24W，取决于 VF 和散热设计。
反向漏电流（Ir）：≤10μA。
结电容（Cj）：≤500pF。
MURF2010CT TO-220F的封装与散热设计
TO-220F 封装特性：
引脚定义：3 脚分别为阳极 A1、公共阴极 K和阳极 A2，金属散热片与阴极相连，支持直接安装至散热器。
尺寸与兼容性：
总长度约 29.2mm，本体宽 10.66mm，兼容标准 TO-220 散热器安装。
绝缘片设计确保封装与散热器电气隔离，简化系统布局。
散热优化：
使用导热硅脂增强封装与散热器接触，可降低结温 10%-20%。
典型散热an例：在 100V 电压、20A 电流下，功耗约为 20A?1.0V=20W，需搭配面积≥20cm? 的铝制散热片或强制风冷。
结构设计：
共阴双二极管：两个独立二极管共享阴极，可组成半桥或全桥整流电路，减少 PCB 空间占用。
芯片技术：采用高抗冲击芯片，通过多道检测工艺确保参数一致性，漏电流控制在 2μA 以内。
MURF2010CT TO-220F的应用场景与解决方案
消费电子与智能家居：
大功率适配器：如 120W 笔记本电脑充电器，作为输出整流二极管提升效率至 95% 以上。
智能家电驱动：如智能洗衣机、冰箱的电机控制电路，需高效整流与快速续流。
工业级电源与逆变器：
PFC 电路：在 Boost 拓扑中作为续流二极管，支持宽电压输入，满足 IEC 61000-3-2 谐波标准，适用于 3kW~10kW 工业电源。
光伏逆变器与储能系统：在 DC-AC 逆变电路中作为续流二极管，支持 100V 直流母线，提升系统稳定性。
汽车电子与新能源：
电动汽车 OBC（车载充电器）：在 400V 高压电池系统中实现 AC-DC 转换，满足快充需求。
高压电机控制器：作为 IGBT/MOSFET 的续流二极管，抑制电压尖峰，保护主开关器件。
特殊功能扩展：
双向功率流：在储能 PCS中支持电流双向流动，实现电池充放电管理。
高可靠性设计：通过 RoHS 合规ren证，适用于医疗设备、航空航天等严苛环境。
