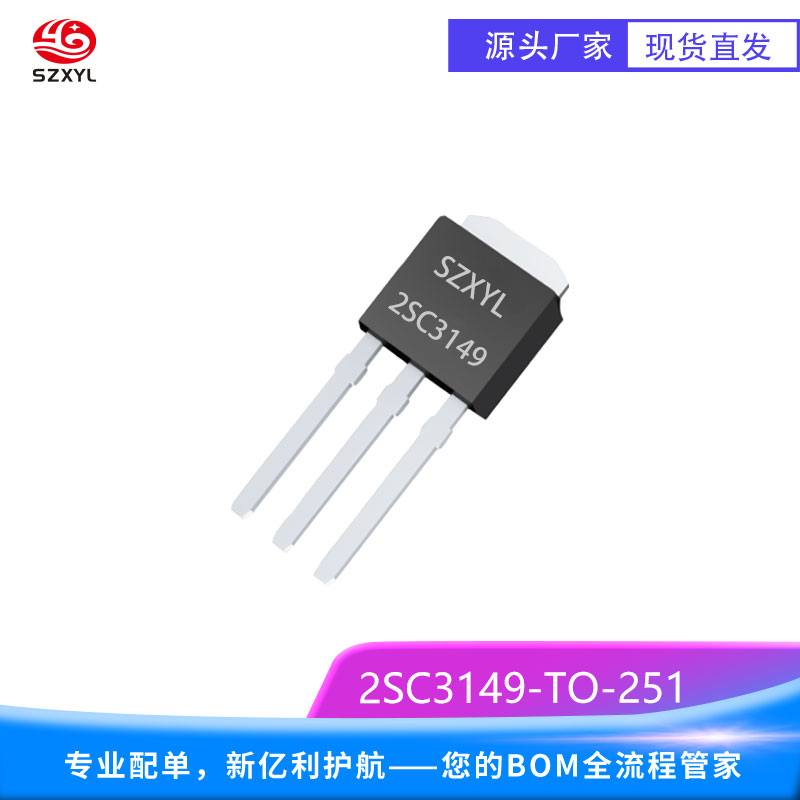

2SC3149 TO-251 产品描述
2SC3149 he心参数
2SC3149 是一款专为高压开关与线性放大设计的NPN 型功率晶体管
电压与电流能力：
集电极 - 发射极电压（VCEO）达800V（zui大值），适用于高压场景；集电极电流（IC）zui大0.5A（连续），峰值1A，可满足高压电源管理、工业控制等领域需求
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）为1W（TO-251）；无散热片时功率耗散需限制在0.5W以内。若通过散热片将结温控制在 150℃以内，功率耗散可提升至10W（Tc=25℃）。
直流电流增益（hFE）：
在 IC=100mA、VCE=5V 条件下，hFE 范围根据后缀分为两档：
M 档：20~40（典型值 30）
L 档：15~30（典型值 25）
覆盖广泛应用需求。例如，驱动 500mA 负载需基极电流12.5~25mA，建议搭配图腾柱驱动电路以降低驱动损耗。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为2.0V，比传统三极管降低约 10%，有效减少导通损耗。
开关速度：
特征频率（fT）达15MHz，支持高频开关应用，适用于高压驱动、音频放大器等场景。开关时间 < 3μs，响应速度优于同类产品。
结构设计：
采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。TO-251 封装尺寸为6.50mm?5.50mm?2.30mm，引脚间距2.54mm，引脚顺序为基极（B）、集电极（C）、发射极（E）。
2SC3149 产品特性
超高电压与低饱和压降
800V 的集电极 - 发射极电压适用于高压场景，2.0V 的典型饱和压降在 500mA 负载下功耗仅 1.0W，比传统晶体管节省约 10% 能量。适用于工业控制及高压电源管理电路。
宽增益分档与高可靠性
hFE 分档设计（15~40）覆盖广泛应用需求：低增益档（L 档）适合高电流驱动，高增益档（M 档）可简化前级驱动设计。
宽温适应性与抗浪涌能力
-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。采用抗雪崩设计，可承受感性负载产生的电压尖峰，在电机驱动电路中需外部配置续流二极管（如 1N4007）。
紧凑封装与通孔安装
TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。
2SC3149 典型应用
高压电源管理：在 48V 输入电压下，作为线性稳压器输出 12V/500mA 稳定电压，纹波抑制比达 50dB，适用于工业控制模块供电。
工业自动化：在 PLC 控制电路中作为信号放大管，将 5V 逻辑信号放大至 24V 驱动电磁阀，响应时间 < 2.5μs。
音频功率放大：在 24V 车载音响系统中作为功率放大管，输出 8W 音频信号，总谐波失真（THD）<0.1%，支持低功耗待机模式。
偏置电路控制：在高压功放中作为偏置管，控制末级功率管的静态电流，确保温度稳定性和音质表现。
高压开关应用：在 110V 输入电压下，作为继电器驱动开关，控制工业设备的通断，寿命达 10 万次以上。
