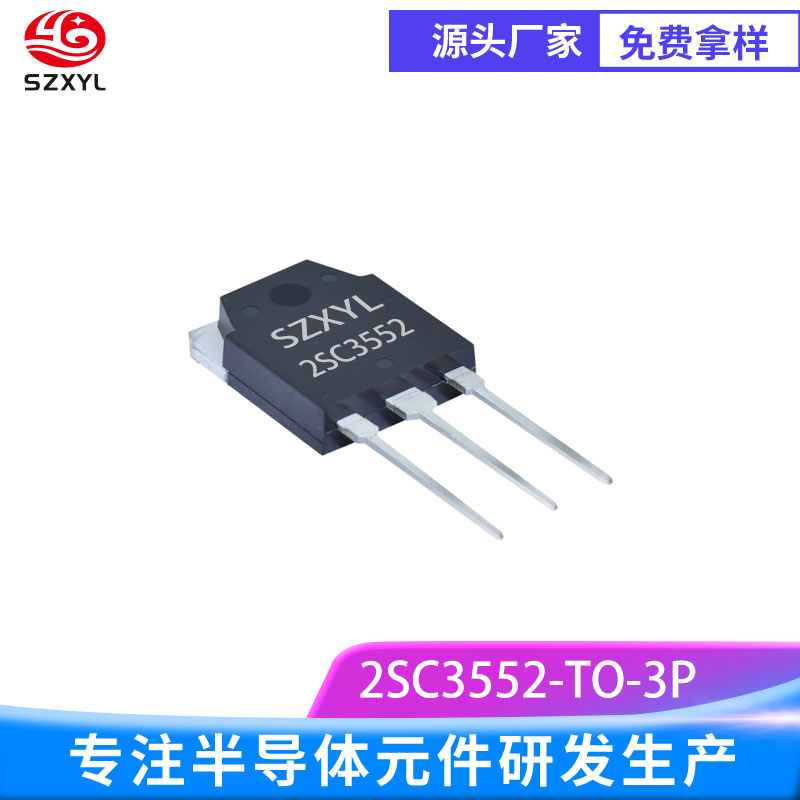

2SC3552 是一款高性能 NPN 型功率晶体管，采用 TO-3P 金属封装，专为高压大电流应用设计，尤其适用于开关稳压器、超声波设备及工业电源等场景。
2SC3552的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压达 800V，集电极 - 基极电压高达 1100V，zui大集电极电流（IC）为 12A，峰值电流可达 30A，可承受 150W 的连续功率耗散（@TC=25℃）。
电流增益：直流电流增益（hFE）分为 K（10-20）、L（15-30）、M（20-40）三个等级，在 5A 集电极电流和 4V 集射极电压条件下呈现稳定的线性特性。
饱和压降：VCE 饱和值≤2.0V（@6A，IB=1.2A），确保高效的功率转换效率。
频率响应：跃迁频率（fT）达 15MHz，结合低输出电容（Cob=215pF），适用于高频开关应用。
封装与可靠性
封装类型：TO-3P 金属封装（引脚排列为基极 B、集电极 C、发射极 E），兼容标准通孔安装，金属外壳提供优异的散热性能。
环保合规：符合 RoHS 标准，采用无铅工艺，满足绿色制造要求。
热设计：结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻（RθJC）控制在 0.83℃/W 以下。
技术优势
宽安全工作区（SOA）：支持高电压大电流环境下的稳定运行，适用于电机驱动、逆变器等需要高可靠性功率输出的场景。
快速开关特性：存储时间（ts）≤3.0μs，下降时间（tf）≤0.3μs，满足高频开关电源的快速响应需求。
低噪声表现：优化的基极 - 发射极结构降低了开关噪声，适用于对干扰敏感的精密电路。
2SC3552的典型应用场景
开关电源与逆变器
作为主开关管，可在 400V 母线电压下实现高效 DC-DC 转换，广泛应用于工业电源、电动汽车充电器等领域，支持连续 12A 电流输出。
超声波焊接设备
凭借 1100V 的 VCBO 和快速开关特性，可驱动超声波换能器，在塑料焊接、金属加工等设备中实现高功率密度输出。
工业电机控制
支持 180V VCEO 和 15A IC 的稳定工作，可用于伺服电机驱动、步进电机控制器等需要高电压大电流的应用。
2SC3552的使用建议与注意事项
散热设计
需搭配足够面积的散热器（如铝制鳍片散热器），确保结温不超过 150℃，避免长期高温导致性能衰退。建议在 PCB 布局中预留大面积铜箔辅助散热。
驱动电路优化
基极驱动电压需≥4V，推荐使用图腾柱驱动电路以降低开关损耗。在感性负载应用中，需并联续流二极管保护晶体管。
静态电流设置
建议将静态电流控制在 0.1A 以上，以避开 Vbe-Ic 特性曲线的非线性区域，提升线性度和稳定性。
焊接工艺
采用无铅焊接时，需控制温度在 260℃以下，避免引脚氧化或内部结构损坏。建议使用助焊剂增强焊接可靠性。
2SC3552 以其高耐压、大电流处理能力和快速开关特性，成为高压功率电子领域的经典选择，尤其适合追求高可靠性和高效率
