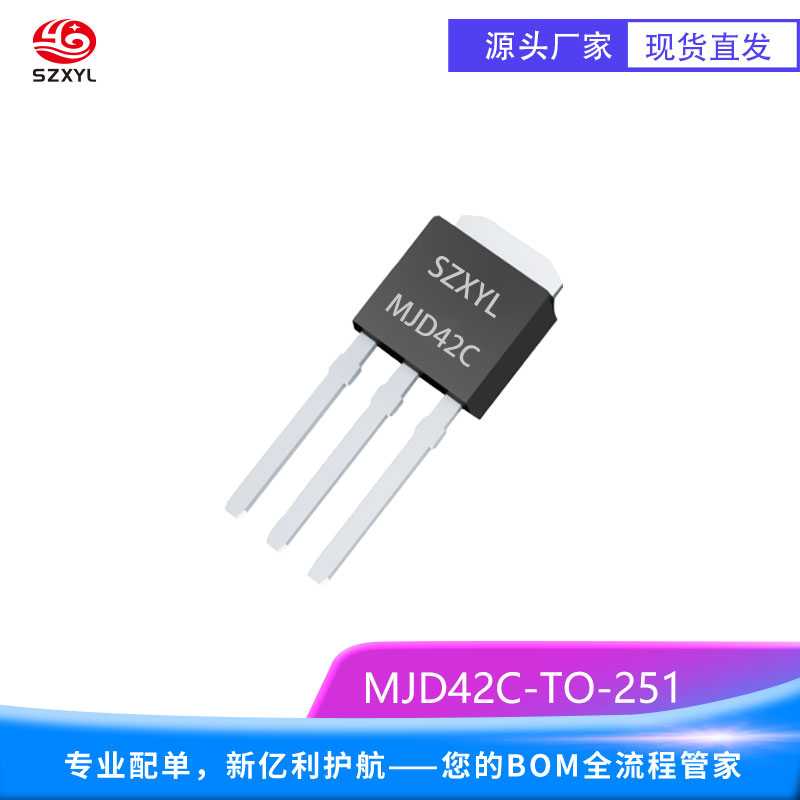

MJD42C 是 PNP 型双极功率晶体管，采用 TO-251封装，专为高压大电流场景设计。其he心参数包括：集电极 - 发射极电压-100V，集电极电流（Ic）6A，功率耗散1.75W/20W，直流电流增益范围 15~75，特征频率（fT）3MHz。
MJD42C 产品特点：
高压大电流处理能力
-100V 的 VCEO 和 6A 连续电流，支持 24V/48V 工业电源系统或汽车电机驱动。
低饱和压降与宽增益范围
Vce (sat)≤1.5V，显著降低导通损耗，尤其适合对能效要求高的应用；hFE 范围 15~75，可灵活适配不同放大需求。
宽温度范围与可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
环保合规
多数型号通过 RoHS ren证，符合欧盟环保标准，满足无铅化要求，适用于绿色能源和消费电子领域。部分版本支持无卤素封装，符合国际环保趋势。
MJD42C 技术参数：
极限参数：
集电极 - 发射极电压：-100V
集电极电流（Ic）：6A（连续），脉冲电流 - 8A
功率耗散（Pd）：1.75W/20W，需搭配散热片实现高功率运行
直流电流增益（hFE）：15~75
动态特性：
饱和压降：≤1.5V
特征频率（fT）：3MHz
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-65℃至 %2B 150℃
MJD42C 应用领域：
汽车电子
驱动车载直流电机，配合 NPN 晶体管实现 H 桥控制，支持 12V/24V 电源系统。其 AEC-Q101 ren证版本可满足汽车级可靠性要求。
工业控制
作为高压开关管用于继电器驱动、电磁阀控制，或在工业电源模块中作为调整管，处理 24V 以上的输入电压。
音频放大
与 2SD 系列 NPN 晶体管组成推挽放大电路，输出功率可达 15W 以上，适用于车载音响或zhuan业音频设备。其低饱和压降特性可减少交越失真，提升音质。
消费电子
在智能家居设备中驱动小型电机，或用于可穿戴设备的电源管理。其紧凑封装和低功耗特性适合电池供电场景。
电源管理
在 DC-DC 转换器中实现高压侧开关，或作为线性稳压器调整管，支持宽电压输入范围。尤其适合 LED 背光驱动电路，通过 PWM 调光实现恒流输出，确保显示面板的亮度均匀性。
典型应用电路：
汽车电机驱动
与 MJD41C 组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 6A。基极驱动电阻建议为 100Ω，并在集电极与电源间并联续流二极管以抑制反电动势。
高压音频放大器
作为 PNP 输出管与 MJD41C 搭配，组成乙类功率放大器，电源电压可达 100V，输出功率提升至 15W 以上。输入信号通过电容耦合，并在基极串联 1kΩ 电阻以匹配驱动能力。
总结：
MJD42C TO-251 凭借其 - 100V 高压能力、6A 大电流处理和紧凑封装设计，成为汽车电子、工业控制等高压场景的理想选择。其宽增益范围和高可靠性使其在音频放大和电源管理中亦表现出色，尤其适合对电压稳定性和空间效率要求较高的应用。实际应用中需根据具体制造商数据手册调整参数，并注意散热与静电防护设计。
