基本特性

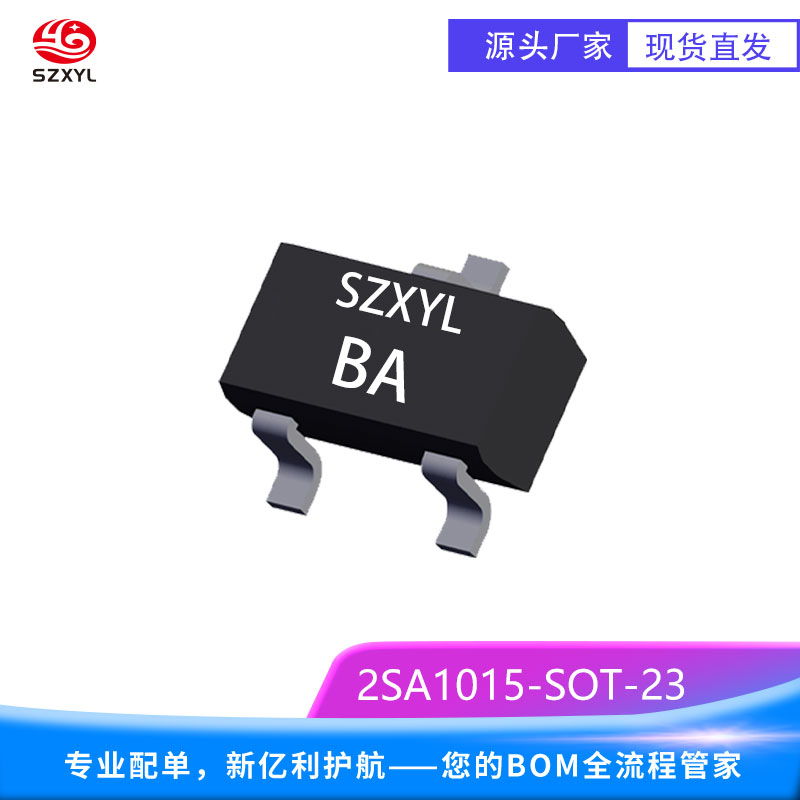

2SA1015是一款PNP型硅外延平面晶体管，广泛应用于音频放大器、开关电路、稳压器、电源管理和音频驱动等多种应用场景。它具有低噪声、高电流承受能力、高频响应、可靠性和温度稳定性等参数特点
基本参数
晶体管类型：PNP
集电极电流（IC）：-150mA
集电极-基极电压（VCBO）：-50V
集电极-发射极电压（VCEO）：-50V
发射极-基极电压（VEBO）：-5V
直流电流增益（hFE）：范围130-400
转换频率（fT）：80MHz
集电极截止电流（ICBO）：-100nA
集电极-发射极饱和电压（VCE(sat)）：在IC=-100mA时，-300mV
耗散功率（PD）：200mW
应用场景
2SA1015适用于多种应用场景，包括：
音频放大器：低频放大电路，如音频放大器和功率放大器
开关电路：控制电流或电压
稳压器：作为反馈元件或输出驱动器
电源管理：电流检测、过载保护
音频驱动：驱动扬声器或耳机
工作原理
2SA1015作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其低噪声和高电流承受能力使其在音频放大器和电源管理电路中表现出色。
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
2SA1015的集电极电流和耗散功率相对较大，但仍需注意不要超过其额定值，以免损坏管子
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施
结尾总结
2SA1015凭借其低噪声、高电流承受能力和高频响应，在音频放大器、开关电路、稳压器、电源管理和音频驱动等多种应用场景中表现出色。它能够提供稳定的电流放大和低噪声性能，适用于多种电子设备。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。同时，考虑到其工作温度范围较宽，即使在极端环境下，只要采取适当的散热措施，也能保证其稳定工作。总之，2SA1015是一款值得信赖的晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
