一、产品特性
SK120肖特基二极管是一种高性能的半导体器件，具有以下显著特性：
低正向压降：正向导通压降较低，通常在0.4V到0.8V之间
快速恢复时间：其反向恢复时间非常短，通常在几纳秒到几十纳秒之间
高反向耐压：反向耐压通常为100V，能够有效保护电路免受反向过电压的损害。
低反向漏电流：在正常工作温度下，SK120的反向漏电流较低，有助于提高电路的整体性能。

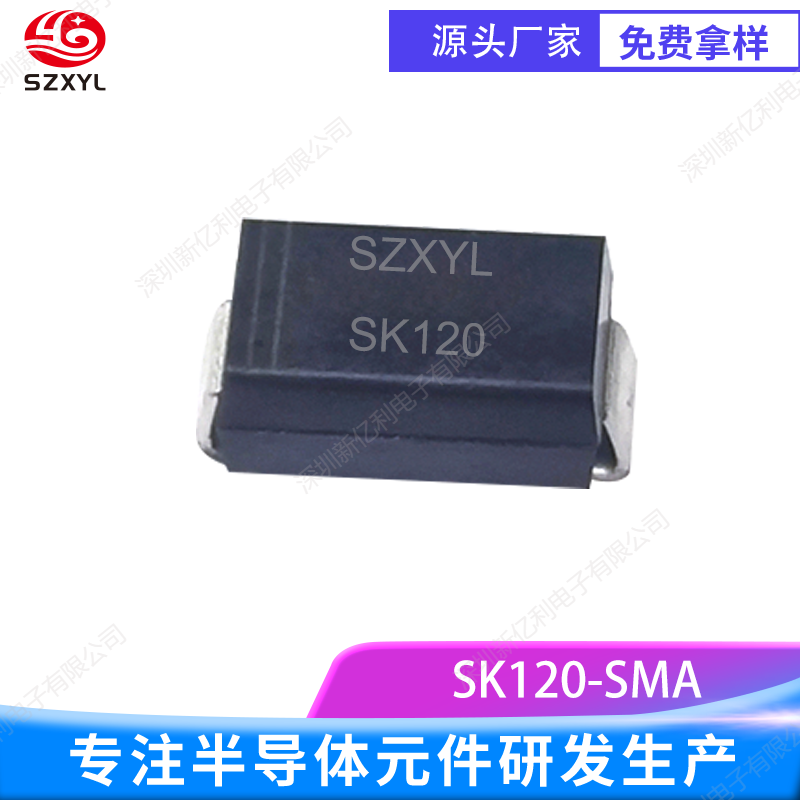

封装形式多样：SK120常见的封装形式包括SMA、SMB等，适合表面贴装，便于自动化生产
二、工作原理
SK120肖特基二极管的工作原理基于金属与半导体之间的肖特基势垒。以下是其工作原理的详细解析：
无偏置状态：
当金属（如钼、铝等）与N型半导体接触时，N型半导体中的导带电子（自由电子）会从N型半导体向金属移动，形成一个势垒这个势垒称为肖特基势垒，它阻止了电子的进一步流动。
由于金属中的自由电子数量远多于半导体，因此金属中的电子移动到金属中的宽度与N型半导体内部的宽度相比可以忽略不计。内建电位或内建电压主要存在于N型半导体内部。
正向偏置状态：
当肖特基二极管正向偏置时（即金属端接正极，半导体端接负极），施加的电压会降低势垒的高度
如果施加的电压大于0.2伏，自由电子获得足够的能量克服耗尽区的内建电压，电流开始流过肖特基二极管。随着外加电压的增加，耗尽区会变得很薄，终消失，电流迅速增加。
反向偏置状态：
当肖特基二极管反向偏置时（即金属端接负极，半导体端接正极），耗尽区宽度增加，电流停止流动。
由于金属中的热激发电子，会产生少量的漏电流。如果反向偏压持续增加，耗尽区会进一步加宽，漏电流逐渐增加。
如果反向偏压大幅增加，电流会突然上升，可能导致耗尽区损坏，从而损坏器件
三、应用场景
凭借其优异的性能，广泛应用于以下领域：
电源管理：用于开关电源、直流稳压器等，作为整流器将交流电转换为直流电
高频电路：适用于高频逆变器、自由轮电路以及极性保护电路
汽车电子：用于汽车电子系统中的电源管理，提供高效的电源转换和保护
信号处理：在放大器和滤波器等信号处理电路中，SK120的低噪声和高频率响应表现出色
四、选型建议
在选择时，需根据具体应用场景考虑以下因素：
电压需求：确保其反向耐压能够满足电路中的反向电压
电流需求：根据电路中的电流选择合适的封装形式和额定电流
频率要求：对于高频应用，需重点关注其反向恢复时间
功耗考量：低正向压降有助于降低功耗，提高电路效率
SK120肖特基二极管凭借其低正向压降、快速恢复时间和高可靠性，成为现代电子电路中不可或缺的元件之一。
