产品概述

技术参数

• 正向压降(Vf)：1.25V@5A

• 直流反向耐压(Vr) ：400V

• 整流电流 ：5A

• 反向电流(Ir) ：10uA@400V

• 反向恢复时间(Trr) ：35ns

• 工作温度 ：-65℃~+150℃

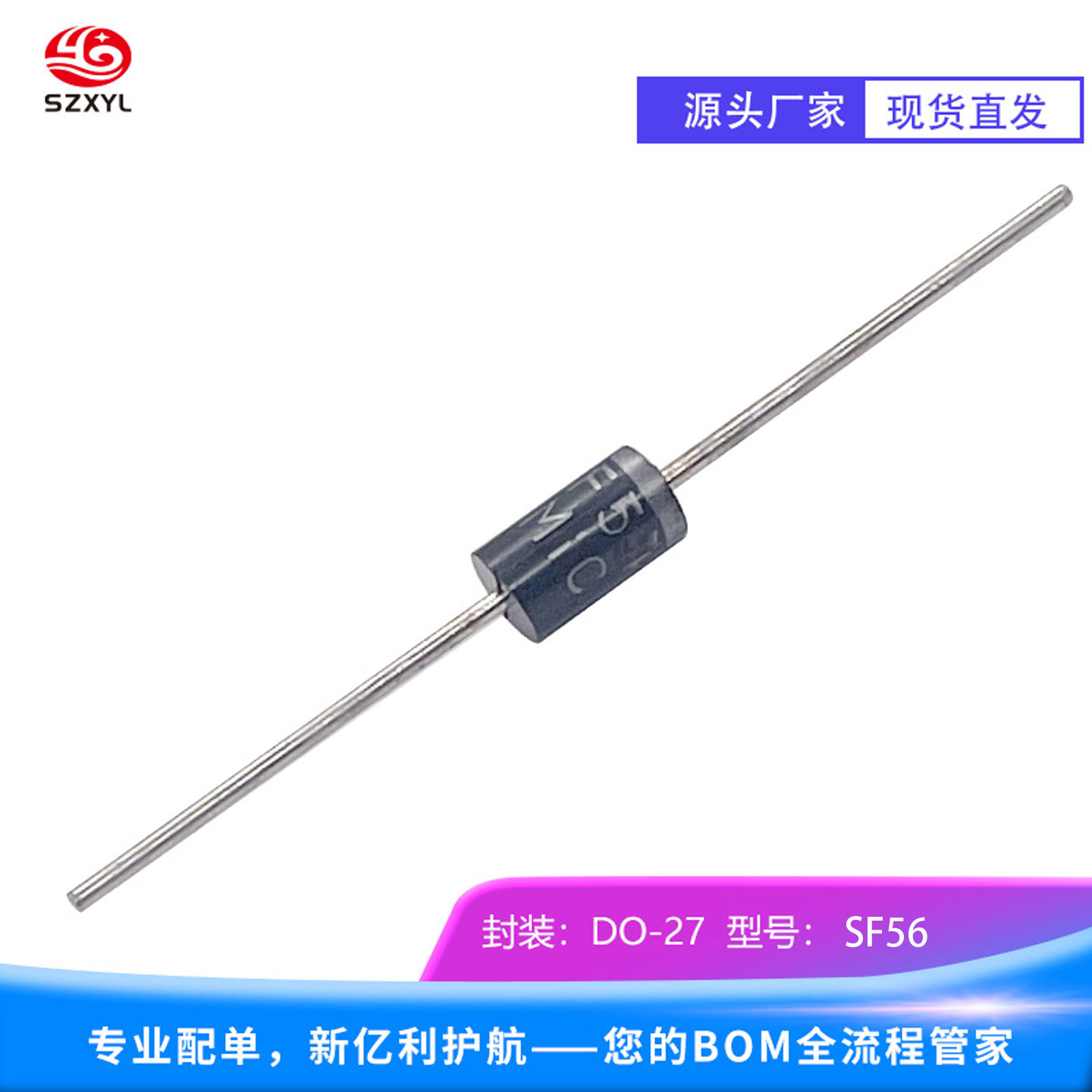

• 封装形式 ：DO-27

• 快速恢复时间：恢复时间极短，通常在35纳秒，使其能够在高频应用中表现出色
• 高电流承载能力：这种二极管可以处理较大电流，额定电流通常达到5安培，适合于高功率需求的场合
• 高耐压：能承受高达400伏的反向电压，适合高电压环境的应用
• 多样化封装：提供多种封装形式，如DO-27等，以适应不同的设备设计和安装需求
• 宽广的工作温度范围：该二极管可在-65°C至150°C的温度范围内稳定工作，适合各种环境条件




工作原理

1. 单向导电性：
   • 作为一种二极管，其特性是单向导电性。当正向电压（阳极相对于阴极为正电压）施加到二极管两端时，二极管导通，允许电流通过
   • 当反向电压施加到二极管两端时，二极管截止，阻止电流通过
2. 整流功能：
   • 在交流电（AC）电路中，SF56可以将交流电转换为直流电（DC）。交流电的电压方向周期性变化，而SF56只允许电流在一个方向上通过，从而实现整流
   • 在单相半波整流电路中，SF56在每个交流电的正半周期导通，负半周期截止，从而输出脉动直流电
3. 超快恢复特性：
   • 具有超快的反向恢复时间（35纳秒），这意味着在从导通状态切换到截止状态时，二极管能够迅速停止导电
   • 这一特性使其特别适合高频应用，能够有效减少开关损耗和电磁干扰
4. 低正向压降：
   • SF56的正向压降较低（1.25V），这有助于提高电源转换效率

应用领域

• 开关电源：在开关电源的整流阶段，由于其快速恢复性能，能够极大地提高电源的转换效率及整体性能稳定性
• 电机控制系统：在需要快速响应的驱动电路中，能够承担高频率的切换任务，确保系统的高效与可靠性
• 数字信号处理：在处理高速数字信号时，用于信号的整形与限幅，保障信号的准确传递，避免数据损失
• 汽车电子：在汽车电子的电源系统中发挥作用，管理和优化电力使用，提升汽车电子系统的能效
• 通信设备：在通信基站的电源管理中，负责高频电能的有效转换，保证基站设备的持续稳定运行

SF56凭借其优异的电气性能和可靠的封装结构，成为众多电子设备中高效电能转换的理想选择。
