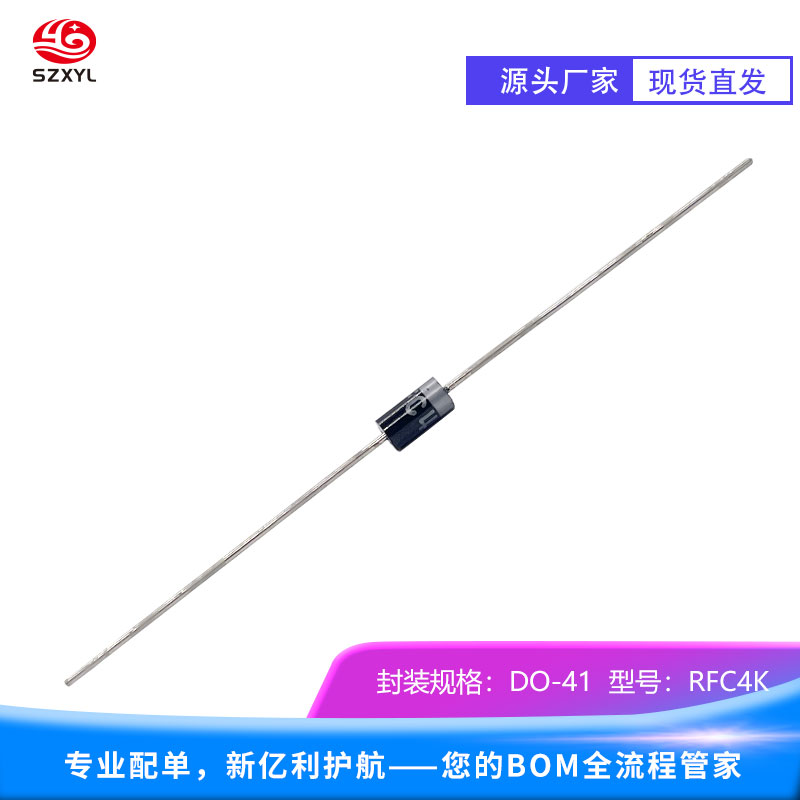

RFC4K 高压整流二极管，高频高效超稳定

品牌：SZXYL

型号：RFC4K

封装：DO-41

在线咨询

全国热线

0755-82762266

基本概述

RFC4K 是一种快恢复高压整流二极管，在电子电路中主要用于将交流电转换为直流电的整流过程。它凭借自身的特性，广泛应用于多种需要高压整流和高频处理的电路场景。

主要参数

平均正向整流电流：200mA，意味着在长期连续工作时，二极管正向导通能够承受的平均电流为 200mA。如果实际工作电流超过此值，可能因过热导致二极管损坏。

反向重复峰值电压：4000V，表明RFC4K 能够承受的反向电压为 4000V。在这个电压范围内，二极管可以保持较好的反向截止特性。

反向电流：RFC4K 在室温下，施加接近反向重复峰值电压时，反向电流通常在数 μA 级别，如典型值为 5μA。反向电流越小，说明二极管的单向导电性能越好。

恢复时间：具备快恢复特性，恢复时间短，这使得它能够快速响应电流方向的变化，适合在高频电路中工作。

封装形式

RFC4K 采用 DO - 41 封装，这种封装形式较为常见，便于安装和焊接，在小型电子设备和电路板上使用方便，同时也在一定程度上反映了其小功率器件的属性。

工作原理

当二极管两端施加正向电压，且电压超过其导通阈值时，二极管导通，允许电流正向通过，实现整流功能；当施加反向电压时，在反向重复峰值电压范围内，二极管处于截止状态，仅有极小的反向电流通过。而快恢复的特性使得它在电流方向快速变化时，能迅速从导通状态转换到截止状态，或从截止状态转换到导通状态。

应用场景

高频电路：由于其快恢复特性，适合用于高频整流电路，如电蚊拍电路、电吹风电路等，能够满足高频信号的快速整流需求。

高压电源：凭借其 4000V 的反向重复峰值电压，可应用于需要高压整流的电源电路中，如一些小型高压电源模块。

优点

高频性能好：快恢复特性使其在高频电路中表现出色，能有效减少开关损耗，提高电路效率。

耐压能力高：4000V 的反向重复峰值电压使其能够适应高压环境，扩大了应用范围。

Relevant information 相关资讯

: 6A10 整流二极管总出问题？从参数到散热，大功率整流场景选型全指南

在工业设备维修车间，经常能听到师傅们抱怨：“这台电焊机的整流二极管又烧了，换的明明是6A10，怎么用…

: MB10F 整流桥总烧管？从参数到应用，一文解决低压小功率整流难题

不少小家电企业的工程师都遇到过类似问题：“做12V小电源时，用MB10F整流桥总是发烫，用不了几天就…

: ES2J 超快恢复二极管怎么选？从参数到应用，一篇搞定高频电路选型难题

不少电子企业工程师在调试高频电路时都遇到过这种情况：“开关电源里的二极管总是发热严重，用不了多久就烧…

热品推荐 / Hot product

: RFC4K 高压整流二极管，高频高效超稳定

品牌：SZXYL型号：RFC4K封装：DO-41

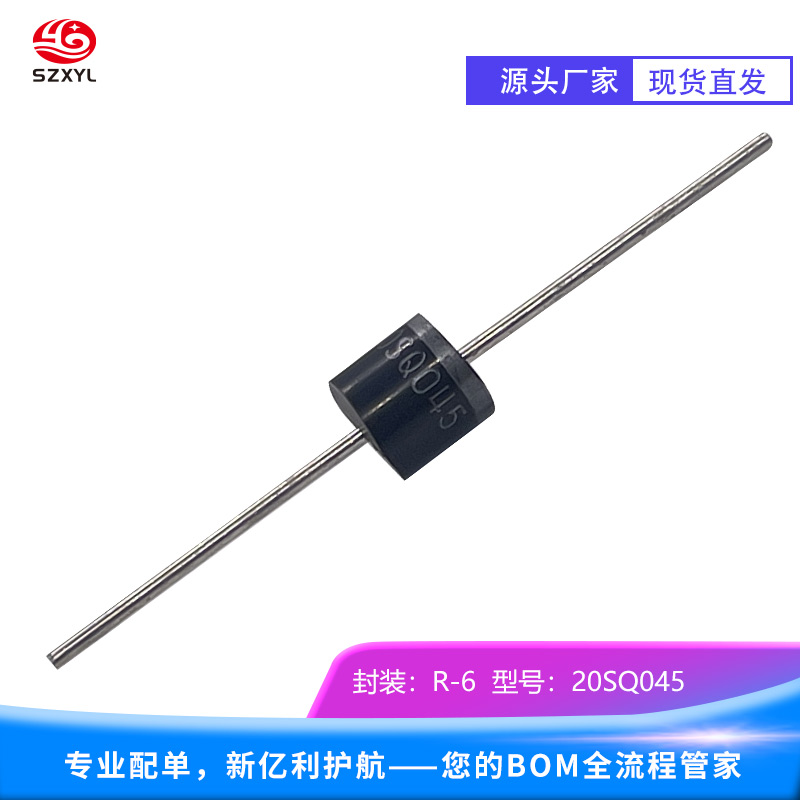

: 20SQ045：低正向压降，高性能整流！

品牌：SZXYL型号：20SQ045封装：R-6

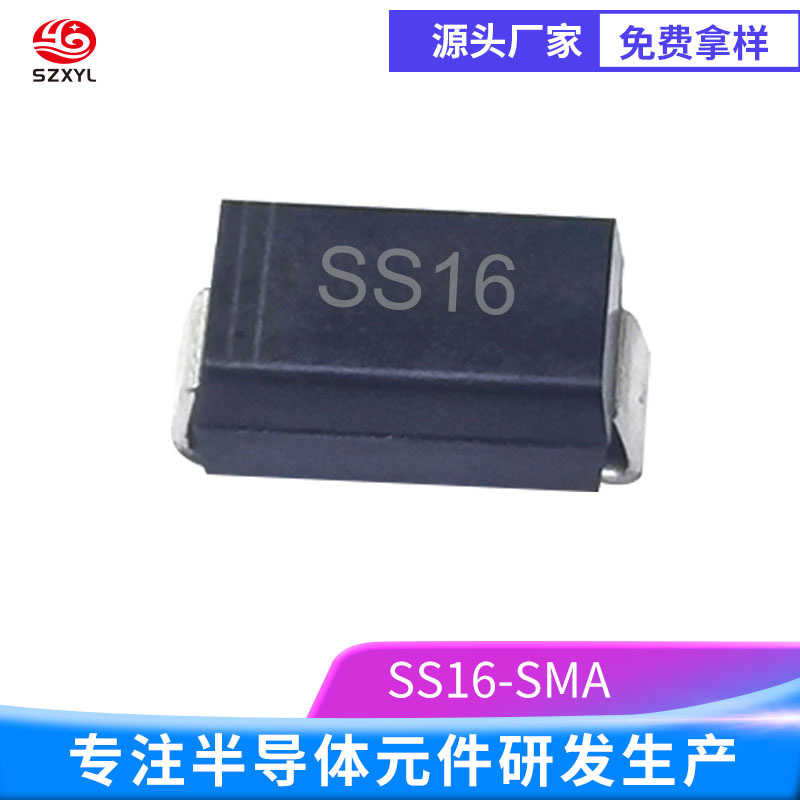

: SS16肖特基二极管：1.5A电流，60V耐压

品牌：SZXYL型号：SS16封装：SMA

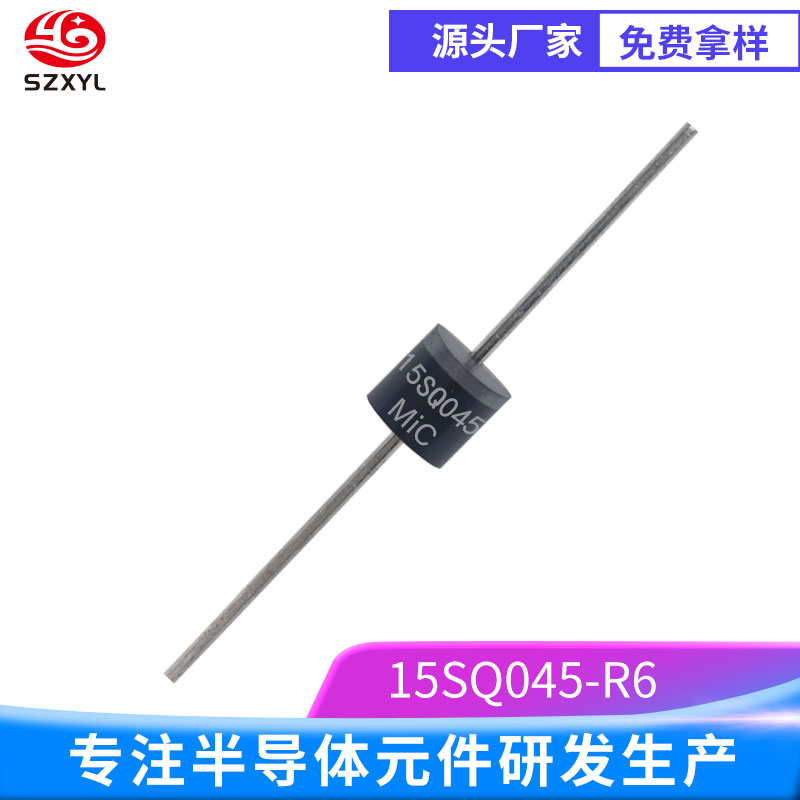

: 15SQ045：15A电流，45V耐压，高性能整流！
