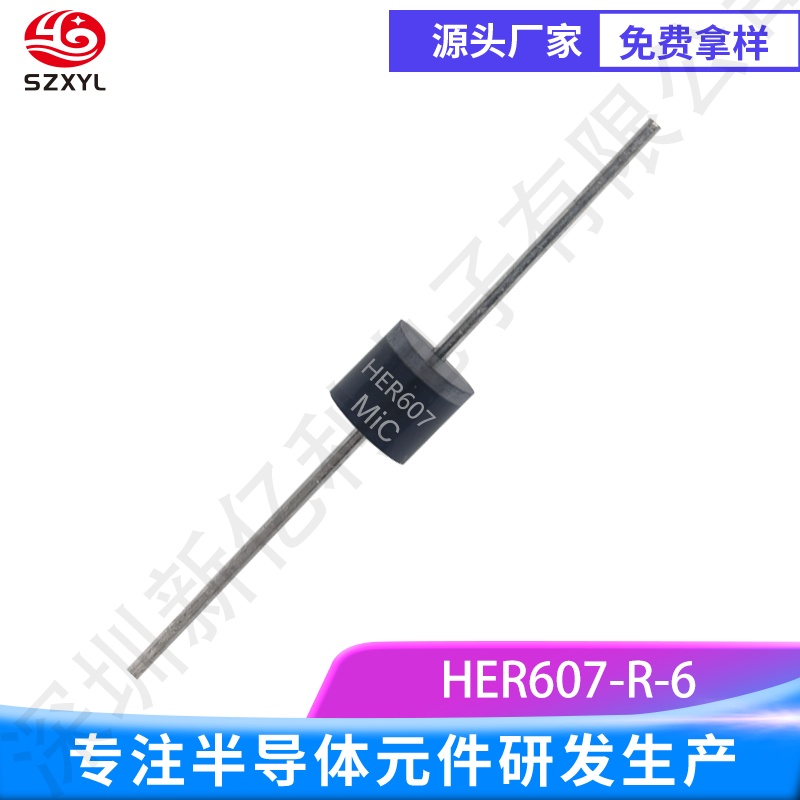

HER607 是一款高性能的快恢复整流二极管，具有高反向耐压、大电流承载能力和快速恢复时间等特点，广泛应用于高频开关电源、逆变器、电机驱动等领域
产品特性
高反向耐压：反向工作电压为800V
大电流承载能力：正向平均整流电流为6A
快速恢复时间：反向恢复时间为70纳秒
低正向压降：在6A电流下，正向压降约为1.7V
低反向漏电流：在800V反向电压下，漏电流仅为10μA
高浪涌电流能力：能够承受300A的浪涌电流
宽工作温度范围：工作温度范围为-65℃至150℃
封装形式：采用R-6封装，具有良好的散热性能
工作原理
HER607的工作原理基于PN结的单向导电特性，通过特殊的结构设计实现快速的反向恢复
正向导通：当阳极（正极）相对于阴极（负极）施加正向电压时，电子和空穴在PN结中移动，形成电流。在正向导通状态下，HER607的正向压降约为1.7V
反向截止：当施加反向电压时，PN结内的载流子被电场推回，形成高阻抗状态，阻止电流通过。HER607的反向漏电流非常小，仅为10μA
反向恢复：当从正向导通状态切换到反向截止状态时，PN结内积累的少数载流子需要时间清除，这个过程称为反向恢复。反向恢复时间非常短，仅为70纳秒
应用场景
开关电源：在开关电源中，可以减少开关损失，提高电源的效率
直流-直流转换器：用于同步整流或自由轮整流，提高转换器的效率
逆变器：提供快速切换，提高逆变器的效率
电机驱动：减少驱动损失，提高电机驱动的效率
电源适配器：提供高效的整流功能
选型建议
工作电压：确保二极管的反向耐压值高于电路中的反向电压
工作电流：选择能够承受电路中电流的二极管，保证电路的稳定性和效率
封装形式：根据电路板设计和安装空间选择合适的封装形式
散热措施：在设计电路时考虑适当的散热措施，以保持HER607在安全的工作温度范围内
总结
HER607凭借其高反向耐压、大电流承载能力和快速恢复时间，成为高频电路和电源管理应用中的理想选择。其广泛应用于开关电源、高频电路、电机驱动等领域，能够有效提高电路效率并减少能量损耗
