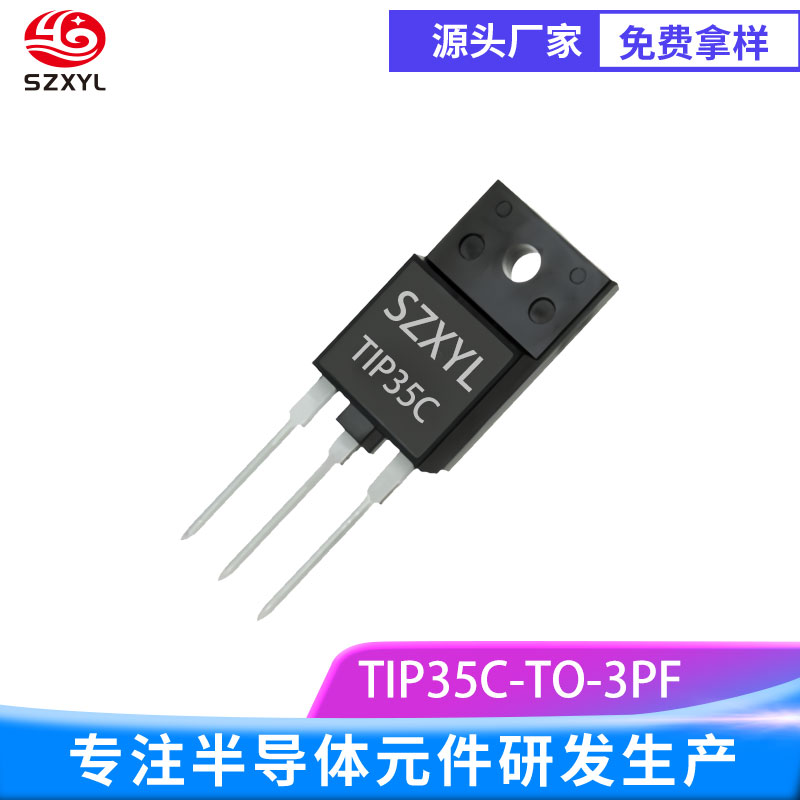

TIP35C TO-3PF
一、TIP35C 的产品概述
TIP35C 是一款采用 TO-3PF 全隔离式塑料封装的硅基 NPN 型高压功率晶体管，专为高电流、中低频功率放大及线性调节应用设计。
二、he心参数
极限参数
集电极 - 发射极电压（V (BR) CEO）：100V，脉冲电压可达 160V
集电极电流（IC）：25A，脉冲电流可达 50A
耗散功率（PD）：125W
直流电流增益（hFE）：10-75
结温范围（Tj）：-65℃至 %2B 150℃
动态特性
特征频率（fT）：3MHz
饱和压降（VCE (sat)）：
典型值≤1.0V
zui大值 1.8V
开关时间（ton/toff）：典型值≤2.5μs/1.8μs
三、TIP35C 的产品特性
高电流与中压处理能力
支持 25A 稳定电流和 100V 持续耐压，专为音频功率放大器、线性稳压器及电机驱动设计，可承受高脉冲负载。其 50A 峰值电流能力可驱动低至 2Ω 的负载，适用于需要高效能量转换的场景。
低饱和压降与宽增益范围
VCE (sat) 低至 1.0V，显著降低导通损耗，尤其适合对效率要求高的音频功放主电路；hFE 范围 10-75，分档标记便于jing确匹配互补管，确保电路稳定性。
全隔离式散热设计
TO-3PF 塑料封装内置绝缘层，热阻低至 1.0℃/W，配合陶瓷绝缘垫片和导热硅脂，可有效控制结温并实现电气隔离。其铜基板设计可确保连续工作 2000 小时温升 < 15℃。
宽温度与恶劣环境适应性
适应 - 65℃至 %2B 150℃极端环境，通过高温高湿及盐雾测试，满足工业级应用对稳定性的严苛要求。某实验室测试显示，连续满载工作 500 小时后性能衰减仅 1.5%。
四、TIP35C 的典型应用领域
音频功率放大器
作为主功率放大器件，支持 8Ω 负载下 100W 以上的输出功率，适用于家用音响、汽车功放及zhuan业音频设备。其低失真特性可确保高保真音质。
线性稳压器与电源调节
适用于大电流线性稳压器电路，配合散热片可实现 5A 以上的连续输出电流，尤其适合需要高精度电压调节的医疗设备和工业控制系统。
电机驱动与调速
可驱动高压步进电机、直流电机等负载，提供强劲的电流输出和稳定的转速控制，尤其适合电动餐桌调速器、工业自动化设备等需要频繁启停的场景。
特种电源与高压设备
支持 160V 脉冲电压，可用于高压测试设备、X 射线机等需要高可靠性的特种电源电路，确保长期稳定运行。
五、封装与引脚定义
封装形式：TO-3PF
引脚排列：
左：基极（B）
中：集电极（C）
右：发射极（E）
尺寸规格：
外壳直径：约 25mm（与 TO-3 兼容）
引脚间距：5.08mm（标准 DIP 间距）
绝缘层厚度：0.3mm（确保电气隔离）
