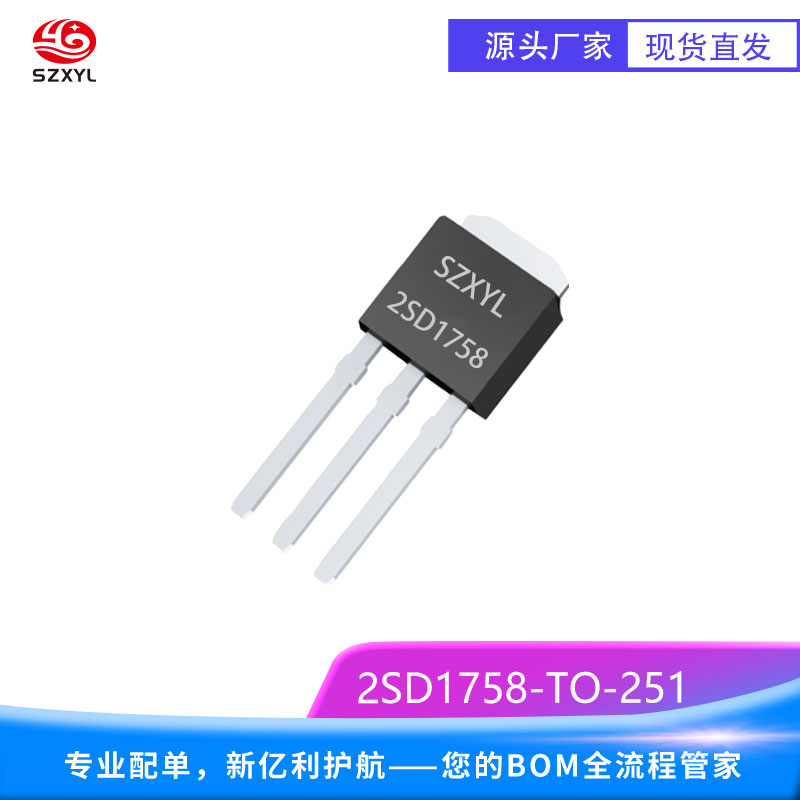

2SD1758 TO-251 产品描述
2SD1758he心参数
2SD1758 是一款专为低压大电流开关与线性放大设计的NPN 型功率晶体管
电压与电流能力：
集电极 - 发射极电压达32V，适用于低压场景；集电极电流（IC）zui大2A（连续），峰值4A，可满足消费电子、汽车辅助电路等领域需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）为1W（TO-251）；无散热片时功率耗散需限制在0.5W以内
直流电流增益（hFE）：
在 IC=0.5A、VCE=2V 条件下，hFE 范围根据后缀分为三档：
P 档：82~180（典型值 130）
Q 档：120~270（典型值 195）
R 档：180~390（典型值 285）
覆盖广泛应用需求。例如，驱动 2A 负载需基极电流5.1~24.4mA，建议搭配图腾柱驱动电路以降低驱动损耗。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为0.8V，比传统三极管降低约 20%，有效减少导通损耗。
开关速度：
特征频率（fT）达100MHz，支持高频开关应用，适用于音频放大器、电机驱动等场景。开关时间 < 3μs，响应速度优于同类产品。
结构设计：
采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。TO-251 封装尺寸为6.50mm?5.50mm?2.30mm，引脚间距2.54mm，引脚顺序为基极（B）、集电极（C）、发射极（E）。
2SD1758产品特性
低饱和压降与高效能
0.8V 的典型饱和压降在 2A 负载下功耗仅 1.6W，比传统晶体管节省约 15% 能量。适用于电池供电设备及高效电源管理电路。
高增益与宽电流范围
hFE 分档设计（82~390）覆盖广泛应用需求：低增益档（P 档）适合高电流驱动，高增益档（R 档）可简化前级驱动设计。
宽温适应性与高可靠性
-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
抗浪涌能力与保护设计
采用抗雪崩设计，可承受感性负载产生的电压尖峰。在电机驱动电路中需外部配置续流二极管（如 1N4007），抑制反向电动势，保护晶体管免受损坏。
紧凑封装与通孔安装
TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。
2SD1758典型应用
消费电子设备：在智能音箱中作为 12V 电源管理开关，输出 2A 稳定电流，纹波抑制比达 45dB，支持低功耗待机模式。
汽车辅助电路：在 12V 车载系统中驱动车窗升降器电机，峰值电流 4A 可满足短时高负载需求，寿命达 5 万次以上。
工业自动化：在 PLC 控制电路中作为信号放大管，将 5V 逻辑信号放大至 24V 驱动电磁阀，响应时间 < 2.5μs。
低压电源管理：在 5V 输入电压下，作为线性稳压器输出 3.3V/2A 稳定电压，效率达 85%，适用于嵌入式系统供电。
音频放大器：在 8V 便携式音响系统中作为功率放大管，输出 5W 音频信号，总谐波失真（THD）<0.2%。
