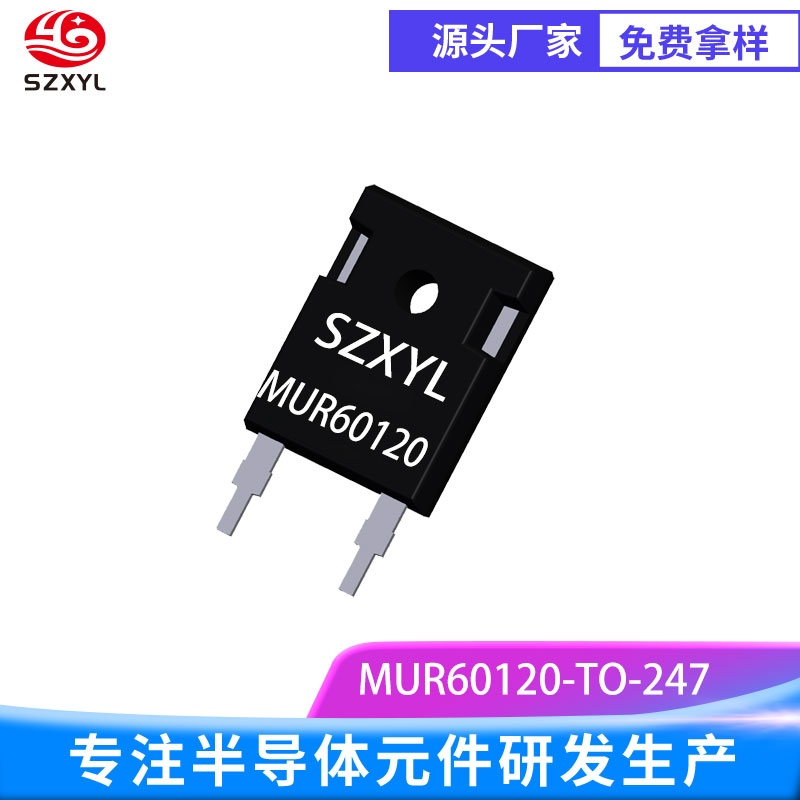

MUR60120 TO-247-2L
一、MUR60120 TO-247-2Ld的he心参数与封装设计
型号与封装：MUR60120 TO-247-2L 是一款60A/1200V 共阴双管超快恢复二极管（UFRD），采用TO-247-2L 全塑封直插式封装，专为高压高频整流及续流电路优化。其内部集成两个独立的快恢复二极管，共用阴极引脚，适用于光伏逆变器、高压储能系统、充电桩模块及工业驱动电路，支持超短反向恢复时间（35ns~75ns）与低导通损耗，满足大功率场景下的可靠性需求。
MUR60120 TO-247-2L的关键参数
电压规格：
反向重复峰值电压（VRRM）：1200V。
正向压降（VF）：
典型值：3.0V。
温度特性：VF 随结温升高而降低，需通过散热设计控制温升对损耗的影响。
电流规格：
平均正向整流电流（Io）：60A。
正向浪涌电流（Ifsm）：600A。
反向恢复特性：
反向恢复时间（Trr）：75ns。
反向恢复电荷（Qrr）：≤200nC。
热特性：
结温（Tj）：-55℃~%2B175℃。
热阻（RθJC）：≤1.5℃/W
结到环境热阻（RθJA）：无散热器时约 20℃/W。
性能指标：
功率耗散（PD）：约 78W。
反向漏电流（Ir）：≤10μA。
结电容（Cj）：≤330pF。
二、封装结构与散热优化
TO-247-2L 封装特性：
引脚定义：三引脚分别为阳极 A1、公共阴极 K和阳极 A2，金属散热片与阴极相连，支持直接安装至散热器。
尺寸与兼容性：
总长度约 21.30mm，加引脚后总长 42.1mm，宽度16.3mm，高度5.3mm，引脚间距为 11.1mm，兼容标准 TO-247 散热器安装。
散热片设计：大面积金属底座直接焊接至封装底部，增强散热能力。
工艺优势：
塑料外壳：符合 UL 94V-0 阻燃标准，确保高电压下的绝缘安全。
引线框架：采用无氧铜材质，降低导通电阻，提升载流能力。
散热设计要点：
典型an例：在 1200V 电压、60A 电流下，功耗约为 60A?1.3V=78W，需搭配面积≥100cm? 的铝制散热片或强制风冷。
导热材料选择：使用导热硅脂或导热垫片增强封装与散热器接触，可降低结温 10%-20%。
降额曲线：环境温度超过 25℃时，Io 按每 10℃约 5% 降额。
三、技术特性与he心优势
高压高频性能优化：
超短恢复时间（Trr=75ns）：
显著降低硬开关拓扑中的反向恢复损耗，提升系统效率。
软恢复特性（Qrr/Qc<0.5）可减少电压尖峰与 EMI 噪声，简化吸收电路设计。
低结电容（Cj≤330pF）：
降低高频下的容性损耗，适合 20kHz~100kHz 开关频率场景。
共阴双管设计：
电路简化：两个独立二极管共享阴极，可直接替代传统桥式整流器，减少 PCB 空间占用与焊点数量。
灵活性：支持半桥 / 全桥整流、双向功率流及冗余设计。
四、MUR60120 TO-247-2L的典型应用场景
高压工业电源与逆变器：
光伏逆变器
储能 PCS
新能源汽车与充电桩：
车载 OBC（车载充电器）
高压电机控制器
消费电子与大功率适配器：
服务器电源
200W 以上笔记本适配器
特殊功能扩展：
焊接设备
医疗设备
