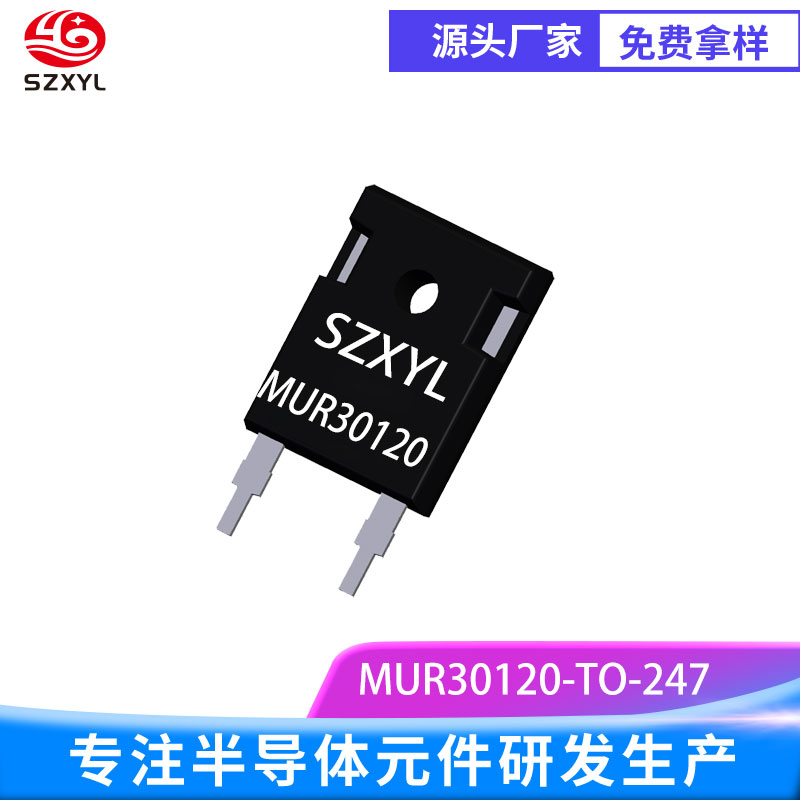

MUR30120 TO-247-2L
MUR30120 TO-247-2Lhe心参数与电气特性
反向重复电压（Vrrm）：1200V
平均正向电流（Io）：30A
正向浪涌电流（Ifsm）：600A
反向恢复时间（Trr）：典型值 ≤75ns
正向压降（Vf）：
≤2.2V @ 15A
≤3.2V @ 30A
反向漏电流（Ir）：
≤ 10μA @ 1200V
≤ 1mA @ 1200V
工作与存储温度：-55?C 至 %2B175?C
宽温域适应性，满足汽车电子、工业控制及户外能源设备的严苛环境需求。
MUR30120 TO-247-2L的封装特性（TO-247-2L）
双引脚全塑隔离封装：
采用半包封大功率引线框架设计，引脚区包含一对真引脚和一对假引脚，形成标准双引脚结构，兼容通用 PCB 设计，支持自动插件工艺，适用于大规模生产。
散热优化设计：
铜质散热片与引脚直接接触，提升散热效率；结到壳热阻典型值 0.44?C/W。
建议搭配铝制散热器，自然冷却时可支持约 300W 功耗，强制风冷时功率密度显著提升。
机械参数：
封装尺寸：15.94mm（宽）?20.95mm（长）?5.02mm（高），引脚间距 5.56mm；
重量：约 3.5g；
阻燃ren证：UL 94V-0 等级，符合国际安全标准。
绝缘与安装：
全塑封装无需额外绝缘垫即可直接安装至散热器，简化设计流程；安装孔位于散热片中心，支持螺丝固定与标准散热器兼容。
MUR30120 TO-247-2L的技术优势与he心价值
高压高频整流能力：
Trr ≤75ns 的设计显著降低开关损耗，尤其适用于光伏逆变器的 Boost 升压电路及储能变流器（PCS）的 DC/DC 转换环节，相比传统整流器件能效提升显著。
玻璃钝化芯片工艺（GPP）减少反向恢复电流尖峰，抑制 EMI 干扰，可简化缓冲电路设计，降低系统成本。
高可靠性与浪涌耐受：
双芯片并联结构分散电流密度，提升长期运行稳定性；硅基材料与共阴极设计支持大电流整流与续流功能，可承受电网波动、负载突变等极端工况。
Ifsm=600A 的浪涌耐受能力可有效应对启动浪涌和短路故障，适用于充电桩、电焊机等冲击性负载。
宽温域与散热优化：
工作温度范围覆盖 - 55~%2B175?C，满足极地低温与热带高温环境需求；
TO-247-2L 封装的大面积铜基板与引脚提供高效散热路径，RθJC 低至 0.44?C/W，可在高功率密度下保持结温可控。
MUR30120 TO-247-2L的典型应用场景
可再生能源系统：
光伏逆变器的 Boost 升压与输出整流环节，适配 600-800V 直流母线；
储能变流器（PCS）的 DC/DC 转换与续流电路，支持高频开关与宽温域运行。
电动汽车与充电桩：
车载充电机（OBC）的 AC/DC 整流与 DC/DC 升压，支持 400V 平台；
直流充电桩的输出整流与续流（如 30kW 充电桩），满足中小功率场景的可靠性要求。
工业电源与驱动：
UPS 电源、工业焊机的高压整流电路，抑制反向电动势并保护 IGBT 等功率器件；
电机驱动系统的续流与箝位，提升系统稳定性与效率。
特种电源与设备：
航空航天电源、雷达发射机的高压整流与滤波，适应极端温度与振动环境；
脉冲功率系统的快速开关与浪涌保护。
