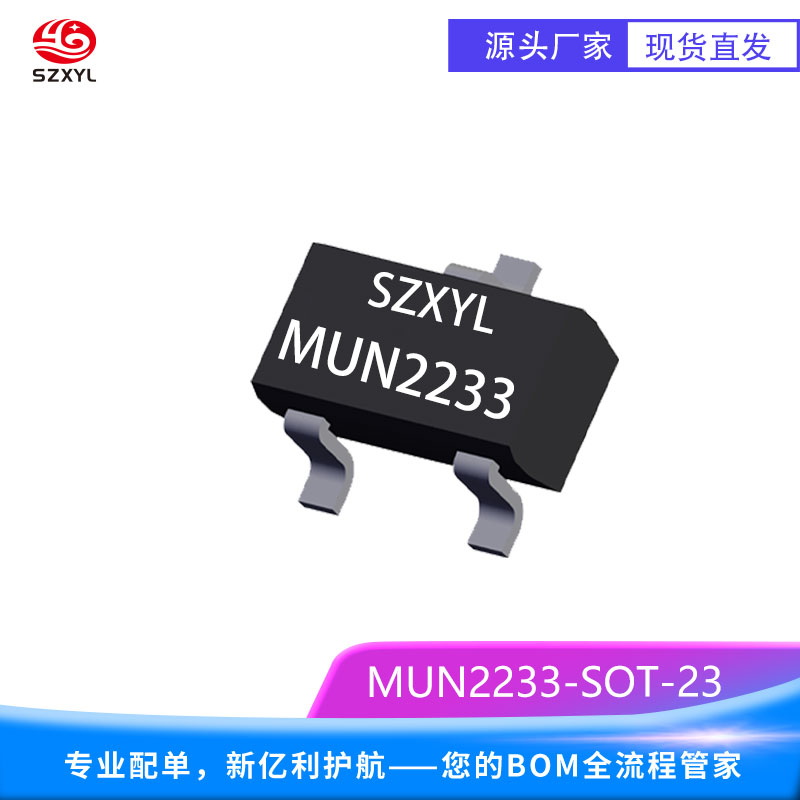

MUN2233 是一款集成基极偏置电阻网络的 NPN 型双极晶体管，采用 SOT-23-3 封装（尺寸约为 2.9mm?1.6mm?1.1mm），具备优异的电气性能和稳定性。该器件内置基极串联电阻（R1=4.7kΩ）和基极 - 发射极电阻（R2=47kΩ），可直接与逻辑信号接口，显著简化电路设计复杂度。其集电极电流（Ic）可达 100mA，集电极 - 发射极电压（VCEO）为 50V，适用于中小功率开关、放大及信号调理等场景，广泛应用于消费电子、工业控制及通信设备等领域。
-
高集成度与简化设计
内置 4.7kΩ 基极串联电阻和 47kΩ 基极 - 发射极电阻网络，无需外部偏置电路即可直接驱动逻辑信号，显著减少元件数量和
PCB 空间占用。典型直流电流增益（hFE）zui小值为 80，满足多数低功耗放大需求。
-
宽工作范围与可靠性
-
集电极 - 发射极电压（VCEO）：50V
-
集电极电流（Ic）：100mA（连续）
-
工作温度范围：-55℃至 %2B 150℃，适应极端环境下的长期运行。
-
采用先进半导体工艺，集电极 - 发射极饱和电压（VCE (sat)）低至 0.25V，确保高效信号传输。
-
环保与安全ren证
产品符合 RoHS 标准，确保生产和使用过程中不含有害物质（如铅、汞、镉等），满足欧盟及quan球环保法规要求。
-
消费电子：手机、平板电脑的电源管理电路、背光控制及信号切换。
-
工业控制：PLC 输入输出模块、电机驱动电路、温度监测设备的信号放大与隔离。
-
通信设备：基站射频模块、光纤通信接口的信号调理与电平转换。
-
办公设备：打印机、扫描仪的驱动电路及逻辑控制。
-
封装形式：SOT-23-3（3 引脚）
-
引脚功能：
-
引脚 1（基极 B）：控制信号输入。
-
引脚 2（发射极 E）：接地或低电平参考。
-
引脚 3（集电极 C）：输出信号或负载连接。
-
引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（B-E-C 顺序）。
-
焊接工艺：建议采用回流焊，焊接温度控制在 260℃以内，避免元件过热损坏。
-
存储条件：干燥环境（湿度≤60%），避免直接暴露于高温或腐蚀性气体中。
-
电路设计：使用前需确认电路参数，确保不超过元件的zui大额定值（如 VCEO、Ic）。
MUN2233 凭借其高集成度、低饱和电压和可靠性能，成为中小功率电子电路的理想选择
