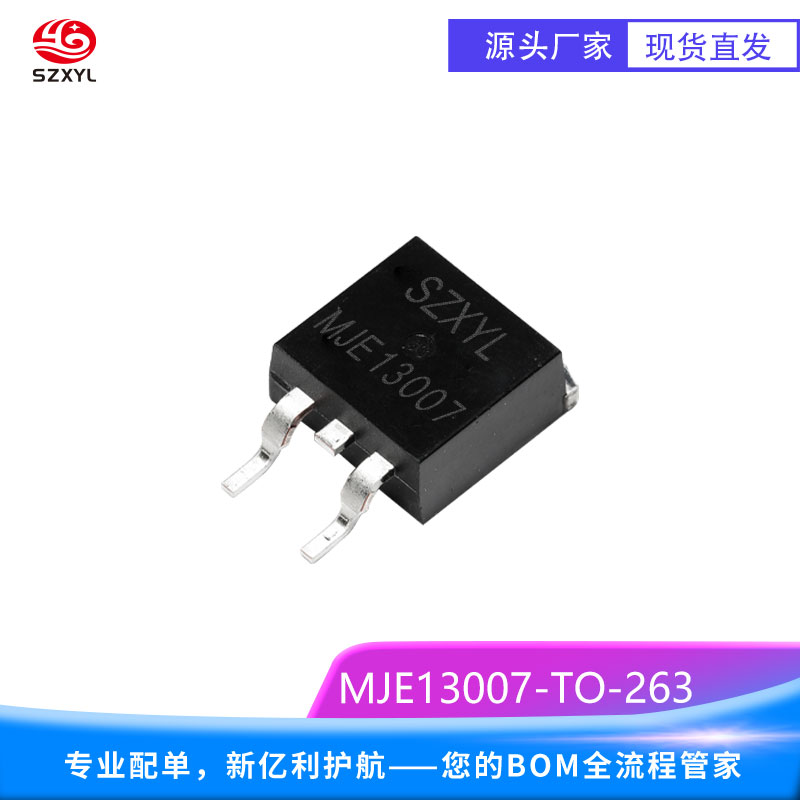

MJE13007 TO-263 NPN高压开关晶体管
MJE13007he心参数
电压与电流能力：
集电极 - 发射极电压（VCEO）达 400V（zui小值），适用于 400V 以下高压电路；集电极电流（IC）zui大 8A（连续），峰值电流 16A，满足大功率开关电源、电机驱动等高压开关需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）为 85W（TO-263）；无散热片时功率耗散需限制在 1.8W 以内（基于结到环境热阻 RθJA=70℃/W）。
直流电流增益（hFE）：
在 IC=2A、VCE=5V 条件下，hFE zui小值为 10，典型值 15-40，分为多个等级（如 Q 级 20-40），可稳定实现高压开关控制。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为 1.0V，典型值 0.7V（@IC=2A），比传统功率晶体管降低约 30%，显著减少导通损耗。
工作温度：
-65℃至 %2B 150℃宽温范围，适应工业环境及消费电子应用。
结构设计：
采用三重扩散平面工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准。
MJE13007产品特性
超高电压开关能力
VCEO 达 400V，特别适合 400V 以下高压开关应用，如大功率开关电源、反激式变压器驱动。集电极电流 8A（连续）、16A（峰值），支持直接驱动高压变压器初级绕组，满足高频开关需求。其电流增益（hFE 典型值 15-40）可有效降低前级驱动电路复杂度，简化设计。
极低饱和压降与高效散热
VCE (sat) 典型值仅 0.7V（@2A），在大电流导通时功耗显著降低。例如，在 24V/4A 电源中可减少约 36W 功耗，提升系统效率。TO-263 封装集成大面积铜质散热焊盘，热阻 RθJC=3.53℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-92 提升 70%。
高可靠性与宽温适应性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-65℃至 %2B 150℃工作温度范围，可适应极端工业环境及消费电子设备中的温度波动。
快速开关特性
开关时间（ton=0.6μs，toff=3.0μs）显著优于传统功率晶体管，特别适合高频开关应用，如 50kHz 以上的开关电源、电机控制模块。
MJE13007典型应用
大功率开关电源：在反激式、正激式拓扑中作为主开关管，输出功率可达 200W，适用于工业设备电源、服务器电源。
电机驱动模块：作为高压直流电机的低侧开关，通过 PWM 控制实现速度调节，尤其适合 400V 以下供电的自动化设备。
逆变器与 UPS：用于 DC/AC 转换电路，将电池直流电压转换为交流电压，支持正弦波输出，适用于应急电源系统。
电子镇流器：作为半桥或全桥拓扑的开关管，驱动大功率荧光灯或 LED 照明系统，支持 120V/230V 交流输入，效率高达 90% 以上。
