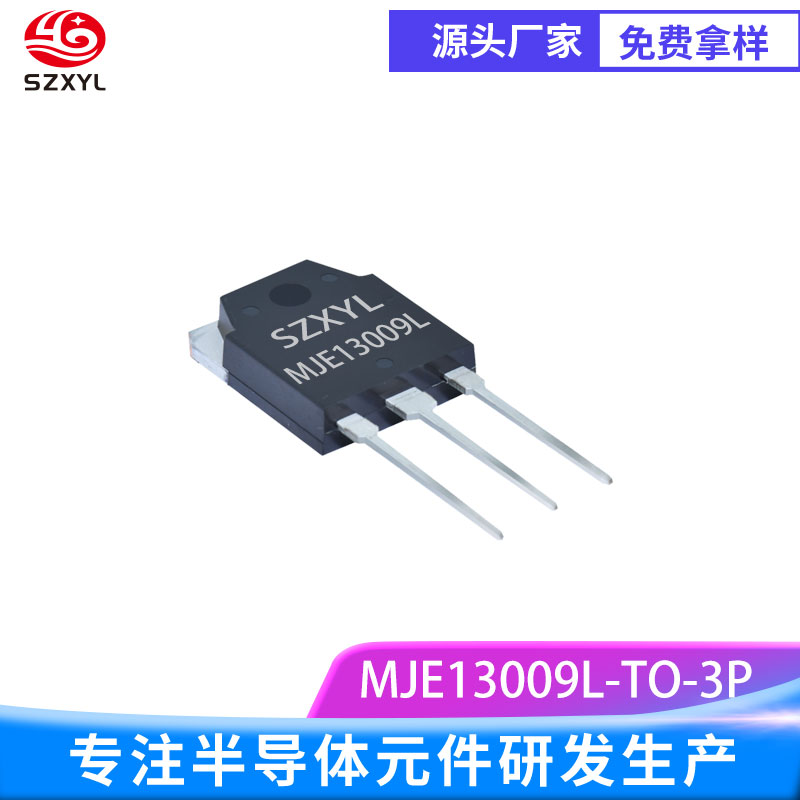

MJE13009L TO-3PF
一、MJE13009L 的产品概述
MJE13009L 是一款采用 TO-3PF 全隔离式塑料封装的硅基 NPN 型高压高速功率晶体管，专为高电压、大电流开关应用设计，尤其适用于需要快速开关响应和高可靠性的工业级电路。
二、he心参数
极限参数
集电极 - 发射极电压（V (BR) CEO）：400V，脉冲电压可达 700V
集电极电流（IC）：12A，脉冲电流可达 24A
耗散功率（PD）：80W
直流电流增益（hFE）：10-40
结温范围（Tj）：-55℃至 %2B 150℃
动态特性
特征频率（fT）：4MHz
饱和压降（VCE (sat)）：
典型值≤0.6V
zui大值 1.2V
开关时间（ton/toff）：典型值≤1.1μs/0.7μs
三、MJE13009L 的产品特性
高压与高电流处理能力
支持 400V 持续耐压和 12A 稳定电流，专为开关电源、逆变器及电机驱动设计，可承受高脉冲负载。其 24A 峰值电流能力可驱动低至 2Ω 的负载，适用于需要高效能量转换的场景。
低饱和压降与宽电流增益
VCE (sat) 低至 0.6V，显著降低导通损耗，尤其适合对效率要求高的开关电源主电路；hFE 范围 10-40，分档标记便于jing确匹配互补管，确保电路稳定性。
全隔离式散热设计
TO-3PF 塑料封装内置绝缘层，热阻低至 1.55℃/W，配合陶瓷绝缘垫片和导热硅脂，可有效控制结温并实现电气隔离。其铜基板设计可确保连续工作 2000 小时温升 < 15℃。
宽温度与恶劣环境适应性
适应 - 55℃至 %2B 150℃极端环境，通过高温高湿及盐雾测试，满足工业级应用对稳定性的严苛要求。某实验室测试显示，连续满载工作 500 小时后性能衰减仅 1.2%。
四、MJE13009L 的典型应用领域
工业开关电源
作为主开关器件，支持宽输入电压范围，确保稳定的电压转换效率，适用于通信电源、医疗设备电源等。其 80W 功耗能力可轻松应对 200W 级并联设计。
逆变器与电机驱动
适用于高压步进电机、伺服电机的驱动电路，提供强劲的电流输出和快速响应，尤其适合需要频繁启停的工业自动化场景。其 24A 峰值电流可轻松驱动低阻抗负载。
高频开关电路
凭借 4MHz 特征频率和≤1.1μs 开关时间，可用于高频逆变器、电子镇流器等需要快速切换的电路，降低开关损耗并提升系统效率。
特种电源与高压设备
支持 700V 脉冲电压，可用于高压测试设备、X 射线机等需要高可靠性的特种电源电路，确保长期稳定运行。
五、封装与引脚定义
封装形式：TO-3PF
引脚排列：
左：基极（B）
中：集电极（C）
右：发射极（E）
尺寸规格：
外壳直径：约 25mm（与 TO-3P 兼容）
引脚间距：5.08mm（标准 DIP 间距）
绝缘层厚度：0.3mm（确保电气隔离）
