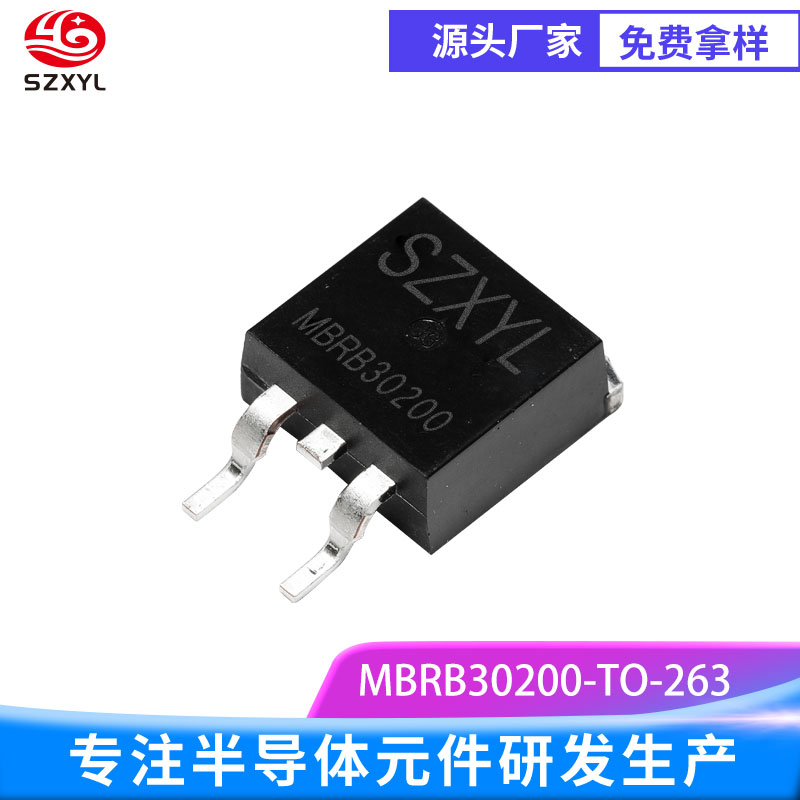

MBRB30200 TO-263 肖特基势垒二极管产品详细描述
一、he心电气参数与性能特性
MBRB30200 TO-263 是一款专为高压高频场景设计的双共阴极肖特基势垒二极管，采用紧凑的TO-263（D2PAK）表面贴装封装，其he心参数与特性如下：
反向重复峰值电压（VRRM）：200V，较 MBRB30150（150V）更适配 160-200V 母线电压系统，适用于工业高压电源、储能逆变器及汽车 OBC等场景。
正向平均电流（IF）：30A，单管持续电流 15A，支持大电流负载，典型应用于开关电源次级整流桥及储能系统的 DC/DC 转换器。
正向浪涌电流（IFSM）：200A至 250A，可承受电机启动、电源上电等瞬时过载冲击。
正向压降（VF）：典型值 0.85V至 0.92V，较传统快恢复二极管降低导通损耗约 30%，显著提升电源转换效率。
反向漏电流（IR）：≤100μA至 50μA，高温下漏电流控制在 1-5mA 以内，确保长期可靠性。
开关特性：反向恢复时间（trr）≤10ns，适合 150kHz 以下高频开关应用。
热性能：典型热阻2.0℃/W至 3.5℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。
二、封装设计与机械特性
TO-263封装的独特设计为 MBRB30200 赋予了以下优势：
散热优化
采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。建议 PCB 布局时在器件下方铺铜≥150mm?，并设计至少 6 个直径 1mm 的热过孔，可将结温降低 20-25℃。
引脚配置
3 引脚共阴极结构：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。引脚间距 5.08mm，兼容标准贴片焊盘，支持回流焊。
物理规格
封装尺寸：10.3mm（长）?9.4mm（宽）?4.0mm（高），体积较 TO-220 封装缩小 40%，节省 PCB 空间。引脚焊点长度 2.30mm，镀亮锡处理增强可焊性，引脚拉力≥3.5N，确保长期机械可靠性。
三、典型应用场景
工业设备
变频器的 DC 链路整流电路，200V 耐压可承受母线电压波动。
工业 PLC 的 DC/DC 转换器，低损耗设计可降低整机功耗 1-2W。
汽车电子
车载 OBC的同步整流电路，高温稳定性适应引擎舱环境。
汽车 LED 大灯驱动模块的续流二极管，200V 耐压可承受车载电源波动。
储能与新能源
储能系统的低压 DC/DC 转换器，双共阴极结构便于并联扩容。
光伏微逆变器的 MPPT 电路，快速开关特性减少能量损耗。
消费电子
笔记本电脑电源的次级整流桥，紧凑封装满足高密度 PCB 布局需求。
智能家电的电源模块，低 VF 特性可将转换效率提升 1-2%。
总结：MBRB30200 TO-263 凭借其高电压耐受性（200V）、低导通损耗和紧凑设计，成为中高压高频电子设备的理想选择。其优异的散热性能、宽温工作能力及严格的工艺控制，尤其适合对效率和稳定性要求苛刻的工业电源、汽车及储能应用。通过合理的 PCB 布局和散热设计，可充分发挥其性能优势，实现系统级的成本优化与可靠性提升。
