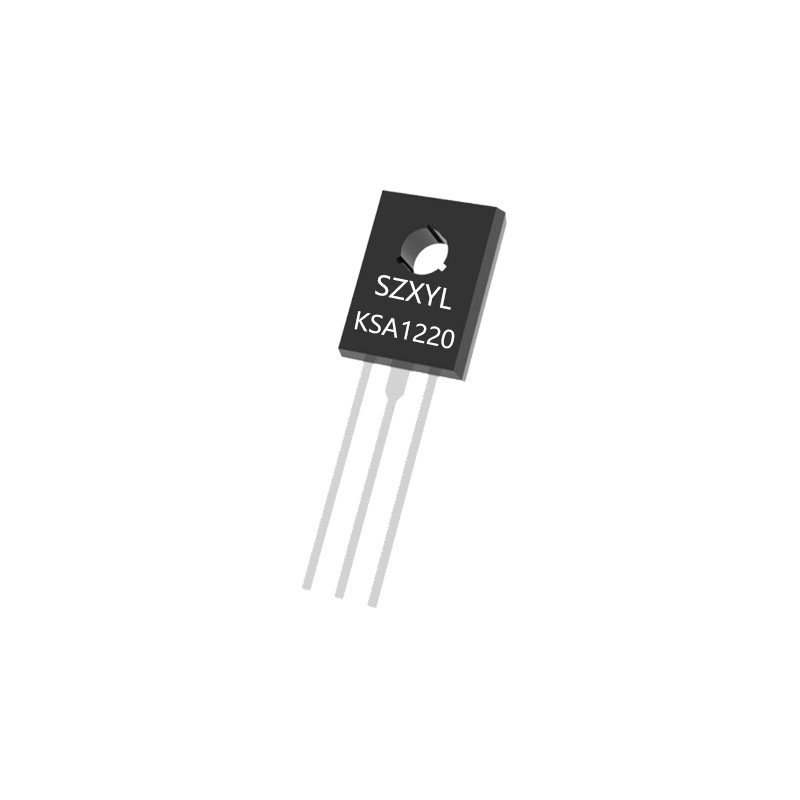

KSA1220 TO-126 是一款专为中小功率放大与驱动设计的 PNP 型外延硅功率晶体管，采用经典 TO-126 塑料封装，具备高电压、高增益及宽温域工作能力。
KSA1220 he心特性
中高压与高电流能力
集电极 - 发射极电压（VCEO）达 - 120V，可承受 1.2A 连续集电极电流（IC），功率耗散能力 20W（25?C 环境温度，需配合散热片），自然冷却下功率耗散为 1.3W。其发射极 - 基极电压（VEBO）-5V，兼容常规驱动电路设计，基极驱动电流典型值 50mA，建议串联 330Ω 限流电阻以保护输入级。
高增益与低饱和压降
直流电流增益（hFE）范围为 60-320，，在高电流下仍能保持稳定放大能力（hFE≥60@1A），适用于需要高增益的驱动电路。集电极 - 发射极饱和电压（VCE (sat)）典型值 0.7V（@1A），显著降低导通损耗。其反向恢复时间（trr）≤2μs，支持高频开关应用。
宽温域可靠性
结温范围为 - 55?C 至 %2B 150?C，通过优化的外延工艺提升高温稳定性，适用于工业控制、汽车电子等严苛环境。需注意该型号未内置阻尼二极管，设计时需外部并联续流二极管（如 1N4007）以抑制反电动势。
技术参数表
参数 数值 / 范围 单位
集电极 - 发射极电压 -120 V
集电极电流（连续） 1.2 A
功率耗散（25?C） 20（带散热片） W
直流电流增益（hFE） 60-320（分级） -
集电极饱和压降 ≤0.7（@1A） V
反向恢复时间 ≤2 μs
结到管壳热阻 62.5 ?C/W
结到环境热阻 83.4 ?C/W
工作温度范围 -55 至 %2B 150 ?C
封装类型 TO-126（SOT-32） -
KSA1220 封装与引脚
标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），兼容通孔安装设计。
尺寸参数：长 11.2mm? 宽 7.8mm? 高 2.9mm，引脚间距 2.54mm，适合高密度电路板布局。
热阻特性：结到管壳热阻（RθJC）约 62.5?C/W，结到环境热阻（RθJA）83.4?C/W（自然冷却），建议在连续高负载时配合铝制散热片（面积≥150mm?）使用。
KSA1220
典型应用
音频功率放大器
作为音频功率放大器的输出级，可驱动 4Ω 扬声器，失真度低于 0.05%。常与互补配对管 KSC2690-Y 配合使用，实现高保真音响系统设计。在经典电路中，其高增益特性可显著提升电容倍增电路的滤波效果。
线性稳压器与电源管理
与 LM317 等稳压器组合使用，可将输出电流提升至 1.2A，纹波电压低于 50mV，适用于 12-40V 宽输入电压的电源系统。其低饱和压降特性可有效降低线性稳压器的功耗。
工业控制与汽车电子
在工业 PLC 控制模块中，直接驱动 24V/1.2A 电磁阀等执行器；在汽车雨刮器电机驱动电路中，可承受汽车电源波动（12-16V）并提供稳定输出。其宽温域特性确保在 - 40?C 至 %2B 85?C 环境下可靠工作。
中压开关电路
用于 120V 中压开关电源的 DC-AC 转换，其快速开关能力（开关时间≤2μs）可实现高效的能量转换，适用于小型逆变器设计。
