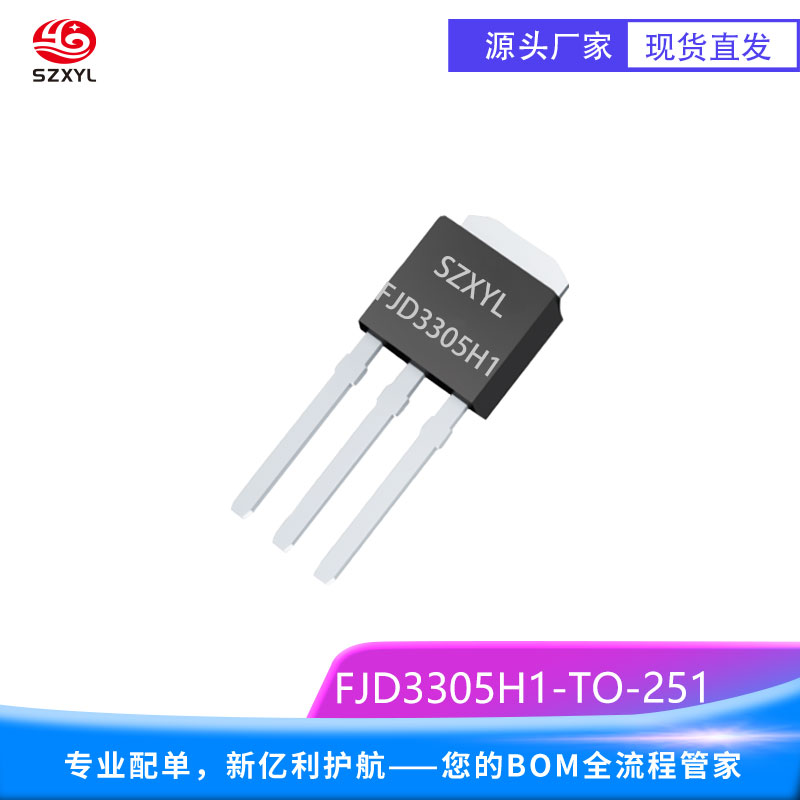

FJD3305H1 TO-251 NPN功率晶体管
FJD3305H1he心参数
FJD3305H1 是一款专为高压开关与率放大设计的NPN 型功率晶体管
电压与电流能力：
集电极 - 发射极电压达400V，适用于中小功率高压电路；集电极电流（IC）zui大4A，峰值8A，可满足高压电源、逆变器等场景需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）为30W；无散热片时功率耗散需限制在1.5W以内
直流电流增益（hFE）：
在 IC=2A、VCE=5V 条件下，hFE 范围为8~200，需前级驱动电路提供足够基极电流。例如，驱动 4A 负载需基极电流40~200mA，建议搭配图腾柱驱动电路以降低驱动损耗。
饱和压降：
集电极 - 发射极饱和电压为1.0V，比传统高压晶体管降低约 20%，有效减少导通损耗。
开关速度：
特征频率（fT）达4MHz，支持中低频开关应用，适用于高压脉冲电路、电子镇流器等场景。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及汽车电子设备中的温度波动。
结构设计：
采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。
FJD3305H1产品特性
高电压与宽安全工作区（ASO）
400V 击穿电压及宽安全工作区设计，可承受高压浪涌冲击。
快速开关与低损耗
平面扩散工艺实现 4MHz 特征频率，开关时间 < 2μs，适合中低频开关电源（如 LED 驱动器）应用，效率提升至 88% 以上。
宽温适应性与高可靠性
-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
抗浪涌能力与保护设计
采用抗雪崩设计，可承受感性负载产生的电压尖峰。在高压包驱动电路中需外部配置 RC 吸收电路，抑制反向电动势，保护晶体管免受损坏。
紧凑封装与通孔安装
TO-251 封装尺寸紧凑，金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。
FJD3305H1典型应用
高压开关电路：控制 400V 以下高压输出，例如在工业自动化设备中驱动电磁阀，通过 PWM 信号调节开度，功耗低至 0.5W，寿命达 5 万小时以上。
逆变器与电源管理：在 380V 输入电压下，作为逆变器的开关元件，输出 220V/50Hz 交流电，总谐波失真（THD）<0.5%。
工业控制电源：在 48V 输入电压下，作为线性稳压器输出 12V/4A 稳定电压，纹波抑制比达 60dB，适用于精密仪器供电。
汽车电子系统：在 24V 车载系统中，驱动高压喷油嘴或点火线圈，峰值电流 8A 可满足短时高负载需求。需外部配置保护二极管抑制反向电动势。
高压驱动电路：在高压包驱动电路中，作为开关元件控制 350V 以下高压输出，响应时间 < 2μs，需配置 RC 吸收电路抑制电压尖峰。
