一、CXT5401he心技术参数

1. 电气性能
   • 电压规格：
     • 集电极 - 发射极电压（VCEO）：150V
     • 集电极 - 基极电压（VCBO）：160V，发射极 - 基极电压（VEBO）：5.0V
   • 电流与功率：
     • 集电极连续电流（IC）：600mA，功率耗散（PD）：1.2W（TA=25℃）
     • 饱和压降（VCE (SAT)）：≤0.2V（@10mA IC, 1mA IB），低导通损耗适合高效电路设计
   • 增益特性：
     • 直流电流增益（hFE）：100-300（@VCE=5V, IC=10mA），覆盖中高增益需求
   • 频率特性：
     • 转换频率（fT）：300MHz（@VCE=10V, IC=10mA），支持高频信号处理
2. 封装与物理特性
   • 封装形式：SOT-89（TO-243AA），引脚排列为基极（B）、集电极（C）、发射极（E），与常规 SOT-89 封装引脚定义一致
   • 尺寸：4.5mm?2.5mm?1.5mm（典型值），适合高密度 PCB 布局
   • 材料与可靠性：
     • 塑料环氧树脂封装，符合 RoHS 标准，工作温度范围 - 65?C 至 %2B 150?C
     • 结壳热阻（RθJC）：104?C/W，需通过 PCB 敷铜或散热器优化散热

二、CXT5401应用领域

1. 高压放大电路：
   • 音频放大器驱动级、线性稳压器调整管，适用于 12V 至 24V 电源系统

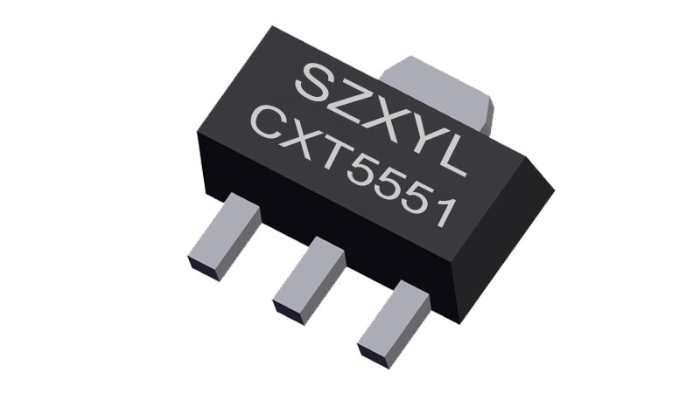

   • 与 PNP 型号（如 CXT5551）组成推挽电路，提升信号放大效率
2. 率开关控制：
   • 直流电机驱动、继电器控制，支持 150V 高压环境下的可靠切换
   • 工业设备中的高侧开关，配合微控制器实现逻辑电平驱动
3. 汽车与通信电子：
   • 车载电源管理、点火系统，符合汽车级环境要求
   • 电话线路接口电路，CXT5401E 型号专为通信应用优化（VCEO=220V）
4. 电源与 LED 驱动：
   • MOSFET 栅极驱动，将低电流信号转换为高负载能力输出
   • 高压 LED 驱动电路，支持 150V 输入下的恒流控制

三、产品优势

1. 高耐压能力：
   • 150V 集电极 - 发射极电压（VCEO），适用于工业控制、汽车电子等高压场景
   • 相比 BCX52（60V）和 BC859（45V），可直接替代需更高耐压的电路
2. 低饱和压降：
   • VCE (SAT)≤0.2V（@10mA），显著降低导通损耗，提升电池供电设备能效
3. 宽增益范围：
   • hFE 覆盖 100-300，无需额外放大级即可满足多数信号链需求
   • 支持分档选型
4. 高效散热设计：
   • SOT-89 封装底部散热焊盘优化热管理，配合 PCB 敷铜可降低结温
   • 结壳热阻 104?C/W，支持 1.2W 连续功率耗散

四、典型应用电路

1. 高压线性稳压器：
   • 作为调整管与基准电压源配合，实现 150V 输入下的稳定输出（如 - 12V 稳压）
   • 通过分压电阻反馈调整基极电流，动态响应负载变化
2. 电机驱动电路：
   • 作为高侧开关控制 12V 直流电机，基极接微控制器 PWM 信号，集电极连接电机正极
   • 反向并联续流二极管保护电路，防止关断时的电压尖峰
3. 音频功率放大器：
   • 与 CXT5551（PNP）组成推挽电路，驱动 8Ω 扬声器，输出功率可达 3W
   • 通过偏置电阻设置静态工作点，减少交越失真
   •
