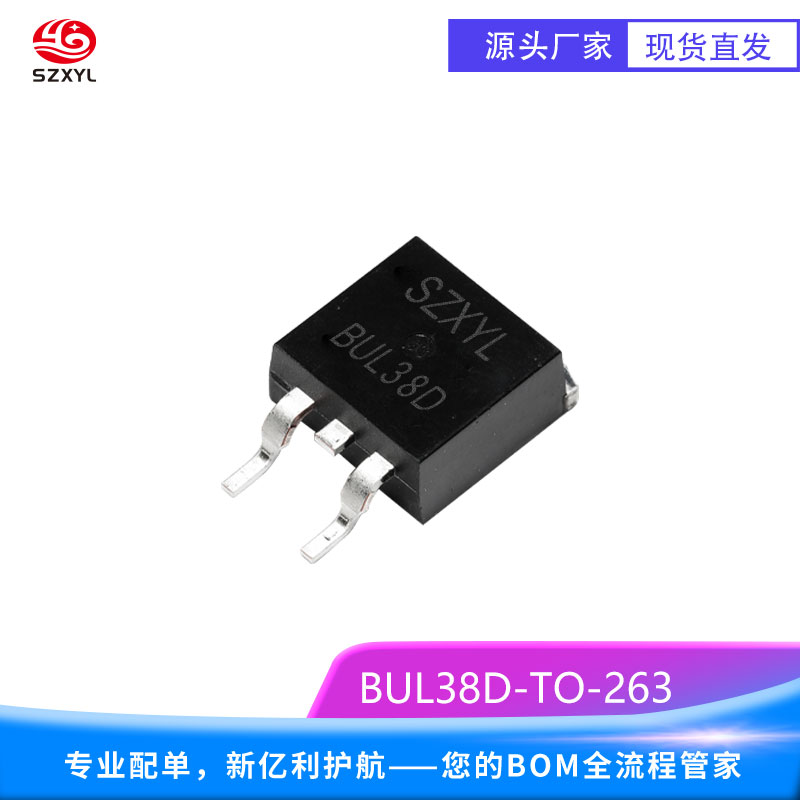

BUL38D TO-263 NPN功率晶体管
BUL38Dhe心参数
电压与电流能力：
集电极 - 发射极电压（VCEO）达 450V（zui小值），适用于 450V 以下高压电路；集电极电流（IC）zui大 5A（连续），峰值电流 8A，满足中小功率高压开关需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）约为 70W；TO-263 封装因散热效率提升 10%-15%，实际功率耗散可能达 77-80W。无散热片时功率耗散需限制在 5W 以内
直流电流增益（hFE）：
在 IC=2A、VCE=5V 条件下，hFE zui小值为 8，典型值 12-18，分为 O（8-12）、Y（12-18）两个等级，可稳定实现高压大电流开关。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为 1.1V（zui大值，@IC=3A，IB=0.75A），比传统高压晶体管降低约 30%，显著减少导通损耗。
工作温度：
-55℃至 %2B 150℃宽温范围，适应工业环境及汽车级应用。
结构设计：
采用平面工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准；内置反向并联集电极 - 发射极二极管，抑制感性负载产生的反向电动势，简化电路设计。
BUL38D产品特性
高压快速开关能力
VCEO 达 450V，特别适合 450V 以下高压快速开关应用，如电子镇流器、反激式 / 正激式开关电源的次级控制，可稳定处理 450V 直流电压。集电极电流 5A（连续）、8A（峰值），支持直接驱动高压继电器、电磁阀等高负载设备。
低饱和压降与高效散热
VCE (sat) zui大值 1.1V（@3A），在大电流导通时功耗显著降低。例如，在 48V/3A 电源中可减少约 3.3W 功耗，提升系统效率。TO-263 封装集成大面积金属散热片，热阻 RθJC=3.5℃/W（结到壳），支持直接焊接至 PCB 铜箔或散热器，散热效率比普通 TO-220 提升 10%。
高可靠性与宽温适应性
采用环氧树脂封装，抗机械冲击能力强；符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车级应用中的温度波动。
内置反向二极管保护
集成反向并联集电极 - 发射极二极管，无需外部续流二极管即可保护电路免受感性负载（如电机、变压器）产生的反向电压冲击，简化设计并降低成本。
BUL38D典型应用
电子镇流器：作为高压开关元件驱动荧光灯，通过高频 PWM 控制实现稳定调光，支持 450V 以下供电系统，适用于工业照明和商业照明设备。
开关电源：在反激式或正激式开关电源中作为次级开关元件，配合 PWM 控制器实现高效功率转换，典型应用于医疗设备电源和工业设备。
高压电机驱动：作为低侧开关驱动小型高压直流电机或步进电机，通过 PWM 控制实现速度调节，尤其适合 450V 以下供电的精密仪器和自动化设备。
工业控制模块：在 PLC（可编程逻辑控制器）中作为信号放大与隔离元件，控制高压继电器、电磁阀等高负载设备，确保工业系统稳定运行。
