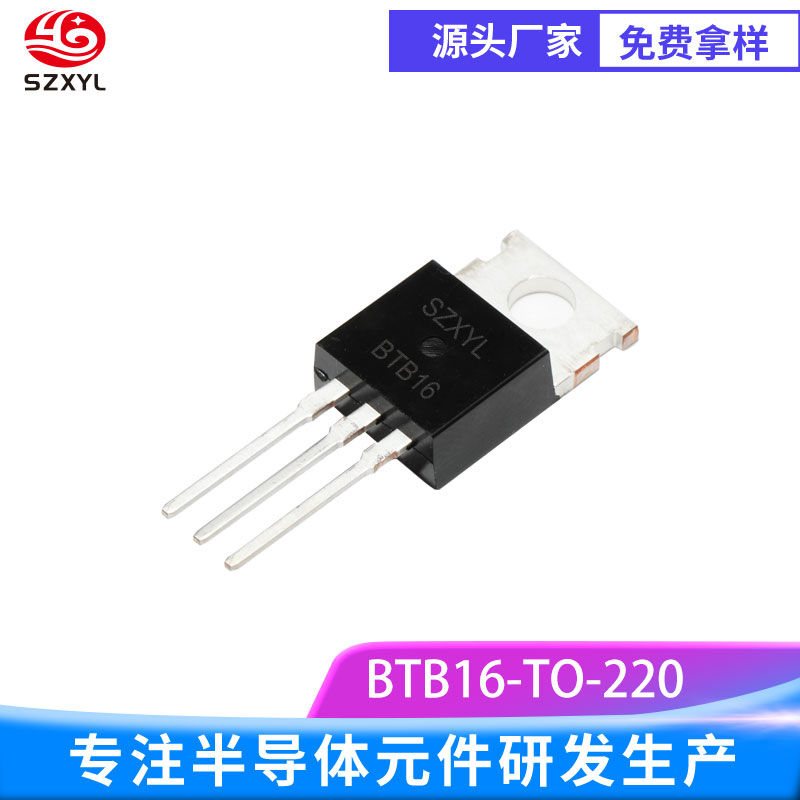

BTB16 TO-220
型号与封装：BTB16 TO-220 是一款 四象限触发双向可控硅（TRIAC），采用 TO-220B/AB 塑料封装。其设计用于 交流电路的开关控制与功率调节，可在正负半周双向导通，适用于调光、电机调速、加热器温控等场景。
BTB16 TO-220 的关键参数：
电压规格：
重复峰值断态电压（VDRM/VRRM）：600V或 800V。
非重复峰值电压（VRSM/VFSM）：800V或更高，可承受瞬时电压冲击。
电流规格：
zui大通态平均电流（IT (AV)）：16A，通态方均根电流（IT (RMS)）：16A。
浪涌电流（ITSM）：100A（50Hz）或 168A（60Hz），可承受短时过载。
触发特性：
触发电流（IGT）：不同象限触发电流不同，典型值为 I/II/III 象限 ≤25mA，IV 象限 ≤50mA。
维持电流（IH）：≤5mA。
热特性：
结温（Tj）：125℃。
热阻（RθJC）：典型值 ≤1.5℃/W。
性能指标：
通态压降（VTM）：≤1.55V，降低导通损耗，提升效率。
开关速度：支持高频触发，响应时间 ≤1μs，适用于相位控制电路。
噪声抑制：可通过外接 R-C 吸收电路抑制电压尖峰，避免误触发。
保护机制：
过流保护：内置限流特性，可承受短时浪涌电流。
过热保护：通过散热片设计和强制风冷防止结温超限。
安全工作区（SOA）：确保器件在电压 - 电流应力范围内可靠工作，避免二次击穿。
BTB16 TO-220 的封装与散热设计
TO-220 封装特性：
散热结构：金属散热片与 T2 极相连，可通过螺丝固定至散热器，显著降低结到环境的热阻。
散热建议：
安装优化：使用导热硅脂增强封装与散热器的接触，可降低结温 10%-20%。
无散热器限制：在室温 25℃ 且无外部散热片时，zui大允许功耗约为 2.78W。
BTB16 TO-220 的应用场景与解决方案
交流功率控制：
照明调光：通过相位控制调节灯泡亮度，支持白炽灯、卤素灯及部分 LED 驱动电路。
电机调速：三相或单相交流电机的软启动与速度调节。
加热器温控：电暖器、烤箱等设备的温度调节，通过控制导通周期实现功率调节。
工业自动化：
电磁阀驱动
电源开关
消费电子与家电：
智能家居设备
厨房电
特殊功能扩展：
过零触发设计：通过同步信号实现零电压开通，减少电磁干扰（EMI），适用于精密仪器供电。
脉冲触发优化：使用窄脉冲（μs 级）触发以降低栅极功耗，适合高频控制场景。
总结与优势
he心价值：
高功率密度：16A 持续电流与 600V/800V 耐压，满足大多数工业与消费电子的功率控制需求，替代传统机械继电器。
双向控制能力：四象限触发特性支持正负半周对称导通，简化交流电路设计，适用于复杂波形调节。
可靠性与易用性：内置过流保护与成熟的 TO-220 封装，支持即插即用，降低开发门槛；兼容标准驱动电路，可直接替换同类 TRIAC。
适用场景优先级：
高电压 / 大电流应用：工业电机驱动、电力电子变换器的开关模块。
需要 EMI 抑制的场景：医疗设备、通信基站的电源调节电路，需通过过零触发与吸收电路降低电磁干扰。
空间受限项目：TO-220 封装紧凑，适合小型化智能家居设备或便携式工具。
