BTB06 TO-220 的he心功能与技术特性

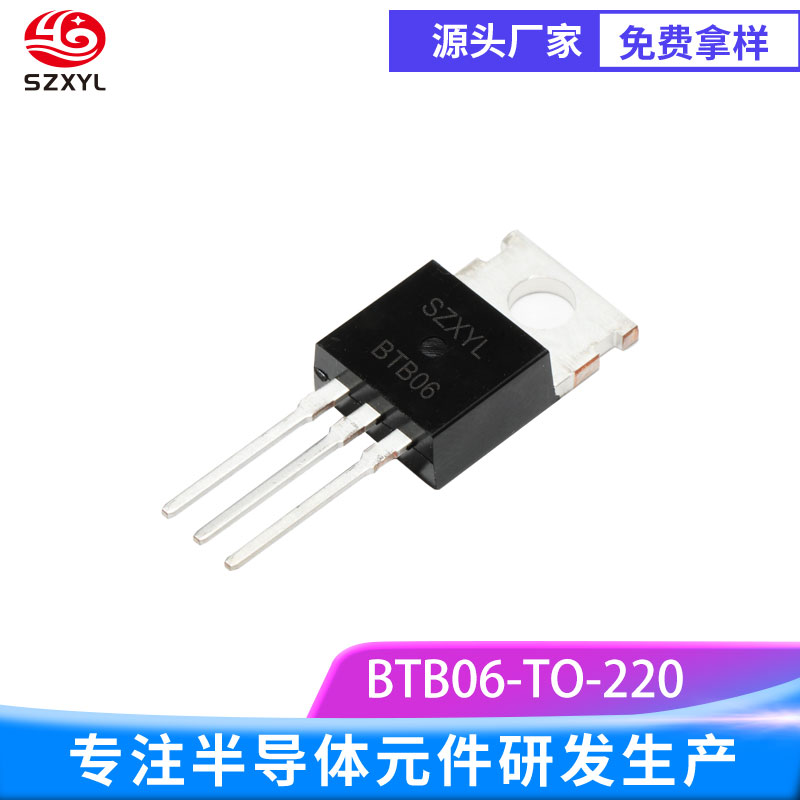

型号与封装：BTB06 TO-220 是一款 四象限触发双向可控硅（TRIAC），采用 TO-220AB 塑料封装。
其设计用于 中小功率交流电路的开关控制与功率调节，可在正负半周双向导通，适用于调光、电机调速、加热器温控等场景。
关键参数：
电压规格：
重复峰值断态电压（VDRM/VRRM）：主流型号为 600V或 800V。
非重复峰值电压（VRSM/VFSM）：600V 型号可达 800V，800V 型号可承受更高瞬时电压冲击。
电流规格：
zui大通态平均电流（IT (AV)）：6A，通态方均根电流（IT (RMS)）：6A。
浪涌电流（ITSM）：典型值 60A（50Hz） 或 120A（60Hz）可承受短时过载。
触发特性：
触发电流（IGT）：不同象限触发电流差异显著，典型值为 I/II/III 象限 ≤1.75mA或 ≤5mA，IV 象限 ≤50mA。
维持电流（IH）：≤25-45mA。
热特性：
结温（Tj）：125℃。
热阻（RθJC）：典型值 ≤1.5℃/W，结到环境热阻（RθJA）：无散热器时约 40℃/W~65℃/W。
性能指标：
通态压降（VTM）：≤1.55V，降低导通损耗，提升效率。
开关速度：支持高频触发，响应时间 ≤1μs，适用于相位控制电路。
噪声抑制：可通过外接 R-C 吸收电路抑制电压尖峰，避免误触发。部分型号支持 高换向能力（高 dv/dt 耐受），可减少或省略吸收电路。
保护机制：
过流保护：内置限流特性，可承受短时浪涌电流。
过热保护：通过散热片设计和强制风冷防止结温超限。
安全工作区（SOA）：确保器件在电压 - 电流应力范围内可靠工作，避免二次击穿。
BTB06 TO-220 的封装与散热设计
TO-220 封装特性：
散热结构：金属散热片与 T2 极相连，可通过螺丝固定至散热器，显著降低结到环境的热阻。
散热建议：
安装优化：使用导热硅脂增强封装与散热器的接触，可降低结温 10%-20%。
无散热器限制：在室温 25℃ 且无外部散热片时，zui大允许功耗约为 2.78W。
BTB06 TO-220 的应用场景与解决方案
中小功率交流控制：
LED 照明调光
微型电机调速
精密加热控制
消费电子与小家电：
智能家居设备
厨房电器
工业自动化辅助电路：
电磁阀驱动
电源开关与保护
BTB06 TO-220 的he心价值：
精准中小功率控制：6A 持续电流与 600V/800V 耐压，满足小型家电、消费电子与工业辅助电路的功率调节需求，替代传统机械继电器。
四象限触发与低功耗驱动：支持正负半周对称导通，且触发电流低至 1.75mA，可直接连接微控制器或逻辑电路，简化设计。
高性价比与灵活性：内置过流保护与成熟的 TO-220 封装，支持即插即用，降低开发门槛；兼容标准驱动电路，可直接替换同类 TRIAC。
适用场景优先级：
智能家居与小家电：LED 调光开关、电风扇调速器、电热水壶温控模块等，需 6A 以内电流的稳定控制。
工业自动化辅助电路：小型电磁阀驱动、配电箱旁路开关、精密仪器电源调节，需高 dv/dt 耐受与浪涌电流保护。
空间受限项目：TO-220 封装紧凑，适合小型化设备或高密度 PCB 布局。
