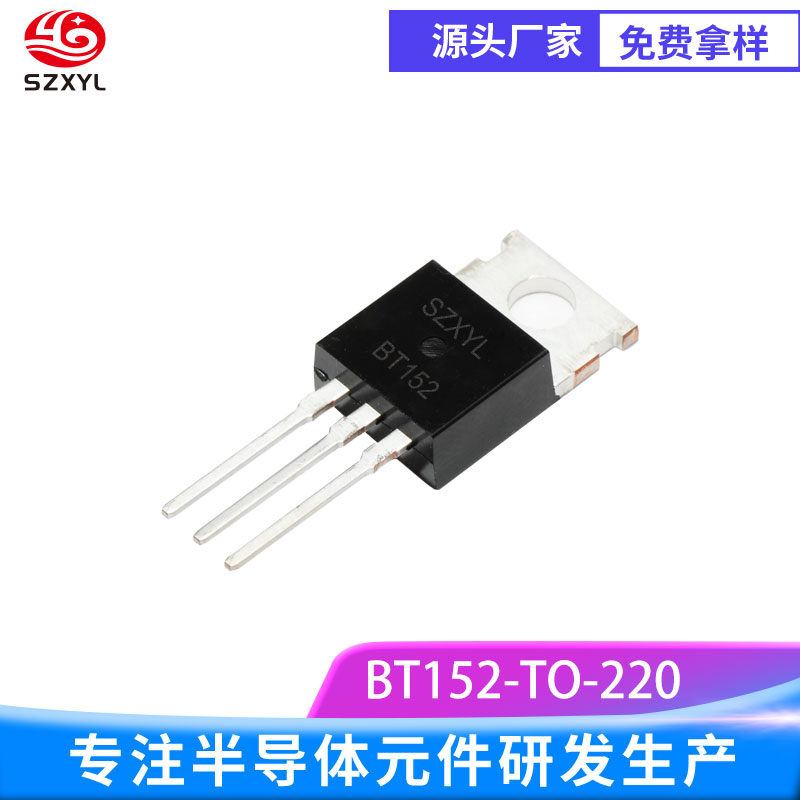

BT152 TO-220
BT152 TO-220的he心参数
通态电流（IT RMS）：20A
断态重复峰值电压（VDRM/VRRM）：600V
门极触发电流（IGT）：
典型范围：3-32mA
高灵敏度版本：≤15mA，支持直接与微控制器或光耦接口。
门极触发电压（VGT）：≤1.5V。
保持电流（IH）：35-60mA。
通态压降（VTM）：≤1.75V
浪涌电流（ITSM）：
标准值：200A
高压型号：220A或 250A，支持极端脉冲负载。
工作温度范围：-40?C 至 %2B 125?C
封装类型：
标准封装：TO-220AB
变体封装：TO-220F
BT152 TO-220功能与特性
单向导通与精准控制
BT152 TO-220 为三端单向可控硅（SCR），支持正向电压下的单方向导通，适用于整流、开关及相位控制场景。
20A 电流与宽电压兼容性
20A 通态电流：可直接驱动大功率负载，短时脉冲负载可承受 200A 浪涌电流，无需并联器件。
宽电压覆盖：
650V 标准型号：适配 220V/380V 工业电网及通用家电设备。
800V/1200V 高压型号：用于新能源设备或高压直流母线，提升系统可靠性。
触发灵活性与驱动优化
门极触发电流范围广：
标准型号：IGT=3-32mA，适用于工业环境或噪声干扰场景，减少误触发风险。
高灵敏度型号：IGT=15mA，可直接连接微控制器或光耦，简化控制电路设计。
低触发电压：≤1.5V 的触发阈值兼容低压逻辑信号，支持过零触发或相位角触发，实现精准功率调节。
高效散热与紧凑封装
散热建议：
持续高负载或环境温度＞50?C 时，建议使用铝制散热器或增加 PCB 铜箔厚度（≥2oz），降低热阻。
短时脉冲负载可依赖封装自身散热能力，但需确保浪涌电流不超过 ITSM。
宽温域与抗干扰性能
-40?C 至 %2B 125?C 工作范围：适应工业自动化、汽车引擎舱及户外设备等极端环境
高 dv/dt 耐受：典型值≥200V/μs，减少电网谐波或电磁干扰导致的误触发，适合复杂电磁环境
BT152 TO-220的典型应用场景
工业与家电控制
直流电机调速：通过相位角控制实现直流电机的无级变速，结合 PWM 信号优化动态响应。
加热设备功率调节：电炉、热水器、暖风机的温度控制，结合温控器实现 PID 闭环调节
AC-DC 整流电路：构建高功率开关电源的前级整流，提升转换效率并减少谐波干扰。
电力电子与能源管理
固态继电器（SSR）he心元件：替代电磁继电器，实现无触点控制与长寿命运行
过流 / 过压保护：与熔断器、TVS 二极管或 MOV配合，实现电路短路或浪涌保护
电池充电器控制：在铅酸 / 锂电池充电器中实现恒流 / 恒压充电阶段切换，确保安全高效充电。
汽车与新能源领域
车载电源管理：调节点烟器、逆变器或 DC-DC 转换器的输出功率，适应不同负载需求
高压直流母线控制：800V/1200V 型号用于新能源储能系统的能量流动控制，支持双向开关功能
商业与建筑自动化
应急电源切换：在 UPS 或备用电源系统中，作为静态开关元件快速切换主备电源
HVAC 系统控制：空调压缩机、通风设备的启停与功率调节，实现节能运行
