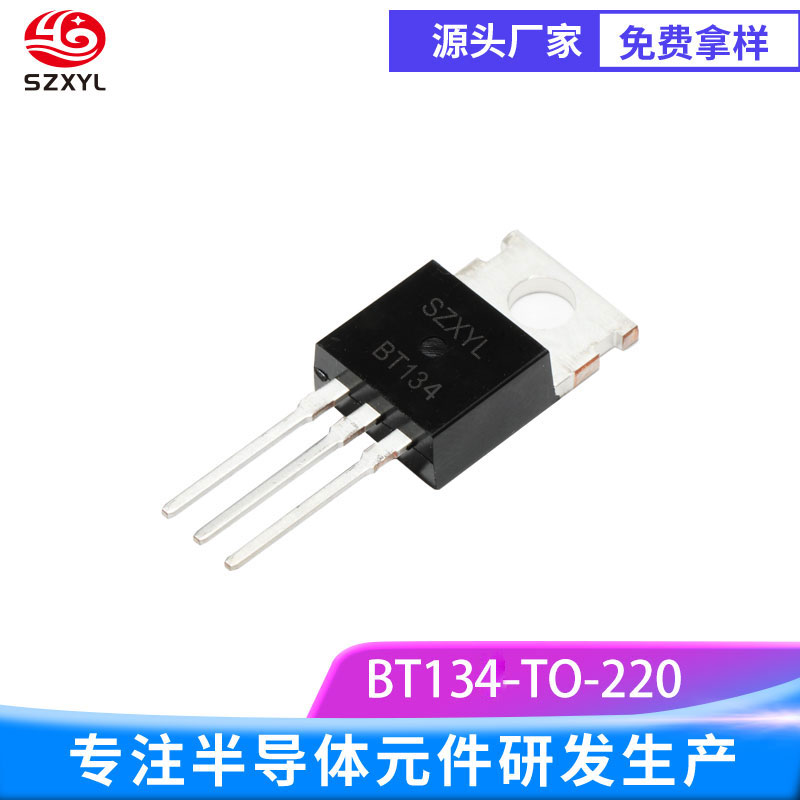

BT134 TO-220
BT134 TO-220的he心参数
通态电流（IT RMS）：
主流规格：4A
浪涌电流（ITSM）：35A
断态重复峰值电压（VDRM/VRRM）：
标准型号：600V、800V
门极触发电流（IGT）：
典型范围：5-50mA
四象限触发特性：I/II/III 象限触发电流≤5mA，IV 象限≤10mA，确保全波控制稳定性。
门极触发电压（VGT）：≤1.5V
保持电流（IH）：10-50mA
通态压降（VTM）：≤1.7V，低导通电阻设计降低功耗。
工作温度范围：
结温（TJ）：-40?C 至 %2B 125?C，存储温度扩展至 - 45?C~%2B150?C。
封装类型：
标准封装：TO-220AB
BT134 TO-220的功能与特性
双向导通与全波控制
BT134 TO-220为三端双向可控硅（TRIAC），支持正负电压下的双向导通
4A 电流与宽电压兼容性
4A 通态电流：可直接驱动中小功率负载，短时脉冲负载可承受 35A 浪涌电流，无需并联器件。
宽电压覆盖：
600V 标准型号：适配 220V/380V 工业电网及通用家电设备。
800V 高压型号：用于新能源设备或高压直流母线，提升系统可靠性。
高效散热与紧凑封装
TO-220AB 封装优势：
金属散热片与 PCB 铜箔或铝制散热器紧密接触，在 25?C 环境下可满足 4A 负载需求
封装尺寸紧凑，适用于空间受限的 PCB 布局。
散热建议：
持续高负载（＞3A）或环境温度＞50?C 时，建议使用铝制散热器或增加 PCB 铜箔厚度（≥2oz），降低热阻。
短时脉冲负载可依赖封装自身散热能力，但需确保浪涌电流不超过 ITSM。
宽温域与抗干扰性能
-40?C 至 %2B 125?C 工作范围：适应工业自动化、汽车引擎舱及户外设备等极端环境
高 dv/dt 耐受：典型值≥20V/μs，减少电网谐波或电磁干扰导致的误触发，适合复杂电磁环境
BT134 TO-220的典型应用场景
工业与家电控制
交流电机调速：通过相位角控制实现小型交流电机的无级变速，结合 PWM 信号优化动态响应。
灯光调节：LED 调光器、卤素灯或白炽灯的亮度控制，支持 0-100% 功率调节
温度控制：电炉、热水器、暖风机的温度调节，结合温控器实现 PID 闭环调节
电力电子与能源管理
固态继电器（SSR）he心元件：替代电磁继电器，实现无触点控制与长寿命运行
过流 / 过压保护：与熔断器、TVS 二极管或 MOV（压敏电阻）配合，实现电路短路或浪涌保护
电池充电器控制：在铅酸 / 锂电池充电器中实现恒流 / 恒压充电阶段切换，确保安全高效充电。
汽车与新能源领域
车载电源管理：调节点烟器、逆变器或 DC-DC 转换器的输出功率，适应不同负载需求
高压直流母线控制：800V 型号用于新能源储能系统的能量流动控制，支持双向开关功能。
智能家居与物联网
智能调光系统：结合 Wi-Fi 模块实现手机 APP 远程调光，支持传统可控硅调光与数字化控制无缝切换，
智能插座：通过微控制器实现定时开关、功率监测及过载保护，适配小家电及低功耗设备。
