BD435 TO-126 是一款专为中等功率线性与开关应用设计的高性能 NPN 双极结型晶体管（BJT），采用经典 TO-126 塑料封装，兼具高电流处理能力与可靠的热稳定性。
BD435he心特性
高电流与低饱和压降设计
采用外延平面工艺制造，集电极 - 发射极电压（VCEO）达 %2B 32V，可承受 4A 连续集电极电流（Ic），功率耗散能力 36W（25?C 环境温度，需配合散热片）。其直流电流增益（hFE）在不同工作点表现优异：在 VCE=5V、IC=10mA 时典型值 30，VCE=1V、IC=0.5A 时达 85，VCE=1V、IC=2A 时仍保持 40 以上。集电极 - 发射极饱和电压（VCE (sat)）仅 0.5V（@2A Ic, 0.2A Ib），有效降低导通损耗，适用于对能效要求较高的功率放大场景。
宽温域可靠性
结温范围为 - 65?C 至 %2B 150?C，通过优化的掺杂工艺提升高温稳定性，适用于汽车电子、工业控制等严苛环境。基极 - 发射极电压（VEBO）%2B5V，支持直接驱动小型信号源，无需额外电平转换电路。
高效热管理设计
TO-126 封装通过金属底座直接连接集电极引脚，提供低至 10?C/W 的结到管壳热阻（ΘJC）。在连续高负载应用中，建议搭配面积≥150mm? 的铝制散热片（如 25mm?23mm?16mm 规格），可将结到环境热阻（ΘJA）降低至 10?C/W 以下，确保结温不超过 150?C。

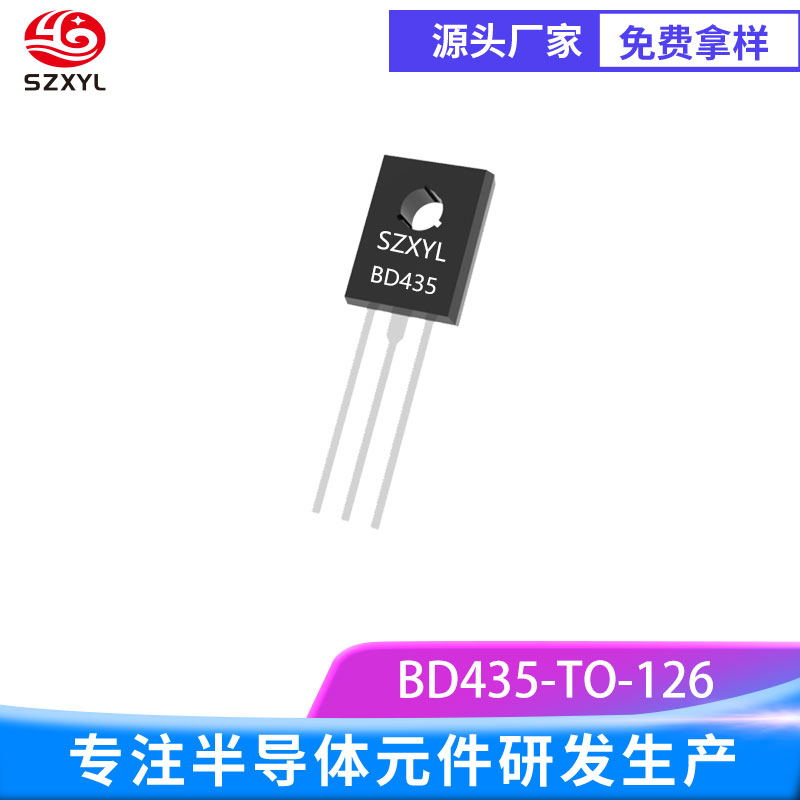

BD435封装与引脚
标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），与 BD436（PNP）形成互补对管。
尺寸参数：长 7.80mm? 宽 2.90mm? 高 11.05mm，通孔安装设计，适合高密度电路板布局。引脚间距 2.54mm，兼容标准插装工艺。
引脚特性：基极驱动电流典型值 20mA（@500mA Ic），建议串联 1kΩ 限流电阻以保护输入级。
BD435典型应用
汽车电子与音频放大
作为汽车无线电输出级的he心元件，其低失真特性（THD<0.5%）可确保高保真音质。与 BD436 配对组成乙类互补对称电路，广泛应用于 15-30W 音频放大器，尤其适合车载音响系统。
电机驱动系统
直接驱动 24V/4A 直流电机或步进电机，或与 BD436 组成 H 桥实现双向调速。在工业机械臂控制中，其快速开关特性（<1μs）可实现精准的位置控制。
电源管理模块
用于线性稳压器的调整管，或作为开关电源的振荡电路元件。
工业自动化
作为 PLC 输出模块的功率驱动元件，支持 4-20mA 电流环标准接口。其宽温度范围特性使其在 - 40?C 至 %2B 85?C 的工业环境中稳定运行，故障率低于 0.05%。
