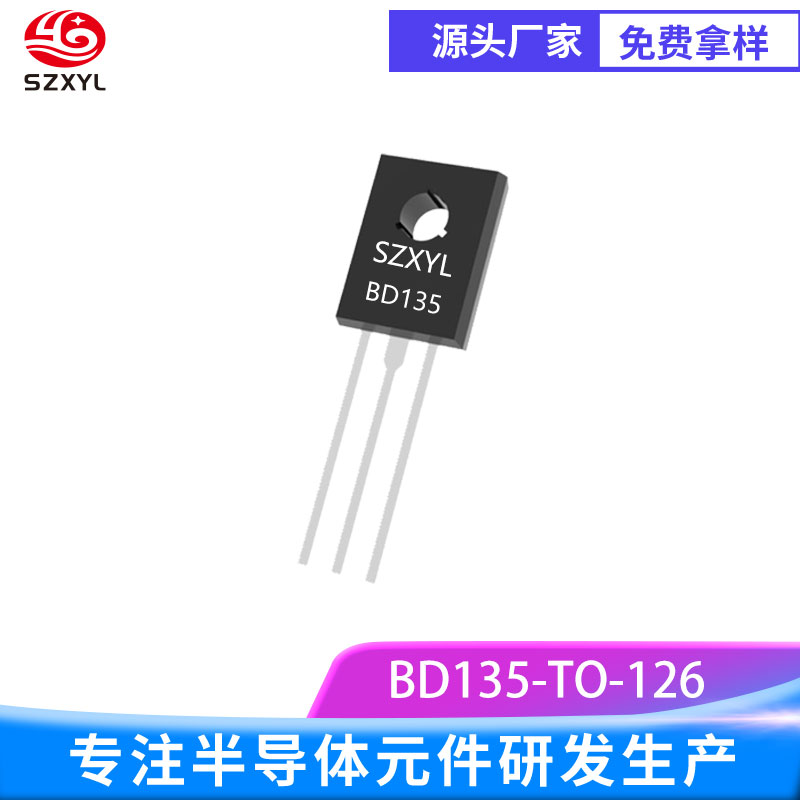

BD135 TO-126 是一款专为中小功率放大与驱动设计的高性能 NPN 双极结型晶体管（BJT），采用经典 TO-126 塑料封装，兼具电气稳定性与紧凑结构。
BD135he心特性
精准的电压与电流控制
采用外延平面工艺制造，集电极 - 发射极电压（VCEO）达 %2B 45V，可承受 1.5A 连续集电极电流（Ic），功率耗散能力 1.25W（25?C 环境温度），配合铝制散热片时可提升至 12.5W。其直流电流增益（hFE）范围 40-160（@150mA Ic），典型值达 63，确保信号放大的线性度。集电极 - 发射极饱和电压（VCE (sat)）仅 0.5V（@500mA Ic, 50mA Ib），有效降低导通损耗，适用于对能效要求较高的场景。
宽温域可靠性
结温范围为 - 65?C 至 %2B 150?C，通过优化的掺杂工艺提升高温稳定性，适用于汽车电子、工业控制等严苛环境。基极 - 发射极电压（VEBO）%2B5V，支持直接驱动小型信号源，无需额外电平转换电路。
高效热管理设计
TO-126 封装通过金属底座直接连接集电极引脚，提供低至 10?C/W 的结到管壳热阻（ΘJC）。在连续高负载应用中，建议搭配面积≥150mm? 的铝制散热片，可将结到环境热阻（ΘJA）降低至 10?C/W 以下，确保结温不超过 150?C。
技术参数表
参数 数值 / 范围 单位
集电极 - 发射极电压 %2B45 V
集电极电流（连续） 1.5 A
功率耗散（25?C） 1.25（无散热片）
12.5（带散热片） W
直流电流增益（hFE） 40-160 -
集电极饱和压降 ≤0.5 mV
结到管壳热阻 10 ?C/W
结到环境热阻 100 ?C/W
工作温度范围 -65 至 %2B 150 ?C
封装类型 TO-126（SOT-32）
-
BD135封装与引脚
标准封装：TO-126 塑料封装（SOT-32 形式），引脚排列为发射极（E）、集电极（C）、基极（B），与 BD136（PNP）形成互补对管。
尺寸参数：长 7.80mm? 宽 2.90mm? 高 11.05mm，通孔安装设计，适合高密度电路板布局。引脚间距 2.54mm，兼容标准插装工艺。
引脚特性：基极驱动电流典型值 20mA（@500mA Ic），建议串联 1kΩ 限流电阻以保护输入级。
BD135典型应用
音频功率放大
与 BD136 配对组成乙类互补对称电路，广泛应用于 10-20W 音频放大器。例如在汽车音响系统中，BD135 作为高侧驱动级，配合自举电路提升大信号输出能力，总谐波失真（THD）可控制在 0.3% 以内。
电机驱动系统
可直接驱动 12V/1.5A 直流电机，或与 BD136 组成 H 桥实现双向调速。在工业传送带控制中，其低饱和压降特性可降低电机启停时的能量损耗，效率提升 5% 以上。
电源管理模块
用于线性稳压器的调整管，或作为开关电源的振荡电路元件。例如在 5V/1A 稳压电路中，BD135 通过反馈控制实现 ?1% 的输出精度，纹波电压低于 50mV。
工业自动化
作为 PLC 输出模块的功率驱动元件，支持 4-20mA 电流环标准接口。其宽温度范围特性使其在 - 40?C 至 %2B 85?C 的工业环境中稳定运行，故障率低于 0.1%。
