一、BCX55 SOT-89he心技术参数

1. 电气性能
   • 电压规格：集电极 - 发射极电压（VCEO）zui大值 60V（Nexperia 型号）或 45V（部分厂商），集电极 - 基极电压（VCBO）60V，发射极 - 基极电压（VEBO）5V。
   • 电流与功率：集电极连续电流（IC）1A，峰值电流可达 2A；功率耗散（PD）1.3W（TA=25?C，如 Nexperia BCX55-115）或 1.25W（部分厂商），配合 SOT-89 封装的底部散热焊盘，可在高温环境下稳定工作。
   • 增益特性：直流电流增益（hFE）范围 63-250，具体分档如下：
     • BCX55-10：63-150
     • BCX55-16：100-250
       分档特性适用于对增益精度要求不同的电路设计
   • 频率特性：转换频率（fT）130-180MHz，支持高频信号放大，如音频处理和电机驱动。
2. 封装与物理特性

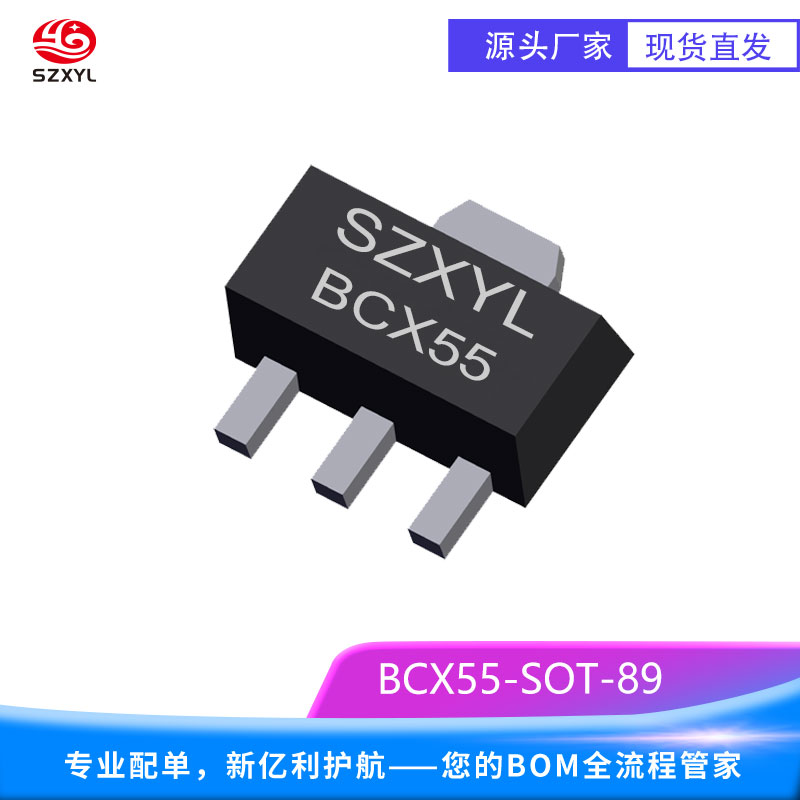

   • 封装形式：SOT-89（TO-243AA），引脚排列为发射极（E）、集电极（C）、基极（B），其中集电极与大面积散热焊盘相连，提升散热效率。
   • 尺寸：典型尺寸 4.5mm?2.5mm?1.5mm，适合高密度电路板布局。
   • 材料与可靠性：塑料环氧树脂封装，符合 RoHS 标准，工作温度范围 - 65?C 至 %2B 150?C，可适应极端环境。

二、应用领域

1. 中高压放大：音频放大器驱动级、线性稳压器等需要中高压增益的电路，例如汽车音响系统。
2. 开关控制：直流电机驱动、继电器控制等功率开关场景，支持快速饱和与截止，适用于 12V 至 24V 逻辑电平驱动。
3. 工业与汽车电子：自动化设备、汽车辅助电路等对稳定性和散热要求较高的应用
4. 电源管理：MOSFET 驱动、低边开关电路，可将低电流信号转换为高负载能力输出，例如电池充电器。

三、BCX55 SOT-89产品优势

1. 中高压能力：60V 集电极 - 发射极电压，适用于需要中等耐压的工业和汽车应用，相比 BCX54（45V）具有更高的电压冗余。
2. 低饱和压降：VCE 饱和值≤0.5V（@500mA, 50mA），降低导通损耗，提升能源效率，尤其适合电池供电设备。
3. 宽增益范围：多档 hFE 可选，满足不同电路对信号放大倍数的需求，例如 BCX55-16 在 IC=150mA 时 hFE≥100，减少设计冗余。
4. 高效散热设计：SOT-89 封装的底部焊盘设计，热阻低至 20K/W（结到引脚），有效降低结温，延长器件寿命。

四、BCX55 SOT-89典型应用电路

1. 线性稳压器：作为调整管与基准电压源配合，构成串联型稳压电路，稳定输出电压。例如，通过分压电阻反馈调整基极电流，实现 60V 输入下的 5V 稳定输出。
2. MOSFET 驱动：利用 BCX55 的高增益特性，将微控制器的低电流信号放大，驱动高侧或低侧 MOSFET，适用于 DC-DC 转换器。基极电阻通常选择 1kΩ 至 10kΩ，具体根据驱动电流需求调整。
3. 电机控制：在 H 桥电路中作为低边开关，控制直流电机的正反转。例如，基极接 PWM 信号，集电极连接电机绕组，实现高效功率切换。
