BAW74he心参数与特性

• 结构设计：双硅二极管共阳极配置，引脚 1 和 3 为阳极，引脚 2 为公共阴极。这种设计支持双向信号整流、过压保护及高速开关，减少 PCB 空间占用达 50%。
• 电气性能：
  • 反向重复峰值电压（VRRM）：50V或60V，适用于低电压电路的浪涌防护。
  • 正向平均电流（IF (AV)）：200mA或125mA，峰值正向电流（IFSM）达 4A（脉冲宽度 1μs），适合中低功耗负载切换。
  • 正向压降（VF）：≤1.0V@100mA（zui大值），典型值为 850mV@100mA，确保低导通损耗。
  • 反向恢复时间（trr）：4ns（纳秒级），支持高达 100MHz的高频信号处理，优于传统整流二极管（如 1N4007 的 30μs），但略逊于超高速开关二极管。
  • 反向漏电流（IR）：≤100nA@50V（zui大值），典型值低至 5nA，显著降低待机功耗，延长电池续航。
  • 结电容（Cj）：1.5pF@0V/1MHz，确保高频信号完整性。
  • 功率耗散（Pd）：350mW或250mW，需在 PCB 设计中合理分配散热面积。
• 环境适应性：
  • 工作温度范围：-55?C 至 150?C，满足宽温工业级及汽车级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

BAW74封装与制造

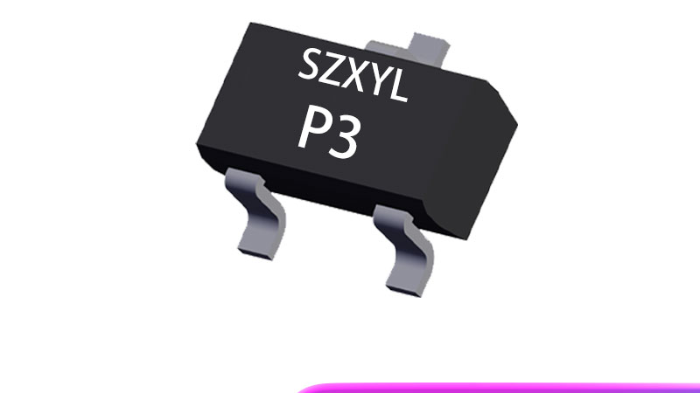

• 尺寸参数：SOT-23-3 封装尺寸为2.9mm?1.3mm?1mm，引脚间距 0.95mm，适合高密度 PCB 布局。引脚定义明确：引脚 1 和 3 为阳极，引脚 2 为公共阴极。
• 生产工艺：采用平面钝化技术和硅外延工艺，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

BAW74典型应用

1. 消费电子：
   • 智能手机、平板电脑的 USB 接口过压保护，通过共阳极结构实现双向浪涌抑制。
   • 无线耳机的电源管理模块，抑制反向电动势干扰。
2. 汽车电子：
   • 轮胎压力监测系统（TPMS）的信号调理电路，确保数据传输稳定性。
   • 车载娱乐系统的高频信号开关，支持 100MHz 以上的通信频段。
3. 工业设备：
   • 工业控制电路的信号隔离与保护，减少电磁干扰（EMI）。
   • 电机驱动电路的续流二极管，防止感性负载电压尖峰。
4. 电源管理：
   • 开关电源（SMPS）的次级整流电路，提升能效。
   • 电池管理系统（BMS）的低功耗电压检测，延长续航时间。

差异化优势

• 双共阳极结构：提供双向电压箝位能力，适用于需要对称保护的电路，减少元件数量，简化设计。
• 超高速开关能力：4ns 的反向恢复时间（trr）使其成为高频应用的理想选择，如射频通信和高速数据传输，优于普通开关二极管（如 1N4148 的 4ns）。
• 低漏电流优化：5nA@50V 的反向漏电流显著降低待机功耗，适合可穿戴设备和物联网传感器。
• 汽车级ren证：通过 AEC-Q101 ren证，满足汽车电子高可靠性要求。
•
