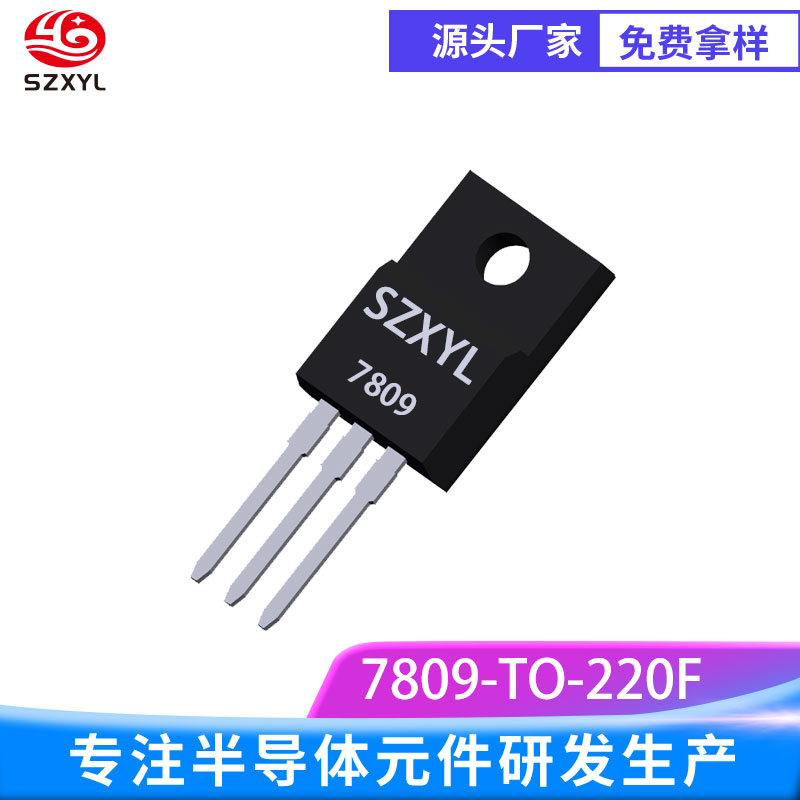

7809 TO-220F
he心功能与特性
7809 TO-220F 是一款经典三端线性稳压器，专为 %2B9V 固定输出电压设计，采用 TO-220F 塑料封装，适用于需要稳定、低噪声电源的中小功率电子系统。
7809 TO-220F的he心特性
输出规格：标称输出电压 9V，输出电流 zui大 1.5A，满足多数芯片级负载及中小功率电路需求。
输入电压范围：支持 11V 至 35V 宽输入电压，适用于常见工业电源或电池供电设备。
线性稳压优势：
低噪声特性：输出噪声电压低至 58μV/Vo（10Hz-100kHz），纹波抑制比高达 55-71dB（120Hz 输入），满足精密模拟电路对电源纯净度的要求。
高稳定性：线性调整率 ≤ 90mV，负载调整率 ≤ 90mV，确保电压波动在 ?1% 以内。
保护机制：内置 过流保护、过热关断及 安全工作区补偿，防止短路或过载损坏器件，提升可靠性。
封装与散热：
TO-220F 封装：标准直插式设计，便于手工焊接与 PCB 布局；金属散热片可直接连接 PCB 地或外部散热器，结到壳热阻仅 5?C/W，适合中等功率场景。
工作温度范围：-20?C 至 %2B125?C，适应工业级环境。
7809 TO-220F 的技术参数与性能指标
参数 数值 说明
输出电压（Vout） 9V ?5% 典型值 9V，容差范围 8.55V-9.45V
zui大输出电流（Iout） 1.5A 需确保散热条件（如加装散热片）
输入电压范围（Vin） 11V-35V zui小输入电压需比输出电压高 ≥2V（压差电压）
压差电压（Vdrop） ≤2V（典型值） 输入电压与输出电压的zui小差值
纹波抑制比（RR） 55-71dB（120Hz）
有效抑制电源输入侧的纹波干扰
输出噪声电压 ≤58μV/Vo（10Hz-100kHz） 典型值约 522μV（按 9V 输出换算）
结到壳热阻（θJC） 5?C/W TO-220F 封装的散热性能优异
结到环境热阻（θJA） 65?C/W 无散热器时的自然散热条件
7809 TO-220F 的典型应用场景
1. 工业自动化与控制
传感器与执行器供电
工业通信接口
电机驱动辅助电路
2. 汽车电子与车载系统
车载辅助电源
ECU 与传感器接口
车规级应用
3. 通信与网络设备
射频前端与信号处理：为通信基站的 低噪声放大器（LNA）、混频器或 频率合成器提供偏置电压，确保射频信号的稳定性与频谱纯净度。
网络设备电源：为路由器、交换机的 模拟电路提供稳压电源，支持高速数据传输的稳定性。
RS-232/RS-485 通信接口
4. 消费电子与家电
便携式设备
智能家居设备
家电控制板
5. 测试与测量仪器
实验室电源模块：与 7909配合构建 ?9V 双电源系统，为示波器、信号发生器或精密万用表的前置放大器提供对称电源，支持差分信号采集与分析。
原型开发与教学实验：作为固定电压基准源，支持电子设计竞赛、高校实验室的电路验证与调试，外围电路仅需输入 / 输出电容即可快速搭建。
